Specyfikacja – Programowalny zasilacz prądu stałego EA-PSI 10000 4U
Zasilacze laboratoryjne DC z serii PSI 10000 firmy EA Elektro-Automatik przetwarzają energię z sieci na regulowane napięcie DC ze sprawnością ponad 96%. Seria PSI 10000 obejmuje jednostki jedno- i trójfazowe, co w połączeniu z szerokim zakresem wejściowym umożliwia stosowanie z praktycznie wszystkimi globalnymi napięciami sieciowymi.
Napięcie i natężenie prądu stałego zależą od zastosowania, a spektrum wynosi od 0 – 60 V do 0 – 2000 V i od 0 – 6 A do 0 – 1000 A w jednym urządzeniu. Zasilacz DC działa jako elastyczny stopień wyjściowy o stałej charakterystyce mocy (autoranging) i szerokim zakresie napięcia, prądu i mocy. Aby osiągnąć wyższą moc i prąd, wszystkie jednostki są wyposażone w magistralę master-slave. Umożliwia to połączenie do 64 równolegle połączonych urządzeń w jeden system, który może dostarczyć do 1920 KW i 64000 A. Taki system działa jako pojedyncza jednostka i może wykorzystywać różne klasy mocy, tylko klasa napięcia musi pozostać stała. W ten sposób użytkownik może zbudować system o mocy 75 kW z dwóch urządzeń o mocy 30 kW i jednego o mocy 15 kW z serii PSI 10000.
Ponadto dostępne są typowe funkcje laboratoryjne. Obejmuje to rozbudowany generator funkcji, zarządzanie alarmami i ostrzeżeniami, różne interfejsy i porty, rozwiązania programowe i wiele innych funkcji.
Połączenie AC
Zasilacze DC z serii PSI 10000 są wyposażone w aktywny układ PFC, który zapewnia wysoką sprawność przy niskim zużyciu energii. Ponadto urządzenia z tej serii zapewniają szeroki zakres napięcia wejściowego. Obejmuje on 1-fazowe zasilanie 110/120 V do 240 V AC oraz 3-fazowe zasilanie 208 V do 380 V, 400 V i 480 V AC. Urządzenia mogą pracować w większości globalnych sieci zasilających. Dostosowują się one automatycznie, bez dodatkowej konfiguracji, do dostępnego zasilania. W sieciach 110/120 V i 208 V AC ustawiane jest obniżenie wartości znamionowej mocy wyjściowej.
Wyposażenie dodatkowe – Programowalny zasilacz prądu stałego EA-PSI 10000 4U
Tak do serii EA-10000
Największa różnorodność produktów. Rozszerzony zakres działania. Proste i skuteczne.
#tab-description ul li::before, .woocommerce-Tabs-panel ul li::before{background: url(https://www.merazet.pl/wp-content/uploads/2023/09/ea_icon_yes-min.png) center no-repeat;background-size: contain; content:’ ’; padding-right: 24px; font-size: 1.2rem;} #tab-description ul li{line-height: 1.8rem;};
- Tak dla większego wyboru
dzięki ponad 180 zasilaczom i obciążeniom elektronicznym: programowalnym, dwukierunkowym, regeneracyjnym
- Tak dla rozszerzonych obszarów usług:
Zwiększony zakres mocy od 600 W do 30 kW, prądów wyjściowych od 6 A do 1000 A i napięć wyjściowych od 10 V do 2000 V
- Tak dla odzysku energii
do ponad 96% sprawności
- Tak dla bezpiecznego połączenia
równoległego do 64 urządzeń w szafach zasilających EA-Power Racks
- Tak dla wydajnych aplikacji
dzięki automatycznej zmianie częstotliwości i wbudowanemu generatorowi funkcji
- Tak dla prostej obsługi
za pomocą jednolitych urządzeń i wielu interfejsów do komputerów PC i sterowników PLC
Tak dla większego wyboru
Najbardziej wszechstronna seria urządzeń na świecie
Największa różnorodność produktów
Seria EA-10000 obejmuje ponad 180 urządzeń: programowalne zasilacze prądu stałego EA-PS i EA-PSI, dwukierunkowe zasilacze prądu stałego EA-PSB oraz regeneracyjne elektroniczne obciążenia prądu stałego EA-ELR.

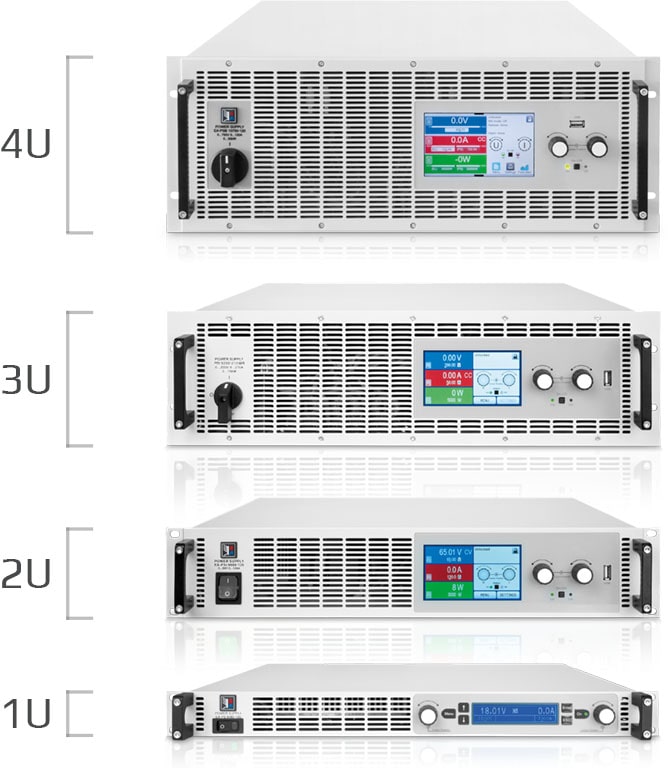

Wszystkie jednostki w obudowach 2U, 3U i 4U
Wszystkie urządzenia są dostępne w 3 wysokościach, odpowiednich do szerokiego zakresu zastosowań i wymagań.
Tak dla odzysku energii
Sprawność do ponad 96
Aktywna korekcja współczynnika mocy
Wszystkie modele serii EA-10000 mają aktywną korekcję współczynnika mocy, który zwykle wynosi 0,99, co pozwala zminimalizować moc pobieraną z sieci.
Odzysk energii do ponad 96

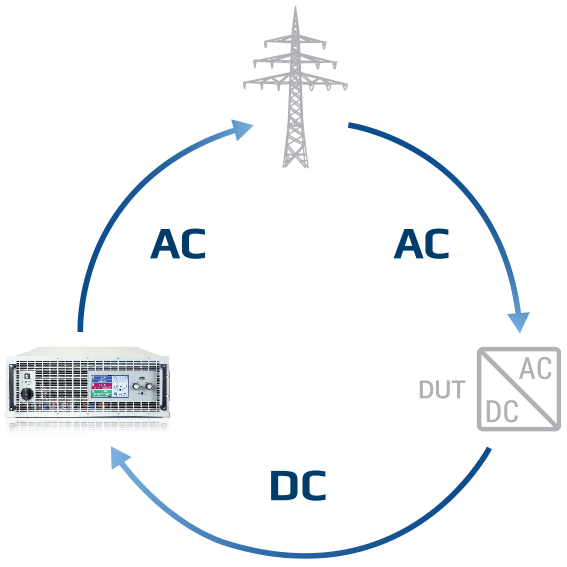

Ponadto dwukierunkowe zasilacze EA-PSB i obciążenia elektroniczne EA-ELR oferują obwód regeneracyjny, który oddaje energię do sieci z wydajnością do ponad 96%. Takie układy regeneracyjne pozwalają zaoszczędzić koszty eksploatacji oraz koszty chłodzenia, które byłyby wymagane do odprowadzenia ciepła z konwencjonalnego obciążenia elektronicznego.
- Zmniejszenie kosztów i zużycia
EA-PSB i EA-ELR z aktywną korekcją współczynnika mocy
i układy regeneracyjne
Tak dla wydajnych aplikacji
Z automatyczną zmianą częstotliwości i wbudowanym generatorem funkcji
Prawdziwa wymiana autorska
Wszystkie urządzenia serii 10000 oferują możliwość automatycznej zmiany częstotliwości. Automatyczna zmiana umożliwia dostarczanie wyższego napięcia przy niższych prądach i wyższego prądu przy niższych napięciach niż w przypadku zasilacza lub obciążenia o konwencjonalnej prostokątnej charakterystyce wyjściowej/wejściowej.
Automatycznie zmieniające się zasilacze i obciążenia zapewniają użytkownikom szerszy zakres napięć i prądów bez konieczności przewymiarowywania sprzętu. Zalety: Pojedyncza jednostka oferuje szerszy zakres zastosowań badawczych i wszechstronność.
- Większy zakres zastosowań testowych przy użyciu tylko jednego urządzenia
Większe zakresy napięcia i prądu na jednostkę
Wbudowany generator funkcyjny z dowolną funkcją
Zasilacze EA-PSI, EA-PSB i EA-ELR mają wbudowany generator funkcyjny z dowolną funkcją. Umożliwia to generowanie złożonych sygnałów w funkcji napięcia stałego, a także symulowanie właściwości, na przykład, ogniw słonecznych, baterii i ogniw paliwowych. Funkcje specjalne umożliwiają śledzenie punktu mocy maksymalnej (MPPT). Norma EN 50530 jest stosowana do badania inwerterów paneli słonecznych, a także sekwencji testów opartych na normach LV123, LV124 i LV148 do badania części i systemów samochodowych. Wbudowane funkcje upraszczają programowanie jednostek 10000 do symulacji oraz tworzenie sekwencji wyjściowych lub wejściowych w celu spełnienia kluczowych norm testowych.
- Generowanie złożonych sygnałów AC i DC
W przypadku EA-PSI, EA-PSB i EA-ELR, w zależności od
napięcie obwodu pośredniego DC
- Symulacja ogniw paliwowych, modułów lub całych zestawów
Aktywne wsparcie dla transformacji energetycznej i elektryfikacji
świat
- Funkcje specjalne
MPPT, EN 50530, sekwencje testów na LV123-, LV124- i LV124-.
LV148 normy
Wyposażenie opcjonalne – Programowalny zasilacz prądu stałego EA-PSI 10000 4U
Zastosowanie
Test przekaźnika w produkcji
Producenci przekaźników muszą przeprowadzać różne testy swoich produktów podczas produkcji. W tym celu cewki i styki są dostarczane z dokładnie określonym napięciem i prądem. W przypadku testów cewek należy sprawdzić i udokumentować ważne parametry, takie jak prąd roboczy, podtrzymania i zaniku, wraz z odpowiednimi napięciami. W przypadku styków nie tylko zdolność do przenoszenia prądu i rezystancja styku są ważnymi parametrami, ale także spójność napięcia i próg rozłączenia wskazują wiele na jakość produktu. Testowanie wszystkich tych parametrów jest najlepiej wspierane przez automatyczny system testowy. Częścią takiego systemu mogą być urządzenia z serii PSI 10000 z ich dokładną, dynamiczną kontrolą napięcia, prądu, mocy i rezystancji, zapewniające optymalne wartości dla najlepszych wyników testów. Dzięki różnorodnym złączom interfejsu można je zintegrować z dowolnym systemem testowym i dostarczać niezbędne dane bez konieczności stosowania dodatkowego sprzętu pomiarowego.
Test ogniw paliwowych
Urządzenia z zakresu PSI 10000 mogą być wykorzystywane do badania właściwości elektrycznych ogniw paliwowych, stosów ogniw paliwowych i systemów ogniw paliwowych. Generują one bardzo dokładne i powtarzalne wyniki we wszystkich trybach elektrycznych. Aby szybko i ekonomicznie przetestować rezystancję, wydajność i żywotność ogniwa paliwowego, użytkownicy mogą łatwo włączyć urządzenia do automatycznego systemu testowego. Możliwość sprzężenia zwrotnego gwarantuje wysoki poziom efektywności energetycznej i kosztowej. Jeśli do testowania kompletnego systemu ogniw paliwowych potrzebne są wyższe prądy, wiele urządzeń można podłączyć równolegle w systemie master-slave. W tym przypadku zachowana jest wysoka dokładność i wydajność.
Test ładowarek samochodowych
W teście ładowarki samochodowej (OBC) funkcje elektryczne muszą być testowane w różnych warunkach. Wymaga to elastycznego systemu testowego, który zapewnia również dane testowe. Dzięki funkcjom sekwencjonowania i rejestrowania procedury testowe urządzenia PSI 10000 umożliwiają eksportowanie i zapisywanie danych. W ten sposób aplikacje mogą szybko generować powtarzalne wyniki testów w oparciu o dynamiczne i bardzo dokładne wartości zadane i dane pomiarowe. Aby uniknąć konkurencji między dwiema oddzielnymi pętlami sterowania testowanego urządzenia (DUT) i urządzenia testowego, częstotliwość sterowania zasilaniem jest regulowana. Tryby Normal, Fast i Slow pozwalają urządzeniom PSI 10000 dopasować się do charakterystyki sterowania wbudowanej ładowarki.
Symulacja układu fotowoltaicznego
Programowalne zasilacze z serii PSI 10000 doskonale nadają się do stosowania jako systemy testowe dla falowników fotowoltaicznych, ponieważ mogą zapewnić niezbędną symulację dla ogniw słonecznych. Użytkownicy mogą łatwo zaprogramować modele symulacyjne zgodnie z normą EN 50530 lub Sandia przy użyciu różnych materiałów ogniw słonecznych. Krzywa IU może być dokładnie odtworzona, a parametry takie jak napromieniowanie, cień, temperatura, chmury i deszcz mogą być uwzględnione. W ten sposób urządzenia mogą testować wszystkie istotne cechy elektryczne falownika fotowoltaicznego, w tym szczególnie ważne określenie wydajności. Użytkownicy mogą wybrać statyczne lub dynamiczne śledzenie punktu maksymalnej mocy (MPPT). Wysoka rozdzielczość 16-bitowej technologii i częstotliwość próbkowania 1 µs umożliwia programowalnemu zasilaczowi dostarczanie dokładnych wyników, które można udokumentować i zapisać w pliku Excel.
