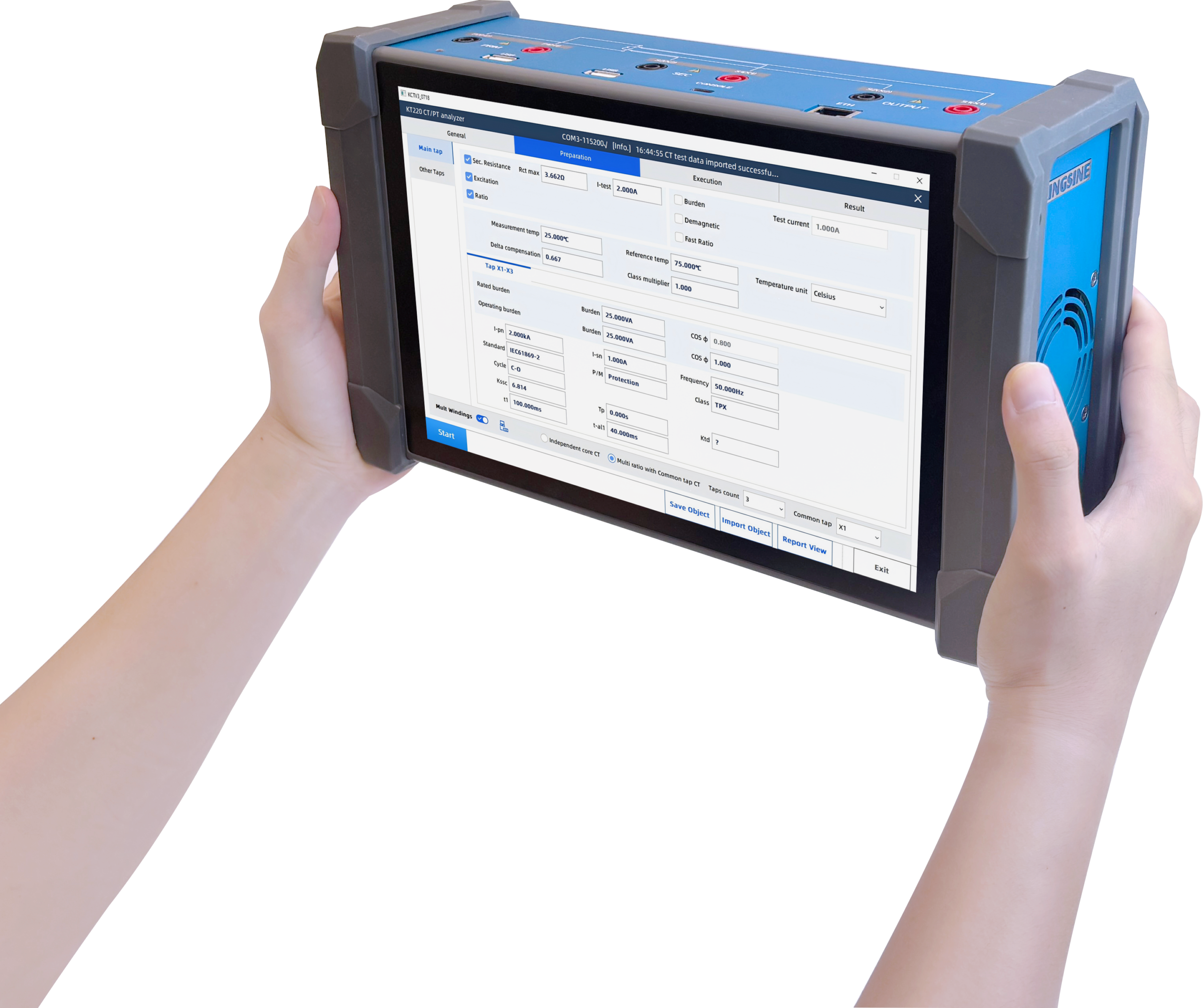

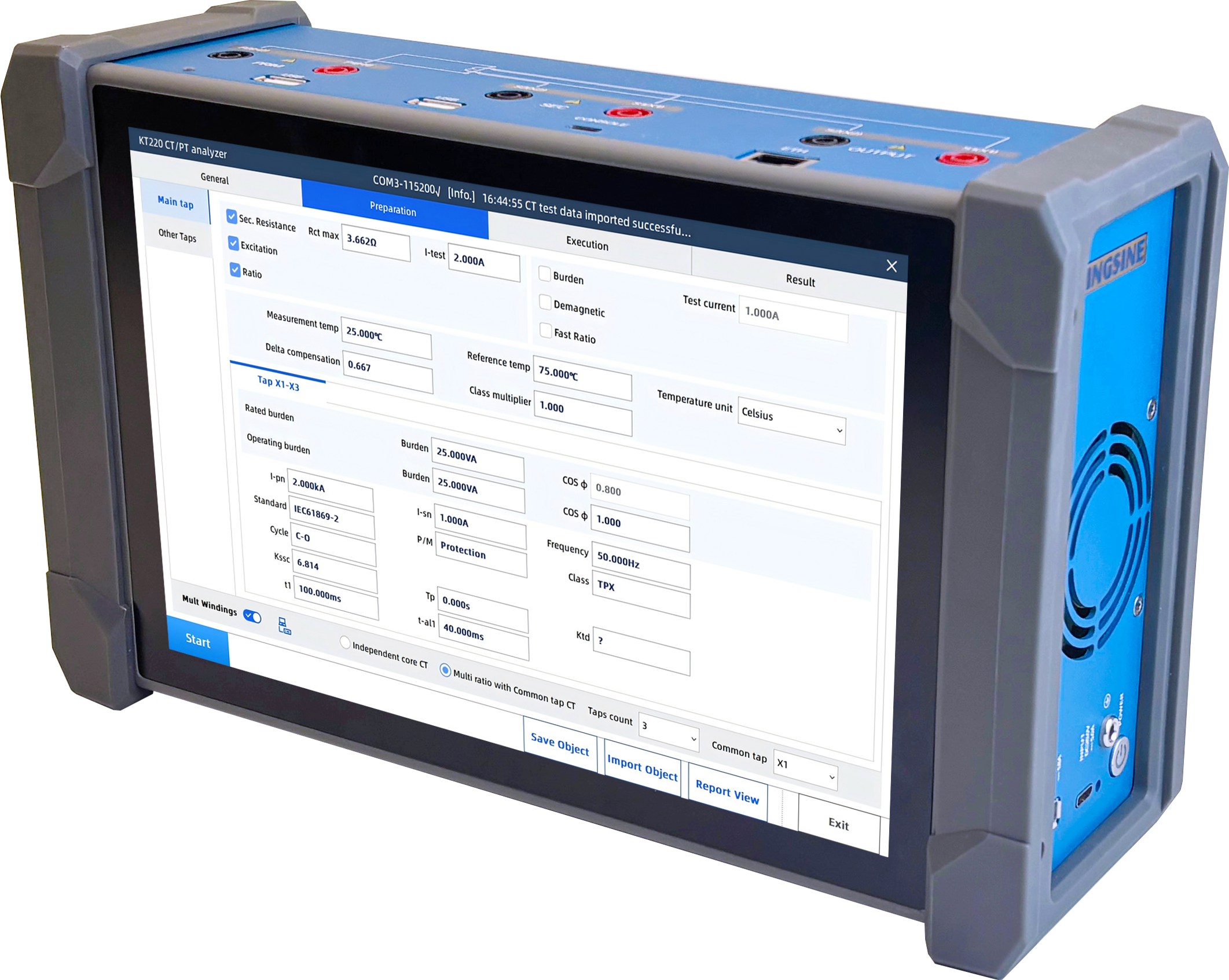

KINGSINE KT220 – przenośny analizator przekładników CT/PT

Najważniejsze cechy analizatora KINGSINE KT220

• badanie przekładników prądowych CT i napięciowych PT,
• dotykowy ekran Full HD o przekątnej 10,1″,
• masa poniżej 3,5 kg bez akcesoriów,
• dwa wymienne akumulatory o energii 47,52 Wh każdy,
• gwarantowana dokładność pomiaru przekładni prądowej 0,05%,
• pomiar przekładni CT do 10 000:1,
• badanie przekładników pomiarowych i zabezpieczeniowych,
• automatyczne wykonywanie testów i ocena wyników,
• wyznaczanie punktu kolanowego CT w zakresie od 1 V do 30 kV,
• niskonapięciowa metoda zmiennej częstotliwości – maks. 120 V AC,
• pomiar rezystancji uzwojenia wtórnego CT,
• wyznaczanie charakterystyki wzbudzenia i nasycenia,
• pomiar obciążenia wtórnego,
• wyznaczanie magnetyzmu szczątkowego,
• automatyczne rozmagnesowanie rdzenia po wykonaniu pomiaru,
• pomiar przekładni, polaryzacji i charakterystyki wzbudzenia PT,
• sterowanie lokalne oraz z komputera przez interfejs RJ45,
• łączność Ethernet i Wi-Fi,
• pamięć pozwalająca na zapis ponad 10 000 raportów,
• eksport danych przez USB,
• automatyczne generowanie konfigurowalnych raportów.

Zakres badań przekładników prądowych CT

KINGSINE KT220 umożliwia wykonywanie szerokiego zakresu badań przekładników prądowych, w tym:

• pomiaru przekładni prądowej,
• pomiaru błędu przekładni,
• pomiaru przesunięcia fazowego,
• pomiaru rezystancji uzwojenia wtórnego,
• wyznaczania charakterystyki wzbudzenia,
• badania charakterystyki nasycenia i obszaru nienasyconego,
• wyznaczania napięcia i prądu punktu kolanowego,
• wyznaczania współczynników ALF i ALFi,
• wyznaczania współczynników FS i FSi,
• wyznaczania stałej czasowej wtórnej Ts,
• wyznaczania błędu całkowitego,
• pomiaru impedancji i admitancji obciążenia wtórnego,
• wyznaczania współczynnika strumienia remanentnego Kr,
• wyznaczania indukcyjności w stanie nasycenia Ls,
• wyznaczania indukcyjności w stanie nienasyconym Lm,
• sprawdzania fazy i polaryzacji przekładnika,
• automatycznego rozmagnesowania rdzenia,
• badania zachowania przejściowego przekładników typu TPS, TPX, TPY i TPZ.

Badanie przekładników napięciowych PT

KINGSINE KT220 umożliwia wykonywanie badań przekładników napięciowych PT zgodnie z IEC 60044-2.

Zakres funkcji obejmuje:

• pomiar przekładni przekładnika napięciowego,
• sprawdzanie polaryzacji,
• wyznaczanie charakterystyki wzbudzenia.

Funkcje PT uzupełniają zakres badań przekładników prądowych i umożliwiają wykorzystanie KT220 jako przenośnego analizatora przekładników CT/PT.

Automatyczna procedura badania przekładników CT

KT220 realizuje zautomatyzowaną procedurę pomiarową obejmującą:

1. Pomiar parametrów – pomiar między innymi przekładni, charakterystyki wzbudzenia, prądów wirowych oraz pozostałych parametrów przekładnika.
2. Modelowanie – wyznaczenie elementów modelu przekładnika z zastosowaniem zmiennej częstotliwości i wbudowanych funkcji matematycznych.
3. Ocena wyników – automatyczne porównanie wyników z wymaganiami wybranej normy IEC, ANSI lub IEEE.
4. Raportowanie – zapis danych pomiarowych i przygotowanie raportu z badania.

Automatyczna ocena przekładnika prądowego umożliwia uzyskanie wyniku pozytywnego lub negatywnego na podstawie kryteriów wybranego standardu.

Badanie przekładni i przesunięcia fazowego

Analizator umożliwia pomiar przekładni i przesunięcia fazowego z uwzględnieniem znamionowego oraz rzeczywiście podłączonego obciążenia wtórnego.

Zakres pomiaru przekładni prądowej wynosi do 10 000:1.

Dokładność pomiaru przekładni:

• dla przekładni od 1 do 5000:
  • wartość typowa: 0,02%,
  • wartość gwarantowana: 0,05%,
• dla przekładni od 5000 do 10 000:
  • wartość typowa: 0,03%,
  • wartość gwarantowana: 0,05%.

Parametry pomiaru przesunięcia fazowego:

• rozdzielczość: 0,01 minuty kątowej,
• dokładność typowa: 1 minuta kątowa,
• dokładność gwarantowana: 3 minuty kątowe.

Charakterystyka wzbudzenia, nasycenie i punkt kolanowy

KT220 umożliwia automatyczne wyznaczanie charakterystyki wzbudzenia przekładnika CT w obszarze nienasyconym i nasyconym.

Dostępne funkcje obejmują:

• rejestrowanie charakterystyki nasycenia,
• wyznaczanie napięcia i prądu punktu kolanowego,
• wyznaczanie indukcyjności w obszarze nasyconym i nienasyconym,
• bezpośrednie porównanie zmierzonej charakterystyki z krzywą referencyjną,
• symulację wyników dla różnych prądów i obciążeń.

Napięcie punktu kolanowego może być wyznaczane w zakresie od 1 V do 30 kV z wykorzystaniem niskonapięciowej metody zmiennej częstotliwości.

Maksymalne napięcie fizycznie generowane przez analizator wynosi 120 V AC. Wartość do 30 kV odnosi się do wyznaczanego napięcia punktu kolanowego, a nie do napięcia obecnego na zaciskach urządzenia.

Pomiar rezystancji uzwojenia wtórnego

Parametry pomiaru rezystancji uzwojenia:

• zakres pomiarowy: 0,1–300 Ω,
• rozdzielczość: 1 mΩ,
• dokładność typowa: 0,05%,
• dokładność gwarantowana: 0,1% + 1 mΩ.

Pomiar rezystancji uzwojenia może być wykorzystywany podczas oceny stanu przekładnika oraz automatycznego wyznaczania jego parametrów.

Pomiar obciążenia wtórnego

KT220 umożliwia pomiar impedancji oraz admitancji obciążenia wtórnego przekładnika. Badane mogą być między innymi obciążenia pochodzące od:

• mierników,
• przekaźników zabezpieczeniowych,
• przełączników obwodów pomiarowych,
• przewodów i pozostałych elementów obwodu wtórnego.

Obliczenia mogą być wykonywane z uwzględnieniem:

• obciążenia znamionowego,
• obciążenia rzeczywiście podłączonego,
• pełnego obciążenia,
• 1/2 obciążenia,
• 1/4 obciążenia,
• 1/8 obciążenia.

Analizator umożliwia symulowanie parametrów przekładnika dla prądów od 1% do 400% wartości znamionowej.

Wyznaczanie parametrów przekładników zabezpieczeniowych i pomiarowych

Urządzenie umożliwia wyznaczanie między innymi:

• ALF i ALFi – współczynników granicznych dokładności,
• FS i FSi – współczynników bezpieczeństwa przyrządu,
• Ts – stałej czasowej wtórnej,
• Kr – współczynnika strumienia remanentnego,
• Kx – współczynnika wymiarującego dla klas PX i TPS,
• Ek i Ie – granicznego napięcia i prądu dla klasy PX,
• N – przekładni zwojowej dla klasy PX,
• Kssc – znamionowego współczynnika symetrycznego prądu zwarciowego,
• Ktd – przejściowego współczynnika wymiarującego,
• Val i Ial – granicznego napięcia i prądu dokładności,
• Vkn i Ikn – napięcia i prądu punktu kolanowego,
• Emax – maksymalnej obliczonej wartości siły elektromotorycznej,
• błędu przekładni,
• błędu fazowego,
• błędu całkowitego,
• szczytowego błędu chwilowego.

Parametry mogą być wyznaczane dla obciążenia znamionowego i rzeczywiście podłączonego.

Pomiar magnetyzmu szczątkowego i automatyczne rozmagnesowanie

KT220 posiada programową funkcję przeznaczoną do określania magnetyzmu szczątkowego w rdzeniu przekładnika prądowego.

Funkcja umożliwia:

• ocenę stanu namagnesowania przed oddaniem przekładnika do eksploatacji,
• analizę wpływu magnetyzmu szczątkowego na działanie przekładnika,
• wsparcie analizy zdarzeń po niepożądanym zadziałaniu zabezpieczenia,
• wyznaczanie współczynnika strumienia remanentnego Kr,
• automatyczne rozmagnesowanie rdzenia po zakończeniu pomiaru.

Automatyczne wyznaczanie parametrów nieznanego przekładnika CT

Funkcja określana przez producenta jako „Nameplate Guesser” umożliwia wyznaczanie danych przekładnika CT, którego parametry znamionowe są nieznane, nieczytelne albo którego tabliczka znamionowa nie jest dostępna.

Analizator może określić między innymi:

• typ przekładnika,
• klasę,
• przekładnię,
• punkt kolanowy,
• współczynnik mocy,
• obciążenie znamionowe,
• obciążenie robocze,
• rezystancję uzwojenia wtórnego.

Funkcja umożliwia pomiarowe wyznaczenie i klasyfikację parametrów przekładnika, którego dane znamionowe są niedostępne lub nieczytelne. Uzyskane wyniki mogą stanowić podstawę jego dalszej oceny technicznej.

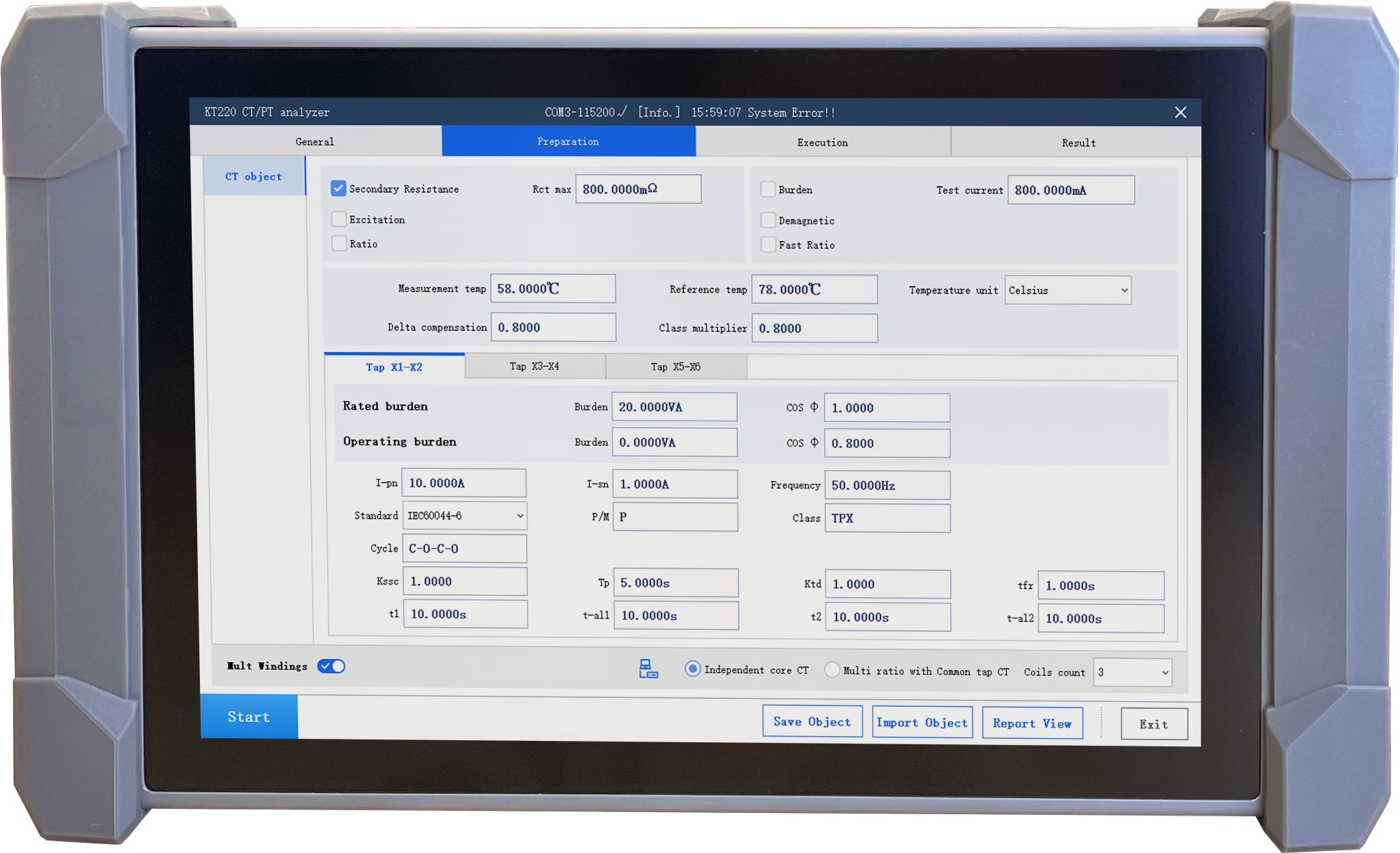

Automatyczne testy i interfejs QuickTest

KT220 umożliwia automatyczne wykonywanie procedur badawczych, co ogranicza czas potrzebny na przeprowadzenie kompletnego testu przekładnika.

Urządzenie udostępnia również interfejs QuickTest przeznaczony do ręcznego przygotowywania i wykonywania wybranych pomiarów.

Kolorowy ekran dotykowy został przystosowany do odczytu w warunkach silnego oświetlenia.

Sterowanie z komputera

Analizator może być obsługiwany bezpośrednio za pomocą ekranu dotykowego lub sterowany z komputera poprzez interfejs RJ45.

Sterowanie z komputera umożliwia:

• dostęp do funkcji analizatora KT220,
• integrację urządzenia ze zautomatyzowanymi procedurami badawczymi,
• wykorzystanie analizatora na liniach produkcyjnych,
• przygotowywanie własnych procedur testowych,
• porównywanie przebiegów i krzywych pomiarowych,
• wizualizację wyników,
• konfigurowanie zawartości raportów.

Łączność Ethernet, Wi-Fi i USB

KT220 obsługuje komunikację Ethernet oraz Wi-Fi. Urządzenie umożliwia również podłączenie zewnętrznej myszy i klawiatury.

Interfejs USB może być wykorzystywany do eksportowania zapisanych danych i raportów.

Zapisywanie wyników i generowanie raportów

Pamięć analizatora umożliwia zapis ponad 10 000 raportów. Dane pozostają zachowane również po wyłączeniu urządzenia.

Raporty z przeprowadzonych badań mogą być:

• zapisywane w pamięci urządzenia,
• przesyłane do komputera,
• eksportowane przez USB,
• wyświetlane przy użyciu oprogramowania raportującego,
• eksportowane do programu Microsoft Word,
• dostosowywane do wymagań użytkownika.

Funkcja generowania raportu jednym poleceniem ułatwia dokumentowanie wyników i ich późniejszą identyfikację.

Ocena wyników według norm IEC, ANSI i IEEE

KT220 umożliwia automatyczną ocenę wyników badań przekładników prądowych CT według kryteriów określonych w:

• IEC 60044-1,
• IEC 60044-6,
• IEC 61869-2,
• ANSI 30/45,
• IEEE C57.13.

Wyniki pomiarów są automatycznie porównywane z wartościami granicznymi określonymi dla wybranego standardu.

Badania przekładni, polaryzacji i charakterystyki wzbudzenia przekładników napięciowych PT są realizowane zgodnie z IEC 60044-2.

Producent deklaruje również funkcję automatycznej oceny klas dokładności opisanych w dokumentacji jako „accuracy class > 0.1”.

Badanie przekładników typu TPS, TPX, TPY i TPZ

Analizator umożliwia pomiar zachowania przejściowego przekładników prądowych typu:

• TPS,
• TPX,
• TPY,
• TPZ.

Funkcja jest przeznaczona do oceny przekładników stosowanych w układach zabezpieczeniowych, dla których istotne jest zachowanie rdzenia podczas stanów przejściowych.

Odporność na zakłócenia

Producent deklaruje wysoką odporność urządzenia na zakłócenia pochodzące od znajdujących się w pobliżu linii elektroenergetycznych pozostających pod napięciem.

Ułatwia to wykonywanie pomiarów w warunkach terenowych, w szczególności na stacjach i w rozdzielniach elektroenergetycznych.

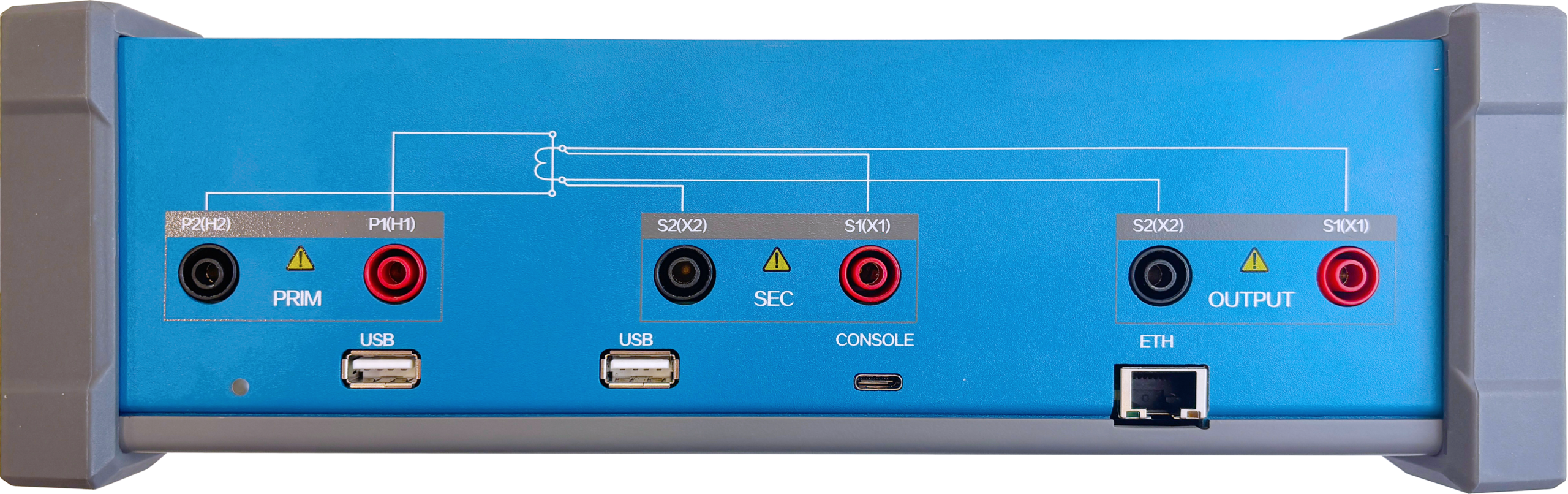

Wyjście testowe

Parametry wyjścia testowego:

• napięcie wyjściowe: 0–120 V AC,
• prąd wyjściowy: 0–5 A,
• maksymalny prąd szczytowy: 15 A,
• moc wyjściowa: 0–250 VA,
• maksymalna moc szczytowa: 750 VA.

Zastosowanie metody zmiennej częstotliwości umożliwia wykonywanie badań przekładników CT przy napięciu fizycznie generowanym przez urządzenie nieprzekraczającym 120 V AC.

Zasilanie akumulatorowe i USB-C

KT220 jest wyposażony w dwa wymienne akumulatory o parametrach:

• napięcie znamionowe: 10,8 V,
• energia: 2 × 47,52 Wh,
• pojemność: 4500 mAh.

Zasilanie urządzenia odbywa się przez port USB Type-C zgodny z Power Delivery 3.0:

• 20 V / 3,25 A,
• 20 V / 5 A.

Parametry wejściowe ładowarki sieciowej:

• napięcie: 100–264 V AC,
• częstotliwość: 47–63 Hz.

Zakres temperatury pracy akumulatorów:

• ładowanie: od 0°C do 45°C,
• rozładowywanie: od −20°C do 60°C.

Wymiary i warunki środowiskowe

• wymiary: 288 × 185 × 95 mm,
• masa: poniżej 3,5 kg bez akcesoriów,
• temperatura pracy urządzenia: od −10°C do +55°C,
• temperatura przechowywania: od −25°C do +70°C,
• wilgotność względna: 5–95%, bez kondensacji.

Zastosowanie analizatora KT220

KINGSINE KT220 może być wykorzystywany przez:

• operatorów sieci elektroenergetycznych,
• zakłady przemysłowe,
• laboratoria pomiarowe,
• firmy wykonujące badania i rozruchy aparatury elektroenergetycznej,
• producentów przekładników CT i PT,
• producentów transformatorów,
• producentów rozdzielnic GIS,
• działy kontroli jakości,
• laboratoria badawczo-rozwojowe.
