Opis produktu – Przenośny inteligentny analizator IEC61850 IED – KINGSINE KF900A

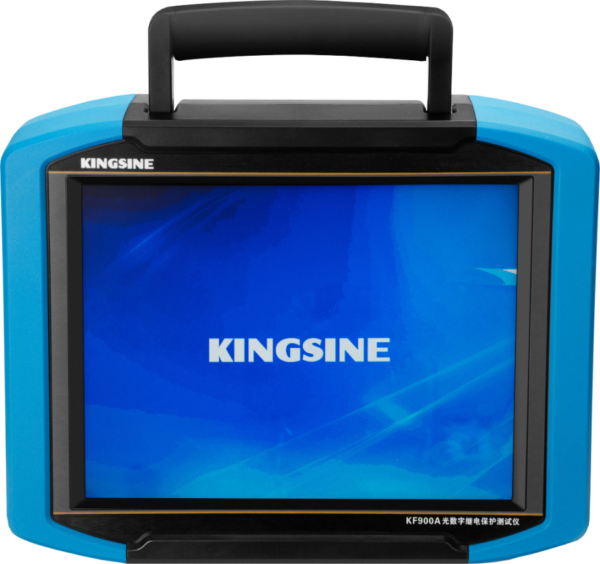

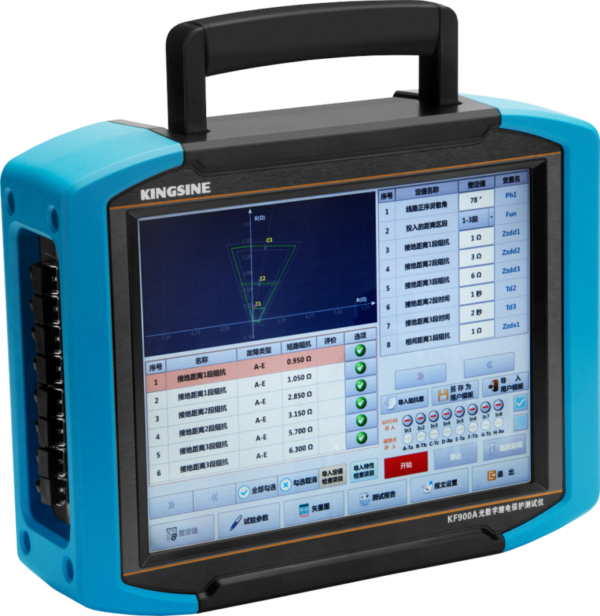

Przenośny inteligentny analizator IEC61850 IED – KINGSINE KF900A
Kompleksowy przyrząd testowy opracowany w oparciu o inteligentne testowanie podstacji, głównie testowanie przekaźników zabezpieczających, analiza wartości próbkowania, analiza/porównanie plików SCD i usługa MMS. Nadaje się do wykrywania i testowania urządzeń IED, takich jak inteligentny przekaźnik zabezpieczający podstacji, urządzenie pomiarowe i sterujące, jednostka scalająca i inteligentny terminal. Może być również używany do sprawdzania sygnału warstwy sterującej podstacji.
Niewielka waga: < 2,75 kg
Pełna obsługa ekranu dotykowego
| ● | Najmniejszy cyfrowy tester przekaźników, 10,4-calowy pojemnościowy ekran LCD o wysokiej rozdzielczości, obsługa całego urządzenia za pomocą ekranu dotykowego; |
| ● | Uniwersalna funkcja testowania przekaźników zabezpieczających, z pełną funkcją testu ręcznego, sekwencera stanu, harmonicznych, testu reklozera, różnicy linii, odległości, odległości mutacji, przetężenia, sekwencera zera, rampowania, kierunku mocy, szybkości różnicowej, harmonicznych różnicowych, ochrony przed przepięciami, synchronizacji, testu zasilania rezerwowego, różnicy szyn zbiorczych, testu częstotliwości, testu Dv / Df itp. |
| ● | Z funkcją usługi komunikacyjnej MMS, monitorowaniem wartości próbkowania w czasie rzeczywistym, wejściem/wyjściem binarnym, zdarzeniem ostrzegawczym przekaźnika zabezpieczającego oraz urządzeniem pomiarowym i sterującym. Obsługa ustawień przekaźnika zabezpieczającego odczyt online, modyfikacja i ustawienie przełącznika obszaru. Obsługa włączania/wyłączania płyty przekaźnika, włączanie/wyłączanie. |
| ● | Z funkcją automatycznego testowania obwodu dodatkowego terminala wirtualnego, wysyłając wiadomości SV i GOOSE oraz odbierając informacje zwrotne MMS, które tworzą zamkniętą pętlę, realizują automatyczny test terminali wirtualnych; |
| ● | Obsługuje sprawdzanie spójności plików modeli urządzeń IED. Uzyskaj model urządzenia IED online za pośrednictwem MMS, porównaj go z lokalnym plikiem modelu SCD i uzyskaj wynik spójności modelu; |
| ● | Dzięki funkcji testowania warstwy kontrolnej tła i podstacji, importując plik SCD, może symulować urządzenie zabezpieczające, pomiarowe i sterujące w celu wysyłania sygnału zdalnego pomiaru, sygnału zdalnego sterowania i innych sygnałów, uzyskiwać dostęp do sieci warstwy kontrolnej stacji za pośrednictwem protokołu MMS, komunikować się z tłem i zdalnym urządzeniem, wygodnie i szybko wyzwalać wszystkie zdarzenia alarmowe, zmieniać stan przełącznika ON lub OFF oraz wartości prądu, napięcia i mocy, aby uzyskać test punkt-punkt z tłem monitorowania lub stacją główną; |
| ● | Obsługuje importowanie tabeli punktów podstacji Excel, uzyskuje konfigurację mapowania kanałów sygnału zdalnego pomiaru i sygnału zdalnego sterowania za pośrednictwem pliku SCD, automatycznie generuje tabelę punktów sygnału stacji i bezpośrednio przesyła sygnał zdalnego pomiaru i sygnał zdalnego sterowania zgodnie z kolejnością numerów punktów; |
| ● | Z SV, funkcją monitorowania wiadomości GOOSE. Wyświetlanie w czasie rzeczywistym amplitudy, fazy, częstotliwości, kształtu fali, wektora i kodu źródłowego wiadomości SV, wyświetlanie w czasie rzeczywistym statusu terminala wirtualnego GOOSE i kodu źródłowego wiadomości, rejestrowanie czasu obrotu każdego terminala wirtualnego i testowanie mechanizmu transmisji wiadomości GOOSE; |
| ● | Obsługuje opóźnienie transmisji, integralność komunikatu SV, dokładność wyjścia SV, łączenie jednostek dyspersji pomiaru dokładności czasu i punktualności; |
| ● | Obsługuje graficzne wyświetlanie plików SCD, graficznie wyświetla wzajemne połączenia urządzeń IED i połączenia wirtualnych pętli terminali; z funkcją porównywania plików SCD i generuje raporty porównawcze; |
| ● | Odbiornik wiadomości w czasie rzeczywistym porównywany z plikiem SCD w celu sprawdzenia spójności pliku SCD; |
| ● | Obsługa rejestratora i funkcji analizy plików PCAP off-line, z funkcją odtwarzania wiadomości PCAP. |
| ● | Obsługa funkcji wysyłania IRIG-B, może być używana jako źródło czasu, z 6 kanałami oddzielnego sygnału światłowodowego IRIG-B. |
| ● | Obsługa funkcji sprawdzania polaryzacji, obsługa metody DC do sprawdzania polaryzacji rdzenia zabezpieczającego / pomiarowego elektromagnetycznego przekładnika prądowego i elektronicznego przekładnika prądowego; |
| ● | Dzięki funkcji optycznego pomiaru mocy, funkcji wykrywania fazy poza lokalizacją, wbudowanemu zasilaniu baterią litową, czas pracy wynosi ponad 8 godzin bez przerwy. |
