Opis produktu – Kompaktowy tester przekaźników zabezpieczeniowych Kingsine KFA310 – 3 × 20 A i 4 × 300 V

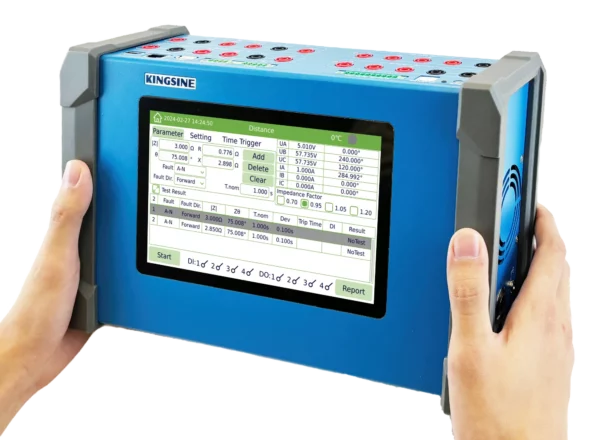

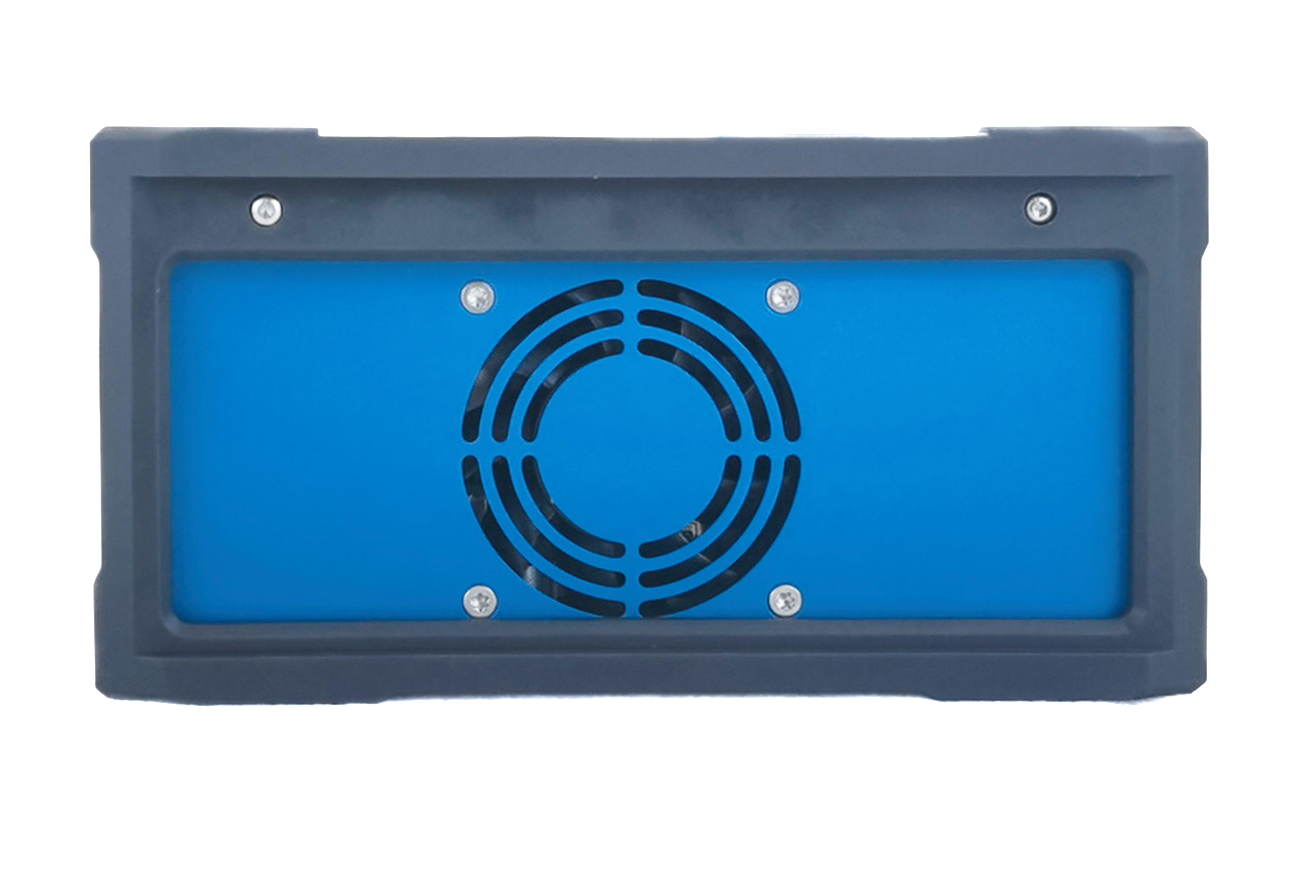

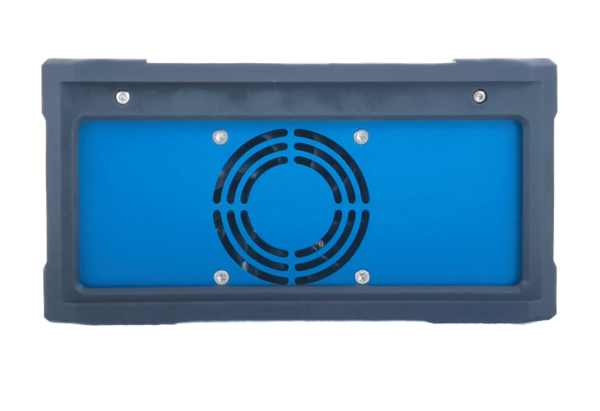

KINGSINE KFA310 – kompaktowy, akumulatorowy tester zabezpieczeń 3 × 20 A, 4 × 300 V
Przenośny tester przekaźników zabezpieczeniowych do wykonywania prób wtórnych
KINGSINE KFA310 to kompaktowy, akumulatorowy tester przekaźników zabezpieczeniowych przeznaczony do wykonywania prób wtórnych urządzeń zabezpieczeniowych i układów automatyki elektroenergetycznej.
Oferowana konfiguracja urządzenia posiada 3 niezależne wyjścia prądowe o wartości do 20 A oraz 4 wyjścia napięciowe o wartości do 300 V. Po równoległym połączeniu kanałów prądowych możliwe jest uzyskanie prądu do 40 A z dwóch kanałów lub do 50 A z trzech kanałów. Maksymalna moc wyjściowa wynosi 130 VA przy prądzie 20 A.
Tester waży 3,7 kg i jest wyposażony w dotykowy ekran LCD o przekątnej 7″ oraz wbudowany akumulator o energii 93,6 Wh. Kompaktowe wymiary 288 × 185 × 95 mm ułatwiają transport urządzenia i wykonywanie testów w terenie.
KFA310 jest przeznaczony między innymi do uruchamiania, konserwacji i diagnostyki zabezpieczeń stosowanych w sieciach dystrybucyjnych oraz instalacjach średniego i niskiego napięcia. Zasilanie akumulatorowe umożliwia prowadzenie prac również w miejscach bez stałego dostępu do sieci elektrycznej.
Najważniejsze parametry testera KINGSINE KFA310
- 3 wyjścia prądowe AC o wartości do 20 A,
- możliwość równoległego połączenia dwóch kanałów w celu uzyskania prądu do 40 A,
- możliwość równoległego połączenia trzech kanałów w celu uzyskania prądu do 50 A,
- maksymalna moc wyjściowa 130 VA przy prądzie 20 A,
- 4 wyjścia napięciowe AC o wartości do 300 V,
- 4 wyjścia napięciowe DC o wartości do 300 V,
- 1 wyjście prądowe DC o wartości do 10 A,
- pomocnicze źródło napięcia 12–350 V DC,
- dotykowy ekran LCD o przekątnej 7″,
- wbudowany akumulator 28,8 V, 93,6 Wh,
- masa 3,7 kg,
- wymiary 288 × 185 × 95 mm,
- synchronizacja GPS/BeiDou oraz IRIG-B,
- 4 pary wejść binarnych,
- 2 wyjścia przekaźnikowe i 2 szybkie wyjścia półprzewodnikowe eSSR,
- port Ethernet RJ45 10/100 Mb/s,
- port USB 3.0.
Zastosowanie testera zabezpieczeń KFA310
KINGSINE KFA310 może być wykorzystywany do badania przekaźników zabezpieczeniowych oraz urządzeń automatyki elektroenergetycznej podczas prac laboratoryjnych, uruchomieniowych, serwisowych i terenowych.
Dostępne funkcje testowe umożliwiają wykonywanie między innymi:
- testów sygnałami AC i DC,
- testów rampowych,
- sekwencji stanów,
- testów harmonicznych,
- testów zabezpieczeń odległościowych,
- testów zabezpieczeń nadprądowych,
- testów zabezpieczeń częstotliwościowych, w tym df/dt i ROCOF,
- testów z wykorzystaniem definiowanych przebiegów oscylacyjnych,
- zsynchronizowanych testów z użyciem dwóch testerów.
Tester może być stosowany przez przedsiębiorstwa energetyczne, zakłady przemysłowe, firmy wykonujące próby i rozruchy zabezpieczeń, producentów rozdzielnic, laboratoria pomiarowe oraz jednostki dydaktyczne.
Wyjścia prądowe AC
KFA310 w oferowanej konfiguracji jest wyposażony w 3 niezależne wyjścia prądowe AC.
Dostępne są następujące układy pracy:
- 3 × 0–20 A przy niezależnej pracy kanałów,
- 1 × 0–40 A po równoległym połączeniu dwóch kanałów,
- 1 × 0–50 A po równoległym połączeniu trzech kanałów.
Maksymalna moc wyjściowa wynosi:
- 75 VA przy prądzie 10 A,
- 130 VA przy prądzie 20 A.
Producent deklaruje możliwość ciągłego generowania prądu w konfiguracji 3 × 10 A.
Dokładność wyjść prądowych AC wynosi:
- typowo: <0,015% wartości odczytanej + 0,01% wartości zakresu,
- gwarantowana: <0,02% wartości odczytanej + 0,03% wartości zakresu.
Rozdzielczość ustawienia prądu wynosi 1 mA, a czas narastania i opadania sygnału jest krótszy niż 100 µs.
Wyjścia napięciowe AC
Tester udostępnia 4 niezależne wyjścia napięciowe AC o zakresie do 300 V.
Maksymalna moc pojedynczego kanału wynosi:
- 22,5 VA przy napięciu 300 V,
- 21 VA przy napięciu 200 V,
- 12,5 VA przy napięciu 100 V,
- 7 VA przy napięciu 63,5 V,
- 6,65 VA przy napięciu 57,7 V,
- 1,1 VA przy napięciu 10 V.
Dokładność wyjść napięciowych AC wynosi:
- typowo: <0,015% wartości odczytanej + 0,005% wartości zakresu,
- gwarantowana: <0,02% wartości odczytanej + 0,03% wartości zakresu.
Rozdzielczość ustawienia napięcia wynosi 1 mV, a czas narastania i opadania sygnału jest krótszy niż 100 µs.
Wyjścia prądu i napięcia DC
KINGSINE KFA310 umożliwia również generowanie sygnałów stałoprądowych:
- 4 wyjścia napięciowe DC o zakresie 0–300 V i maksymalnej mocy 22,5 W,
- 1 wyjście prądowe DC o zakresie 0–10 A i mocy do 138 W.
Rozdzielczość ustawienia napięcia DC wynosi 1 mV, natomiast rozdzielczość ustawienia prądu DC wynosi 1 mA.

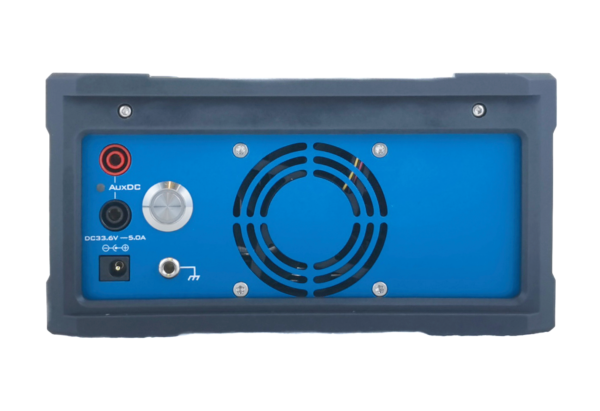

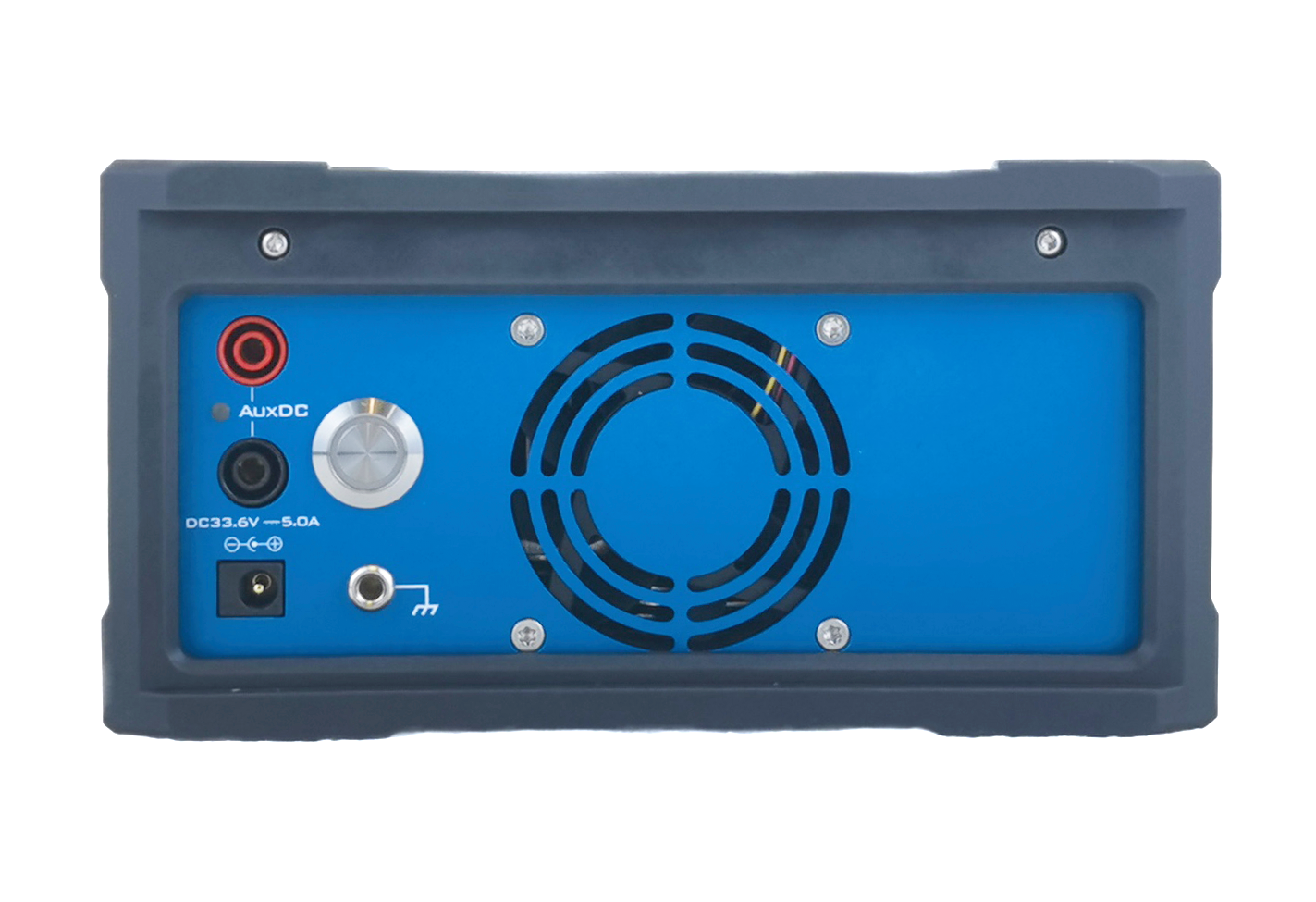

Pomocnicze źródło napięcia DC
Tester posiada pomocnicze źródło napięcia stałego o parametrach:
- zakres napięcia wyjściowego: 12–350 V DC,
- maksymalna moc wyjściowa: 40 W,
- dokładność: poniżej 1%.
Źródło może być wykorzystywane do zasilania badanego urządzenia zabezpieczeniowego podczas wykonywania prób.
Częstotliwość i kąt fazowy
KFA310 umożliwia generowanie sygnałów sinusoidalnych w zakresie częstotliwości od 10 Hz do 1000 Hz oraz sygnałów DC.
Parametry częstotliwości:
- dokładność: ±5 ppm,
- rozdzielczość: 0,001 Hz.
Parametry kąta fazowego:
- zakres ustawienia: od −360° do +360°,
- dokładność typowa przy 50 Hz: ±0,1°,
- dokładność gwarantowana przy 50 Hz: poniżej 0,2°,
- rozdzielczość: 0,001°.
Moduły i funkcje testowe
KINGSINE KFA310 udostępnia funkcje przeznaczone do przygotowywania i wykonywania prób zabezpieczeń:
- AC/DC Test – generowanie i testowanie sygnałów przemiennych oraz stałych,
- Ramping – testy rampowe,
- State Sequence – sekwencer stanów,
- Harmonics – generowanie harmonicznych,
- Distance – testowanie zabezpieczeń odległościowych,

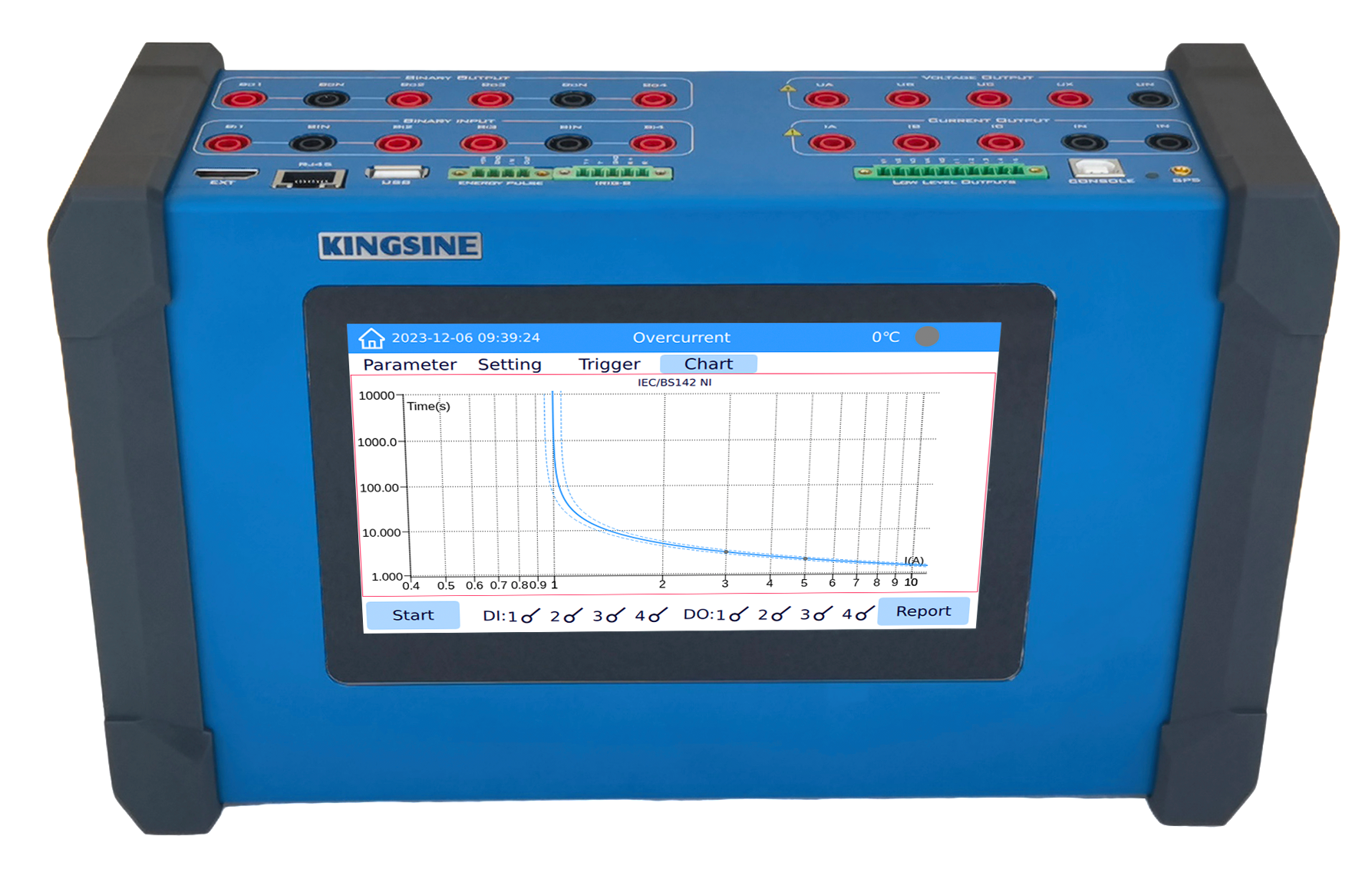

- Overcurrent – testowanie zabezpieczeń nadprądowych,
- Oscillate Test – tworzenie testów wykorzystujących nałożone przebiegi oscylacyjne,
- Frequency Test – testowanie zabezpieczeń częstotliwościowych, w tym df/dt i ROCOF,
- Double-device synchronous test – zsynchronizowana praca dwóch testerów, zapewniająca do 6 kanałów prądowych podczas testowania zabezpieczeń różnicowych.
Dzięki deklarowanym parametrom dokładności urządzenie może być wykorzystywane jako precyzyjne trójfazowe źródło prądu i napięcia.
Synchronizacja GPS/BeiDou i IRIG-B
Tester obsługuje synchronizację czasu:
- GPS/BeiDou – deklarowana dokładność 5 µs,
- IRIG-B – deklarowana dokładność 5 µs.
Synchronizacja może być wykorzystywana podczas wykonywania testów zabezpieczeń znajdujących się w różnych lokalizacjach oraz podczas zsynchronizowanej pracy dwóch testerów.
Wejścia binarne
KFA310 jest wyposażony w 4 pary wejść binarnych.
Parametry wejść:
- obsługa styków bezpotencjałowych oraz sygnałów napięciowych,
- zakres napięcia wejściowego: 0–300 V DC,
- rozdzielczość pomiaru czasu: 36 µs,
- dokładność pomiaru czasu: poniżej ±1 ms w zakresie od 0,001 s do 1 s,
- dokładność pomiaru czasu: poniżej ±0,1% dla czasów powyżej 1 s.
Wyjścia binarne
Tester posiada łącznie 4 wyjścia binarne:
- 2 wyjścia przekaźnikowe ze stykami bezpotencjałowymi,
- 2 szybkie wyjścia półprzewodnikowe eSSR.
Czas odpowiedzi wyjść przekaźnikowych wynosi maksymalnie 10 ms, natomiast czas odpowiedzi szybkich wyjść eSSR jest krótszy niż 100 µs.

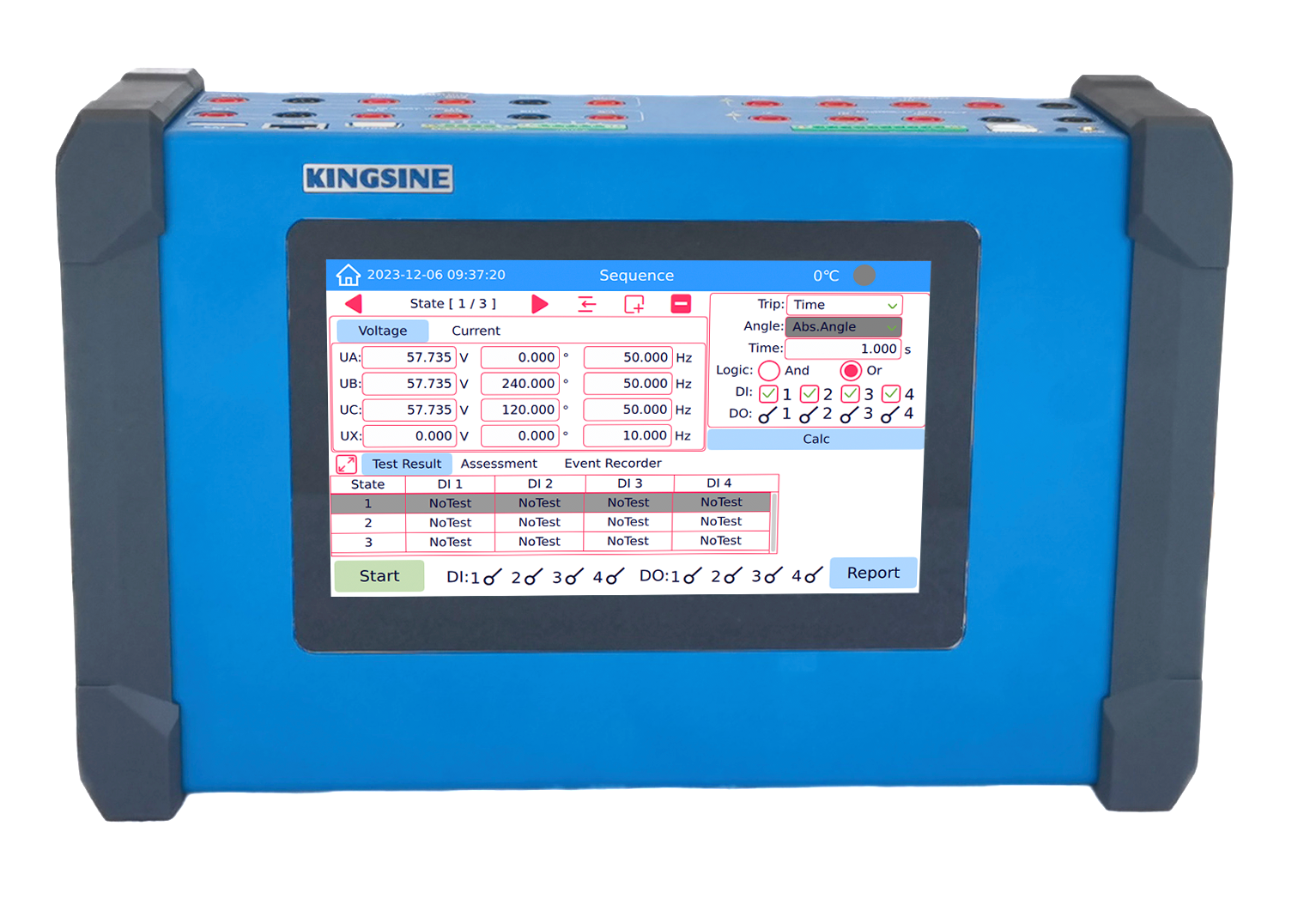

Ekran i interfejsy komunikacyjne

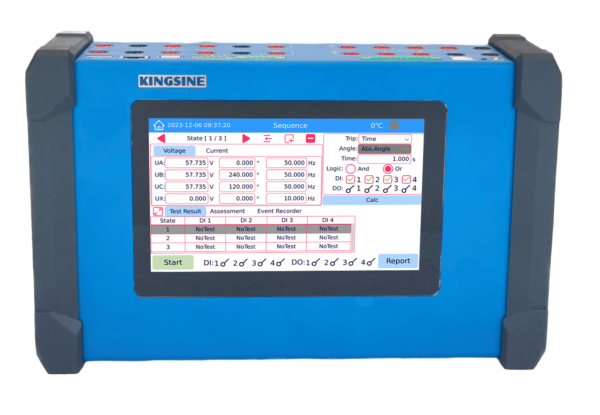

Tester jest wyposażony w dotykowy ekran LCD o przekątnej 7″, umożliwiający bezpośrednią obsługę urządzenia.

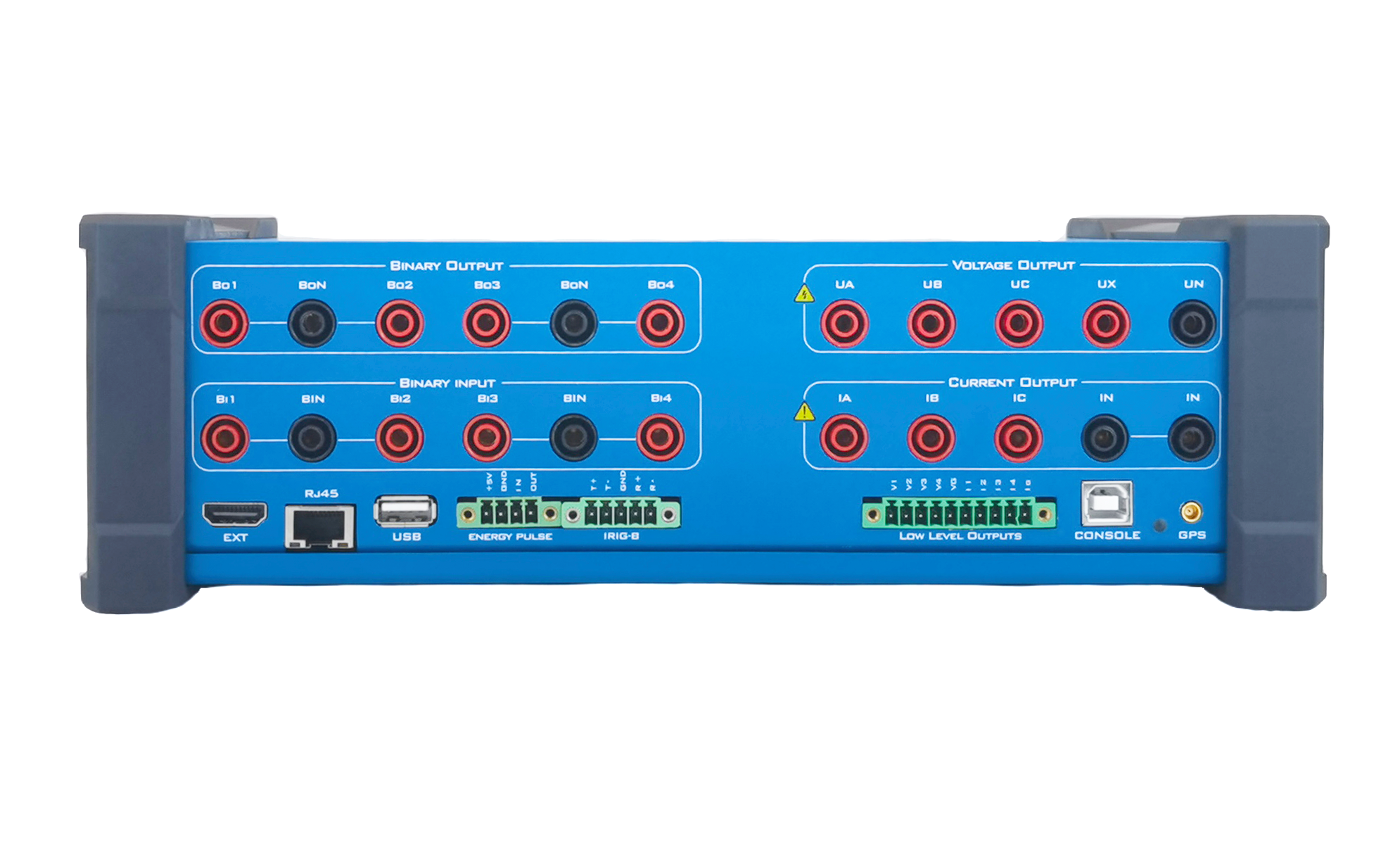

Dostępne interfejsy obejmują:
- 1 port Ethernet RJ45 10/100 Mb/s,
- 1 port USB 3.0.
Łączność Wi-Fi oraz Bluetooth jest dostępna jako wyposażenie opcjonalne.
Wbudowany akumulator
KFA310 jest wyposażony we wbudowany akumulator o parametrach:
- napięcie znamionowe: 28,8 V,
- energia: 93,6 Wh,
- pojemność: 3250 mAh,
- czas ładowania do 80%: około 2 godziny,
- czas pełnego ładowania: około 4 godziny.
Zakres temperatury pracy akumulatora wynosi:
- ładowanie: od 0°C do 45°C,
- rozładowanie: od −20°C do 60°C.
Opcjonalne wyjścia sygnałów niskopoziomowych
KFA310 może zostać wyposażony w opcjonalny moduł 8 wyjść sygnałów niskopoziomowych.
Parametry modułu:
- liczba wyjść: 8,
- zakres ustawienia: 0–8 V RMS,
- znamionowy prąd wyjściowy: 2 mA,
- maksymalny chwilowy prąd wyjściowy: 10 mA,
- rozdzielczość: 250 µV,
- interfejs połączeniowy: złącze Phoenix.
Dokładność modułu wynosi:
- dla zakresu 0,01–0,8 V RMS: typowo poniżej 0,05%, gwarantowane poniżej 0,1%,
- dla zakresu 0,8–8 V RMS: typowo poniżej 0,02%, gwarantowane poniżej 0,05%.
Opcjonalna kalibracja liczników energii
Opcjonalna funkcja kalibracji liczników energii umożliwia współpracę z:
- licznikami elektromechanicznymi,
- licznikami elektronicznymi.
Parametry modułu:
- maksymalna częstotliwość wejścia impulsowego: 500 kHz,
- 1 wyjście tranzystorowe typu otwarty kolektor,
- parametry wyjścia impulsowego: 5 V DC / 5 mA.
Przykładowe wyniki wyjścia prądowego
Poniższa tabela przedstawia wartości opublikowane przez producenta dla wybranych nastaw prądu oraz odpowiadające im kryteria dokładności typowej i gwarantowanej.
| Nastawa prądu | Wartość minimalna | Wartość maksymalna | Dokładność typowa | Dokładność gwarantowana |
|---|---|---|---|---|
| 1 A | 0,99973 A czas: 2 min |
0,99998 A czas: 2 min |
0,00035 A | 0,0008 A |
| 5 A | 4,99863 A czas: 2 min |
4,99991 A czas: 2 min |
0,00275 A | 0,007 A |
| 10 A | 9,99867 A czas: 2 min |
10,0001 A czas: 2 min |
0,0035 A | 0,008 A |
| 19,5 A | 19,4973 A czas: 25 s |
19,5045 A czas: 25 s |
0,0049 A | 0,01 A |
| 50 A 3 kanały połączone równolegle |
49,9908 A czas: 20 s |
50,0018 A czas: 20 s |
0,0095 A | 0,016 A |
Kryteria dokładności: wartość typowa <0,015% Rd + 0,01% Rg; wartość gwarantowana <0,02% Rd + 0,03% Rg. Rd – wartość odczytana; Rg – wartość zakresu. |
||||
Modułowa konstrukcja Plug and Play
Według deklaracji KINGSINE tester KFA310 wykorzystuje modułową konstrukcję wewnętrzną, która została opracowana w celu uproszczenia diagnostyki i obsługi serwisowej.
Producent wskazuje, że w przypadku obsługi posprzedażowej możliwa jest wymiana odpowiedniego modułu bez konieczności ponownej kalibracji dokładności po jego prawidłowej instalacji.
- modułowa konstrukcja ułatwiająca diagnostykę i wymianę podzespołów,
- możliwość ograniczenia czasu obsługi serwisowej,
- możliwość użycia urządzenia po prawidłowym zamontowaniu wymienionego modułu,
- deklarowany przez producenta cel realizacji obsługi posprzedażowej w ciągu 20 dni roboczych,
- 3-letnia gwarancja producenta,
- deklarowany przez producenta projektowy okres użytkowania wynoszący 15 lat.
Informacja dotycząca 20 dni roboczych stanowi cel obsługi posprzedażowej deklarowany przez producenta i nie oznacza bezwarunkowo gwarantowanego terminu wykonania każdej naprawy.
Konstrukcja wewnętrzna testera KFA310
Poniższa ilustracja przedstawia modułową konstrukcję wewnętrzną testera zabezpieczeń KINGSINE KFA310.
Przykładowa procedura instalacji modułu
Poniższa ilustracja przedstawia etapy instalacji modułu w testerze zabezpieczeń KINGSINE KFA310.
