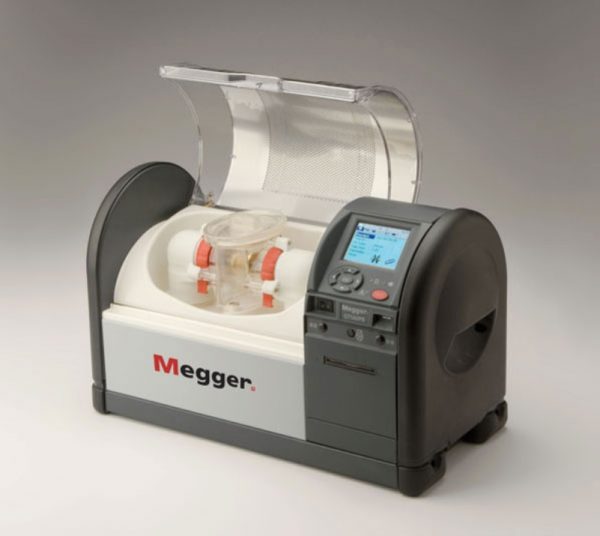

Testery serii OTS PB i OTS AF firmy Megger przeznaczone są do precyzyjnego pomiaru napięcia przebicia olejów elektroizolacyjnych – mineralnych, estrowych i silikonowych. Wszystkie modele testerów charakteryzują się wysoką dokładnością i powtarzalnością wyników pomiarów, zarówno w warunkach laboratoryjnych i w terenie. Testery wyposażone są w łatwe do czyszczenia naczynia pomiarowe wykonane ze szkła bezodpryskowego a także w precyzyjny mechanizm regulacji szerokości szczeliny międzyelektrodowej. Duża komora pomiarowa i przezroczysta, elektrycznie ekranowana pokrywa zapewniają łatwy dostęp do naczynia pomiarowego i pozwalają obserwować na bieżąco procesy zachodzące w komorze.

Wbudowane sekwencje testowe uwzględniają wszystkie aktualnie obowiązujące na świecie normy dotyczące pomiaru napięcia przebicia olejów elektroizolacyjnych, umożliwiając w pełni automatyczny pomiar. Jeśli wprowadzono by zmiany do istniejących norm albo pojawiłyby się nowe normy, użytkownik ma do dyspozycji trzy niezależnie definiowane sekwencje testowe, które może skonfigurować według nowych zaleceń. Pozwoli to prowadzić pomiary według nowych norm do czasu pobrania i zainstalowania (za pośrednictwem przenośnej pamięci USB) aktualizacji oprogramowania sprzętowego przygotowanej w międzyczasie przez firmę Megger.

Wyniki są oznaczane datą i godziną wykonania pomiaru i identyfikowane poprzez numer seryjny badanego urządzenia lub jego numer ewidencyjny. W zestawie pomiarowym dostarczane jest bez dodatkowej opłaty oprogramowanie PowerDB Lite do zarządzana danymi i majątkiem będące jednocześnie doskonałym narzędziem do pobierania i drukowania wyników pomiarów.

Opcjonalnie wbudowana drukarka atramentowa pozwala na wykonanie trwałej kopii papierowej wyników. Złącze USB umożliwia przenoszenie wyników pomiarów, aktualizację oprogramowania a także podłączenie zewnętrznej drukarki i skanera kodów kreskowych.

W celu zapewnienia pełnego bezpieczeństwa obsługi, testery wyposażone są dwa niezależnie działające obwody wyłączania wysokiego napięcia. Podczas pomiaru użytkownik może zatrzymać test naciskając dowolny przycisk na klawiaturze, co spowoduje natychmiastowe odłączenie wysokiego napięcia i zakończenie pomiaru. Przezroczysta pokrywa zapewnia doskonałą widoczność wnętrza komory pomiarowej i jednocześnie – poprzez wielopunktowe uziemienie – stanowi ekran elektryczny chroniący użytkownika przed ewentualnymi skutkami wyładowań elektrycznych mających miejsce w komorze pomiarowej.

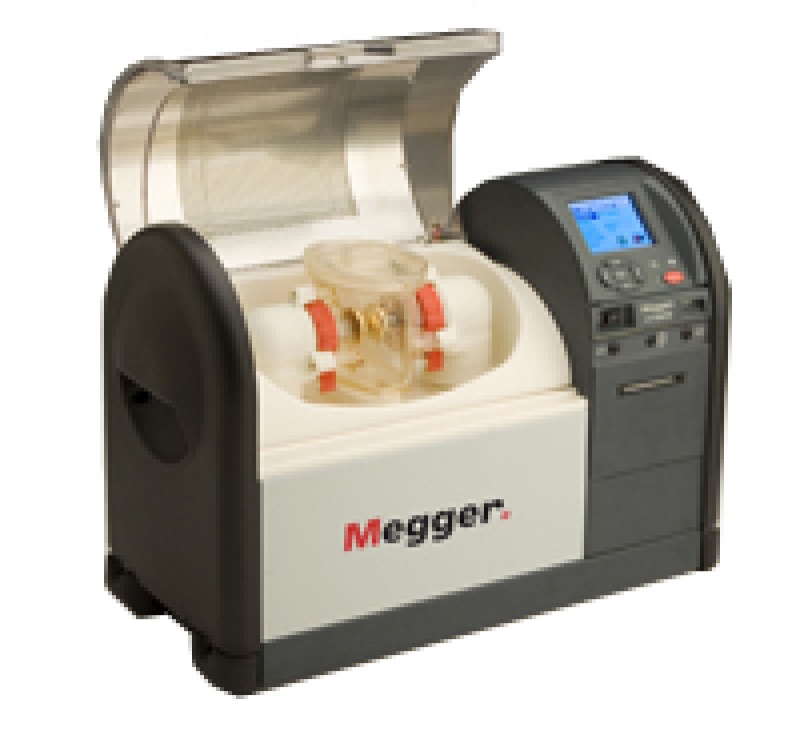

Modele OTS PB

Dwa przenośne modele testerów, z napięciem probierczym odpowiednio 60 kV i 80 kV, należą do najlżejszych mierników tego typu dostępnych na rynku (od 16 kg do 23 kg w zależności od konfiguracji). W komplecie można zamówić opcjonalny miękki futerał albo walizkę transportową z kółkami. Futerał posiada kieszenie na zestaw elektrod, przewody, skróconą instrukcję obsługi w wersji papierowej, rolki papieru do drukarki itp. Testery tej serii mogą być zamawiane w wersji zasilania tylko z sieci albo z możliwością zasilana zarówno z sieci jak też z wbudowanego akumulatora, co znacznie zwiększa swobodę użytkowania urządzenia. W obu modelach akumulatory mogą być typu NiMH, przy czym model 80 kV może być zamiennie wyposażony w akumulator kwasowo–ołowiowy. Urządzenia z wbudowanym akumulatorem wyposażone są także w wewnętrzną ładowarkę 12V DC i w kabel zasilania z ze źródła napięcia w samochodzie.

OBSZAR ZASTOSOWAŃ

Monitorowanie oraz okresowe przeglądy jakości olejów pełnią istotną rolę w zapewnieniu niezawodności aparatury elektrycznej wypełnionej olejem elektroizolacyjnym. W wielu krajach opracowano zasady i wytyczne dotyczące badań oleju uwzgledniające szereg różnych pomiarów.

Jednym z podstawowych testów jest pomiar napięcia przebicia, co stanowi miarę wytrzymałości elektrycznej cieczy elektroizolacyjnej. Niska wartość napięcia przebicia może sygnalizować obecność zanieczyszczeń w oleju, takich jak woda lub cząstki przewodzące.

Należy zachować szczególną uwagę, by podczas pobierania próbek oleju i w trakcie wykonywania pomiaru nie doszło do zanieczyszczenia badanej substancji ciałami obcymi. Między kolejnym pomiarami naczynie należy przepłukać olejem z następnej badanej próbki – do czyszczenia naczyń nie wolno  używać materiałów włóknistych. Aby zapewnić uzyskanie dokładnych wyników należy starannie ustawić szczelinę międzyelektrodową i zablokować pokrętła regulacyjne.
