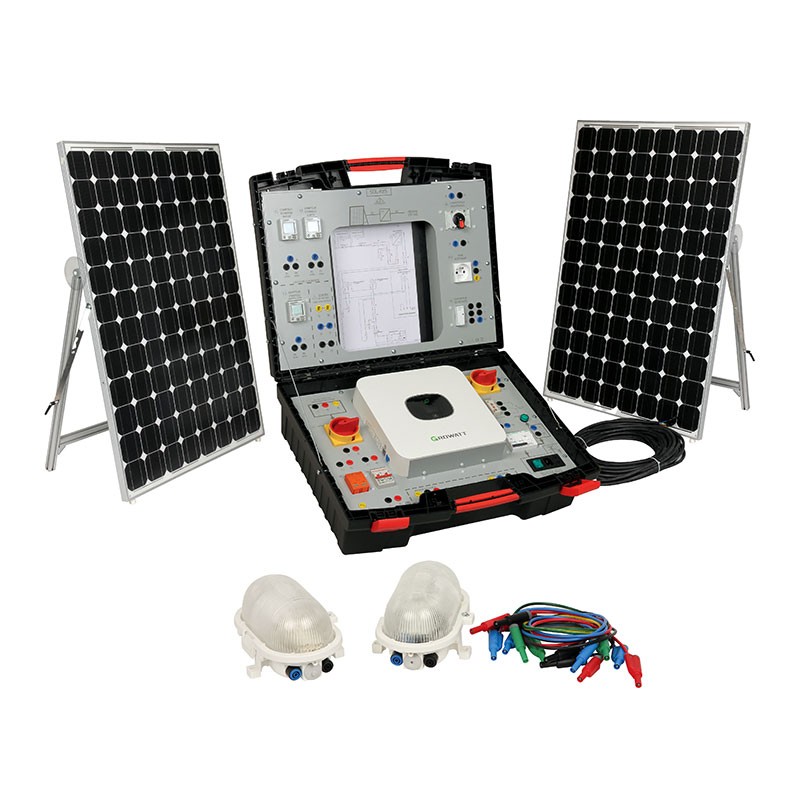

Przenośny zestaw nauki instalacji fotowoltaicznej SOL-RES2

SOL-RES2 to przenośne, walizkowe stanowisko dydaktyczne fotowoltaiki przeznaczone do nauki instalacji oddających energię do sieci 230 VAC 50 Hz (on-grid). Umożliwia badanie dwóch trybów pracy: oddawania całej wyprodukowanej energii
lub oddawania wyłącznie energii niezużytej (nadwyżki).

Synoptyka na panelu czołowym pokazuje poszczególne komponenty, które uczeń łączy przewodami bezpieczeństwa. Walizkę należy podłączyć do źródła fotowoltaicznego o napięciu min. 45 V; zakres napięcia wejściowego wynosi 50–500 VDC.

Cele dydaktyczne

• poznanie elementów instalacji fotowoltaicznej oddającej energię do sieci
• zapoznanie z układami bezpieczeństwa systemu
• wykonywanie pomiarów elektrycznych różnych wielkości
• analiza i interpretacja wyników
• badanie wydajności i wpływu ustawienia paneli słonecznych
• badanie łańcucha energetycznego (produkcja, wykorzystanie, odsprzedaż, zachowanie energetyczne)
• okablowanie instalacji fotowoltaicznej z oddawaniem energii do sieci

Zawartość zestawu (SOL-RES2)

• 1 walizka techniczna
• 2 panele fotowoltaiczne na uchylnych ramach, ok. 200 Wp każdy
• 1 kabel solarny 30 m do podłączenia paneli do walizki
• 2 oprawy oświetleniowe do obserwacji zużycia (odbiory)
• 1 komplet przewodów bezpieczeństwa
• 1 przewód zasilający

Walizka techniczna

• obudowa z udaroodpornego polipropylenu, zamykana bez odłączania przewodów z frontu; lekka, z uchwytem
• 2 złącza fotowoltaiczne do podłączenia paneli
• 1 ogranicznik przepięć
• 1 wyłącznik nadprądowy solarny 10 A
• 1 rozłącznik izolujący obwód paneli od walizki
• 1 falownik/UPS 500 W synchronizowany z siecią
• 1 wyłącznik On/Off do prac serwisowych
• 3 liczniki energii
• 1 rozłącznik izolujący połączenie z siecią
• 1 regulator napięcia
• 1 dwubiegunowy wyłącznik różnicowoprądowy 30 mA
• 1 wyjście 230 VAC – 750 W 50 Hz na zaciskach bezpieczeństwa 4 mm
• 1 wyjście 230 VAC – 750 W 50 Hz na gnieździe elektrycznym
• wymiary: 580 × 460 × 205 mm

Panele fotowoltaiczne

Rama panelu:

• solidna rama aluminiowa; powierzchnia użytkowa ogniw 1,5 m²
• przyrząd do pomiaru kąta pochylenia; regulacja kąta 5°–70°
• dwa przeguby kulowe z dźwigniami zaciskowymi do ustawienia panelu
• możliwość łączenia elektrycznego kilku paneli SOL-200 w celu zwiększenia mocy
• lekka, łatwa w przenoszeniu; wymiary złożone: 1600 × 800 × 100 mm; masa 27 kg (±10%)

Materiały dydaktyczne (w komplecie)

• teoretyczne omówienie typów ogniw fotowoltaicznych i energii
• szczegółowy schemat okablowania stacji solarnej
• komplet ćwiczeń teoretycznych i praktycznych w formie zeszytu ucznia/nauczyciela
• pełne instrukcje dla każdego komponentu

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany z materiałami dydaktycznymi dla ucznia i nauczyciela. Wymaga podłączenia do źródła fotowoltaicznego o napięciu 50–500 VDC (min. 45 V).
