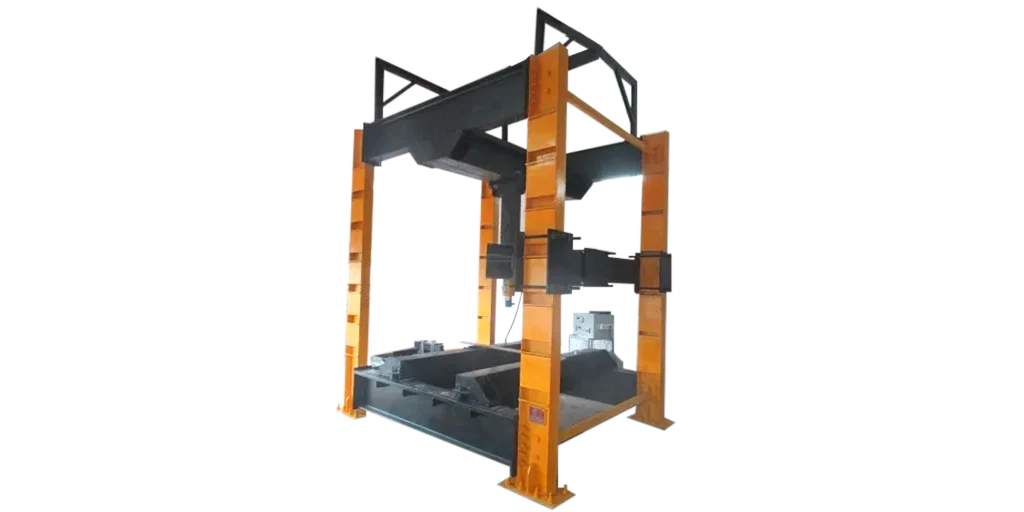

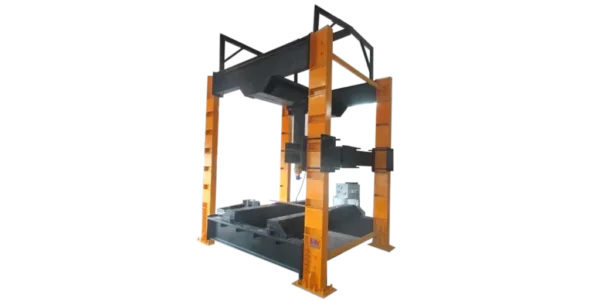

Rama obciążeniowa konstrukcji

Specyfikacja – Rama obciążeniowa konstrukcji

Zakres dostawy

• Rama obciążenia strukturalnego (ST114)
• Instrukcja obsługi w wersji papierowej

Opcje

• Zawartość cyfrowa (BI01)

Dane techniczne

• Rama obciążeniowa do konstrukcji 200 ton
• Rama jest w stanie testować belki, słupy i płyty
• Jednostka hydrauliczna, 2 tłoki, ogniwo obciążnikowe, pompa – wszystkie te dodatkowe systemy są kompatybilne z udźwigiem 200 ton.
• Wyposażona w ramę kolumnową do testowania kolumn
• Nośność pozioma 40 ton
• Betoniarka 250 litrów
• 2 podnośniki punktowe
• Rama ładunkowa jest wyposażona we wbudowaną suwnicę do przenoszenia próbek, udźwig 3 tony
• System jest wyposażony w maszynę do walcowania prętów zbrojeniowych
• System jest wyposażony w maszynę do ściskania
• Pod górną belką / dźwigarami zamontowana jest belka reakcyjna.
• Podnośnik hydrauliczny jest zamontowany na belce reakcyjnej skierowanej w dół. Zespół podnośnika ma możliwość poruszania się w kierunku X, a belkę reakcyjną można przesuwać w kierunku Y, umożliwiając w ten sposób przesuwanie hydraulicznego podnośnika ładunkowego w dowolnym punkcie wewnątrz konstrukcji ramy.
• Dostępny standardowy rozmiar ramy to 10 stóp szerokości x 10 stóp głębokości x 10 stóp wysokości. Możemy również dostarczyć niestandardowy rozmiar zgodnie z Twoimi wymaganiami.
• Rama ładunkowa z jednostką pompującą.
• Jednostka szkoleniowa jest sprawdzana przez naszych ekspertów ds. jakości pod kątem różnych parametrów, aby zapewnić jej bezbłędny zakres.
• Ten trenażer został opracowany z najwyższej klasy materiałów i najnowszych technik spełniających międzynarodowe standardy. Nasi cenni klienci mogą z łatwością skorzystać z tego produktu w określonym czasie po wiodących w branży cenach. Z funkcjami:
  • Precyzyjnie zaprojektowany
  • Niezawodne działanie
  • Płynne funkcjonowanie
• Trener zaprojektował dostosowanie, dając 12 mm otwory w odstępach co 6 cali, aby zlokalizować, naprawić wszystko na pożądanym poziomie i wysokości w pionie i poziomie.
• Wszystkie płyty są należycie spawane za pomocą wytrzymałego elektrycznego złącza spawanego z określonymi materiałami spawalniczymi, a kompletna rama zostanie przetestowana do pełnego obciążenia 50 ton.
• Nasze ramy obciążeniowe dostępne w modelu LF są specjalnie zaprojektowane, aby objąć szeroki zakres eksperymentów na różnych elementach konstrukcyjnych, takich jak kolumny, belki i płyty, które można pomieścić, a także przetestować w ramach przestrzeni i pojemności znamionowej.
• Są one wytwarzane przy użyciu walcowanych dwuteowników do samonaprężenia, gdzie żadne obciążenie nie jest przenoszone na podłoże, z wyjątkiem ciężaru własnego.
• Ponadto są one zaprojektowane do obciążenia pionowego do standardowego zakresu wraz z obciążeniem poziomym do jednej piątej bezpiecznego obciążenia pionowego.
• Co więcej, są one przeznaczone do zastosowań związanych z obciążeniem pionowym belek i słupów, podczas gdy obciążenie poziome symuluje obciążenie wiatrem ram portalowych i kratownic.

System BEDO DAQ:

• BEDO-DAQ to kompletne rozwiązanie systemu akwizycji danych obejmujące
• Wejścia analogowe do 32 kanałów single-ended lub 16 kanałów różnicowych
• Wyjścia analogowe do 8 kanałów single-ended lub 4 kanałów różnicowych
• Linie wejść/wyjść cyfrowych do 64 linii
• Do 32 kanałów dla przetworników RTD-cyfrowych i/lub termoparowo-cyfrowych.

Moduły wejść analogowych

• Liczba kanałów
  • 8 kanałów single-ended lub 4 kanały różnicowe na moduł
  • Liczbę modułów można rozszerzyć do 4 modułów
• Rozdzielczość ADC
  • 12-bitowa
• Częstotliwość próbkowania
  • 312,5 tys. próbek/sekundę
  • Zakres amplitudy wejściowej (szczyt do szczytu)
    • ±10 V (wartość międzyszczytowa)
  • Maksymalna częstotliwość wejściowa
    • 100 kHz
• Moduły wyjść analogowych
  • Liczba kanałów
  • 4 kanały single-ended lub 2 kanały różnicowe
  • na moduł
  • Liczbę modułów można rozszerzyć do 2 modułów
  • Rozdzielczość DAC
    • 14-bitowa
  • Zakres wyjściowy
    • ±10 V (wartość międzyszczytowa)
• Częstotliwość próbkowania
  • 40 tys. próbek/sekundę
• Moduły wejść/wyjść cyfrowych
  • Liczba cyfrowych linii wejściowych
  • 8 cyfrowych linii wejściowych na moduł
  • Liczba modułów jest rozszerzalna do 4 modułów
• Liczba cyfrowych linii wyjściowych
  • 8 cyfrowych linii wyjściowych na moduł
  • Liczba modułów jest rozszerzalna do 4 modułów
• Częstotliwość próbkowania
  • 450 tys. próbek/sekundę
  • Poziom napięcia we/wy
  • 2 do 24 V
• Moduły RTD/termopary-cyfrowe
  • Liczba kanałów
  • Moduł termopara-cyfrowy posiada 4 kanały.
  • Moduł RTD-cyfrowy posiada 4 kanały.
  • Moduł mieszanej temperatury zawiera X2 kanały RTD-cyfrowe i X2 kanały termopara-cyfrowe.
  • Liczbę modułów można rozszerzyć do 4 modułów.
• Obsługiwane czujniki temperatury
  • PT100 RTD (PT1000 może być również obsługiwany na żądanie)
  • Termopary typu K.
