Opis produktu – Regulator ciepłej wody użytkowej – RG24

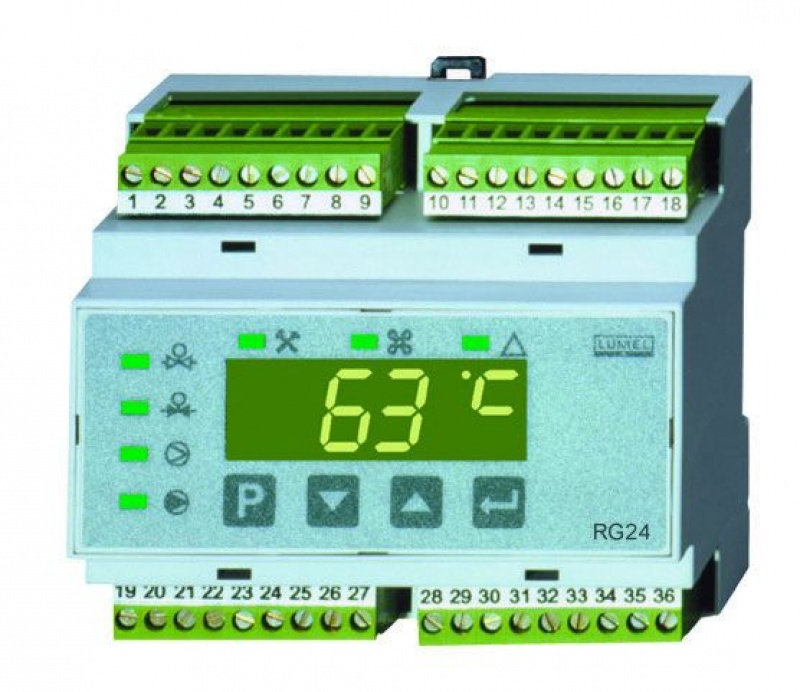

Regulator ciepłej wody użytkowej – RG24
Regulator typu RG24 przeznaczony jest do regulacji temperatury ciepłej wody użytkowej w instalacji wymiennikowej z zasobnikiem.
Współpracuje z 4 czujnikami temperatury i steruje trójstawnym krokowym napędem zaworu, pompą cyrkulacyjną i ładującą zasobnik C.W.U.
Regulator realizuje algorytm regulacji krokowej PID z automatycznym pozycjonowaniem napędu zaworu, zapewniający jakość regulacji porównywalną z zastosowaniem napędu sterowanego sygnałem ciągłym. Możliwe jest zastosowanie napędów o różnych czasach przejścia dla kierunków otwierania i zamykania.
Regulator RG24 ma następujące funkcje:
- automatycznego rozpoznania typu dołączonych czujników Pt100 lub Pt1000,
- konfiguracji ilości podłączonych czujników,
- okresowego obniżania lub podwyższania wszystkich temperatur zadanych (ciepłej wody, cyrkulacji, zasobnika) wg trzech programów dobowych,
- zabezpieczenia instalacji przed przechłodzeniem lub przegrzaniem (minimalna i maksymalna temperatura zadana),
- sterowania pracą pompy cyrkulacyjnej w kilku trybach wg zmian temperatury lub czasowo z możliwością okresowego blokowania pracy pompy,
- sterowania pracą pompy ładującej wg temperatury w zasobniku z możliwością wymuszania wcześniejszego załączania pompy,
- realizacji priorytetu ciepłej wody użytkowej przy współpracy z regulatorami RG14 lub RG11,
- dezynfekcji instalacji i zasobnika ciepłej wody przez okresowe przegrzanie wody, z rozbudowanymi możliwościami kontroli jej realizacji,
- umożliwia zdefiniowanie różnic temperatur w przypadku korzystania z czujników opaskowych,
- kalendarz stuletni i zegar z automatyczną zmianą czasu z zimowego na letni i odwrotnie z podtrzymaniem działania przez 48 godzin po zaniku zasilania,
Regulator jest standardowo wyposażony w interfejs RS-485 z protokołami MODBUS i LUMBUS wybieranymi z klawiatury do komunikacji z wieloma programami wizualizacyjnymi takimi jak LUMEL-CIEPŁO, Wizcon, Fix, InTouch, Genesis 32 (Iconics) itp.
- sygnały wejściowe:
- rezystancja czujników Pt100 lub Pt1000 do pomiaru temperatury wody na wyjściu wymiennika, temperatury wody przewodu cyrkulacyjnego, temperatury wody w górnej oraz dolnej części zasobnika,
- dodatkowe wejście binarne,
- zakres pomiaru temperatury -50..+150°C,
- sygnały wyjściowe:
- 2 wyjścia przekaźnikowe beznapięciowe, styki zwierne do sterowania napędem zaworu,
- 1 wyjście przekaźnikowe do sterowania pompą cyrkulacyjną,
- 1 wyjście przekaźnikowe do sterowania pompą ładującą zasobnik C.W.U,
- wyjście cyfrowe sygnału prorytetu ciepłej wody użytkowej do regulatora RG14 lub RG11,
- interfejs komunikacyjny RS-485 (MODBUS ASCII i RTU i LUMBUS),
- zasilanie: 90…230…253V a.c. lub 20…24…40V a.c. / d.c.
- wymiary zewnętrzne: 106 x 90 x 58mm
