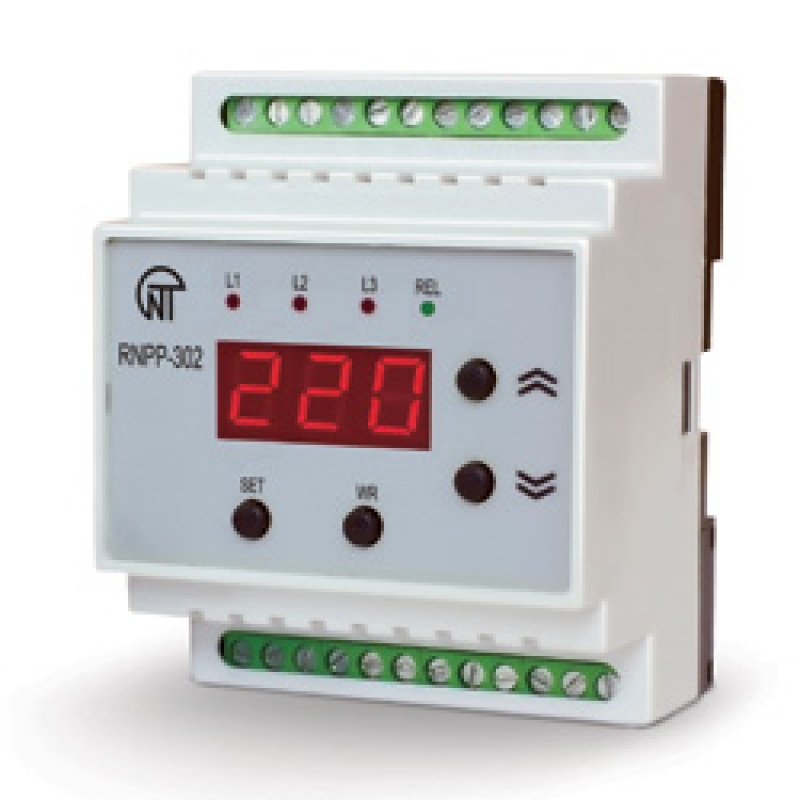

RNPP-302 Przekaźnik napięciowy 3-fazowy

Opis produktu – RNPP-302 Przekaźnik napięciowy 3-fazowy

Przekaźnik napięciowy RNPP-302 służy do zabezpieczenia trójfazowej instalacji elektrycznej przed skutkami awarii sieci elektrycznej, takich jak:

• przekroczenie dopuszczalnych progów wartości skutecznej napięcia;
• nieprawidłowa kolejność faz i załączenie dwóch faz jednocześnie;
• zakłócenie obecności wszystkich faz i asymetrii napięcia sieciowego.

Przekaźnik kontroluje podstawowe parametry sieci elektrycznej i w przypadku ich odchylenia odłącza obciążenie.
Trzycyfrowy 7-segmentowy wskaźnik na panelu przednim umożliwia:

• ciągłą sygnalizację bieżącej wartości napięcia w sieci;
• sygnalizację rodzaju powstałej awarii;
• przegląd (wizualizację) ustawienia trybów i parametrów.

Za pomocą menu użytkownik może ustawić:

• tryb sygnalizacji wartości napięcia na każdej fazie;
• tryb reagowania przekaźnika na sygnał cyfrowy zdalnego sterowania;
• typ przekaźnika;
• sposób ustawienia odchylenia napięcia;
• załączenie/odłączenie kontroli symetrii faz;
• załączenie/odłączenie kontroli kolejności faz;
• tryb kontroli napięcia na zaciskach stycznika;
• typ mierzonego napięcia;
• próg zadziałania dla maksymalnej dopuszczalnej wartości napięcia;
• próg zadziałania dla minimalnej dopuszczalnej wartości napięcia;
• próg dopuszczalnej wartości asymetrii faz;
• czas ponownego załączenia;
• czas opóźnienia odłączenia w razie minimalnego napięcia;
• czas opóźnienia odłączenia w razie maksymalnego napięcia;
• czas opóźnienia zadziałania w razie asymetrii faz;
• czas opóźnienia zadziałania w razie zaniku faz;
• czas opóźnienia zadziałania przy sygnale alarmowym na wejściu cyfrowym.

Urządzenie jest wyposażone w dodatkowy przekaźnik sygnalizacji z wyprowadzonymi normalnie zamkniętymi stykami.
