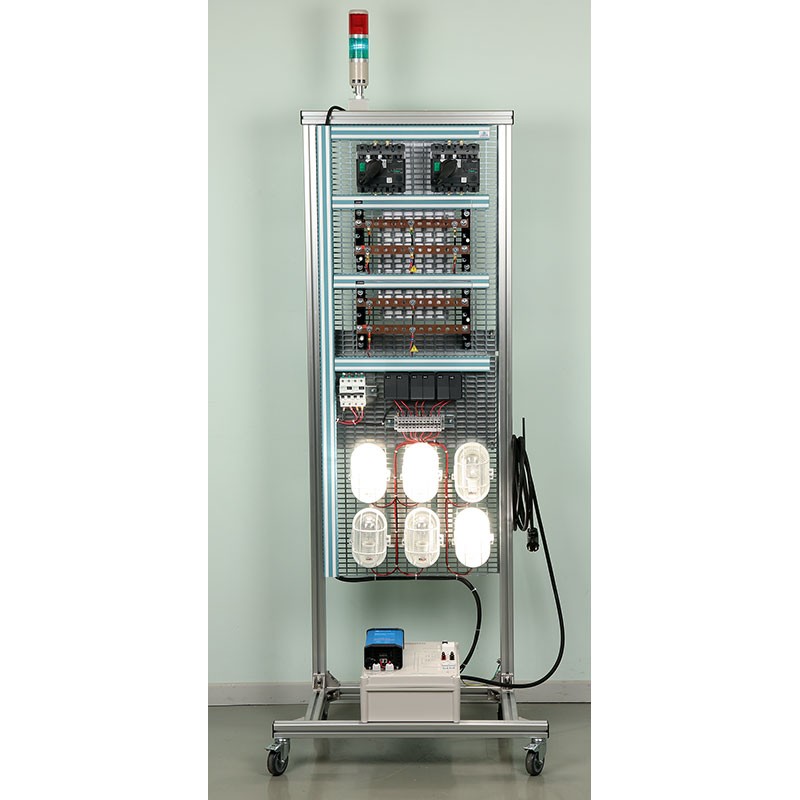

Rozdzielnia elektryczna – praktyczne sprawdzenie wiedzy ucznia z zakresu instalacji elektrycznych HABILIT24-CA

Opis produktu – Rozdzielnia elektryczna – praktyczne sprawdzenie wiedzy ucznia z zakresu instalacji elektrycznych HABILIT24-CA

Opis ogólny

Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym. Napięcie robocze 24 V DC, zabezpieczone wyłącznikami różnicowoprądowymi, zapewnia całkowite bezpieczeństwo użytkowania szafy. Zintegrowane obciążenie, składające się z sześciu lamp o mocy 60 W, pozwala na wygenerowanie odpowiednio wysokiego prądu do celów szkoleniowych. Szafa pracuje samodzielnie i nie wymaga podłączenia do sieci 230 V podczas użytkowania. W zestawie znajduje się jednak przewód zasilający, umożliwiający ładowanie akumulatorów za pomocą zintegrowanej ładowarki.

Cele edukacyjne

• Wykorzystanie w praktyce wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień elektrycznych
• Wykonywanie zadań praktycznych i prac okablowania związanych z uprawnieniami elektrycznymi
• Wykonywanie czynności konserwacyjnych i czyszczących w szafie przemysłowej
• Wykonywanie operacji wycofywania z eksploatacji sprzętu elektrycznego
• Wykonywanie pomiarów za pomocą amperomierza cęgowego

Prace praktyczne

• Przypomnienie zasad dotyczących uprawnień elektrycznych
• Wymiana zestawów szyn miedzianych
• Wycofanie szafy z eksploatacji
• Uzupełnienie dokumentacji wycofania z eksploatacji i uprawnień
• Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
• Odczyt wartości prądu w szafie elektrycznej za pomocą amperomierza cęgowego

Wyposażenie (zawartość zestawu)

• 1 główne źródło i 1 dodatkowe źródło 24 V DC, rozprowadzone na 2 zestawach płaskich szyn miedzianych 100 A
• 2 rozłączniki z widoczną przerwą stykową, przystosowane do blokowania kłódką
• 2 specjalne wyłączniki automatyczne DC
• 1 zestaw urządzeń zabezpieczających: wyłącznik różnicowoprądowy DC + wyłącznik RCD 10A–10mA, typ IS
• 4 akumulatory żelowe 12 V / 14 Ah
• 3 przełączniki podwójne
• 6 opraw oświetleniowych (lamp) 24 V DC
• 1 ładowarka akumulatorów 230 VAC/24 VDC
• 1 panel z instrukcjami bezpieczeństwa dotyczącymi uprawnień elektrycznych
• 1 dwukolorowa kolumna sygnalizacyjna, wskazująca stan „24 V DC włączone” oraz ładowanie akumulatorów
• 1 komplet 2 słupków + 5 m łańcucha ostrzegawczego (czerwono-biały)
• 1 dywanik izolacyjny
• 1 koc izolacyjny
• 2 kłódki do wycofania z eksploatacji

Cechy techniczne

• Przewód zasilający do ładowarki akumulatorów o długości 3 m
• Wymiary: 800 x 800 x wys. 1800 mm
• Waga: 90 kg
• Gwarancja: 2 lata
