Demonstrator przepływu hydraulicznego – S16

Opis produktu – Demonstrator przepływu hydraulicznego – S16

Hydraulic Flow Demonstrator Armfield S16 to wolnostojące akcesorium do ławki hydraulicznej Armfield, które umożliwia szybkie, łatwe i wizualne zademonstrowanie zjawisk hydraulicznych związanych z przepływem wody zarówno przez kanały otwarte, jak i  zamknięte. Pomiary wykonane w każdej konfiguracji pozwalają na analizę powiązanych warunków przepływu. Kanał przepływowy hydraulicznego demonstratora przepływu S16 jest wykonany z przezroczystego akrylu dla zapewnienia widoczności i jest podtrzymywany przez stojącą na podłodze, metalową ramę wyposażoną w kółka zapewniające mobilność. Kanał przepływowy składa się ze zbiornika wlotowego z układem przelewowo-postojowym, prostokątnej sekcji roboczej oraz zbiornika zrzutowego.

Zawory regulacyjne i regulowane jazy pozwalają na niezależną zmianę warunków przepływu na wejściu i wyjściu z sekcji roboczej. Sekcja robocza może być zalewana w celu utworzenia zamkniętego kanału lub działać częściowo wypełniona jako kanał otwarty.

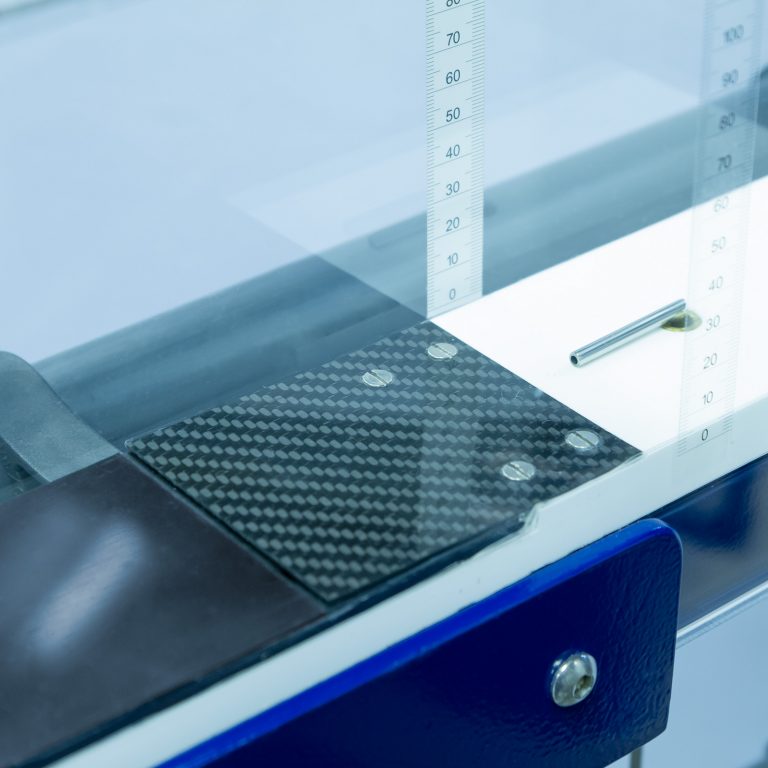

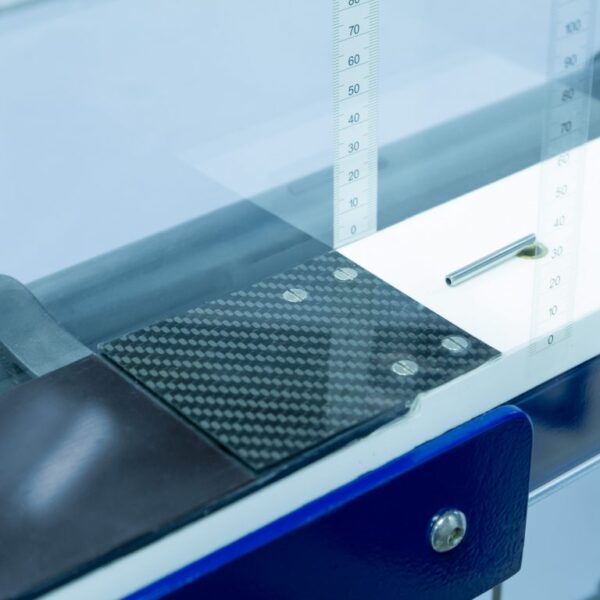

Najważniejszą cechą tego urządzenia jest regulowana część łoża, która wraz z częścią przejściową (rampy) może być podnoszona lub opuszczana za pomocą zewnętrznego siłownika, podczas gdy woda jeszcze płynie. Ta funkcja zapewnia uderzającą demonstrację znaczenia krytycznej głębokości kanału. Jest również używany do zmiany przekroju w celu wykazania równania Bernoulliego w przepływie w zamkniętym przewodzie.

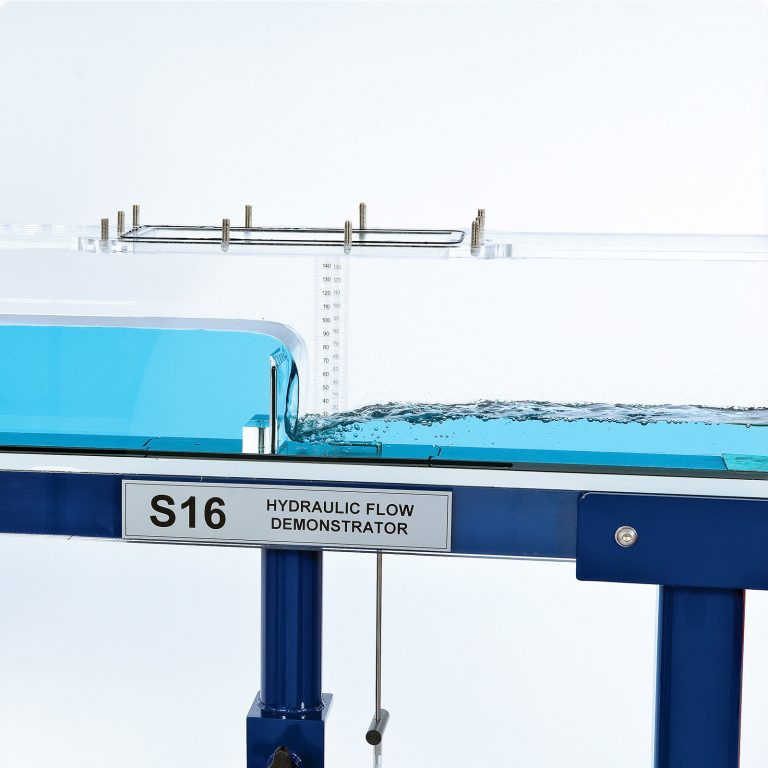

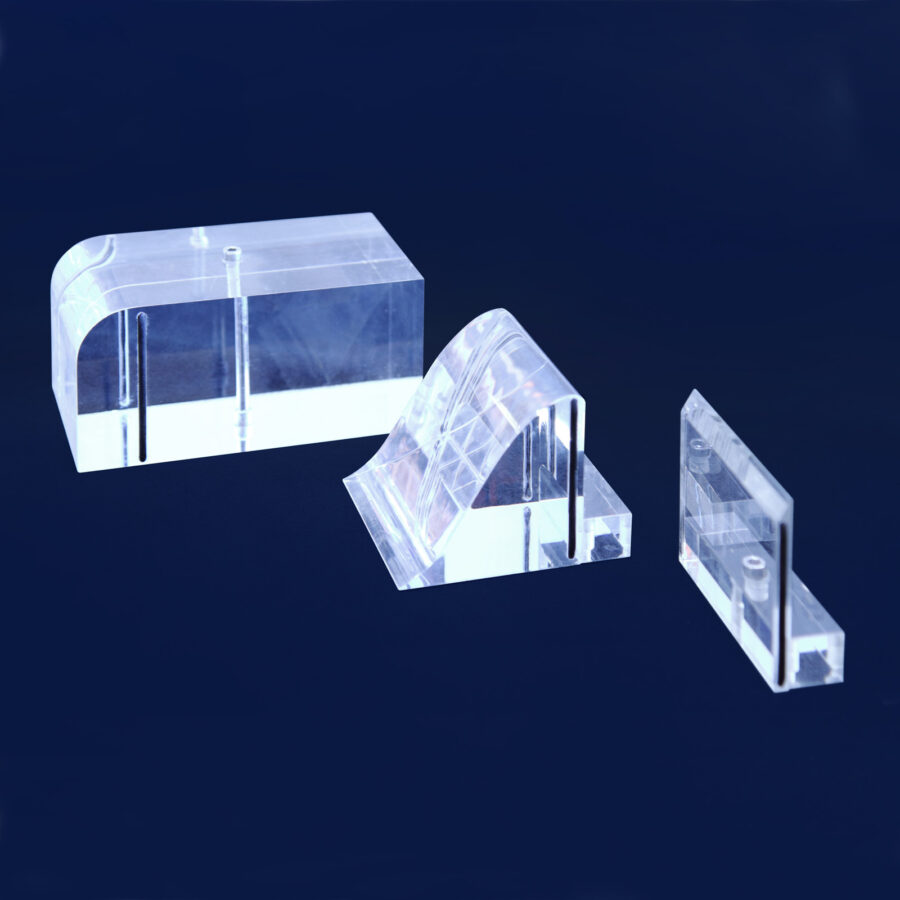

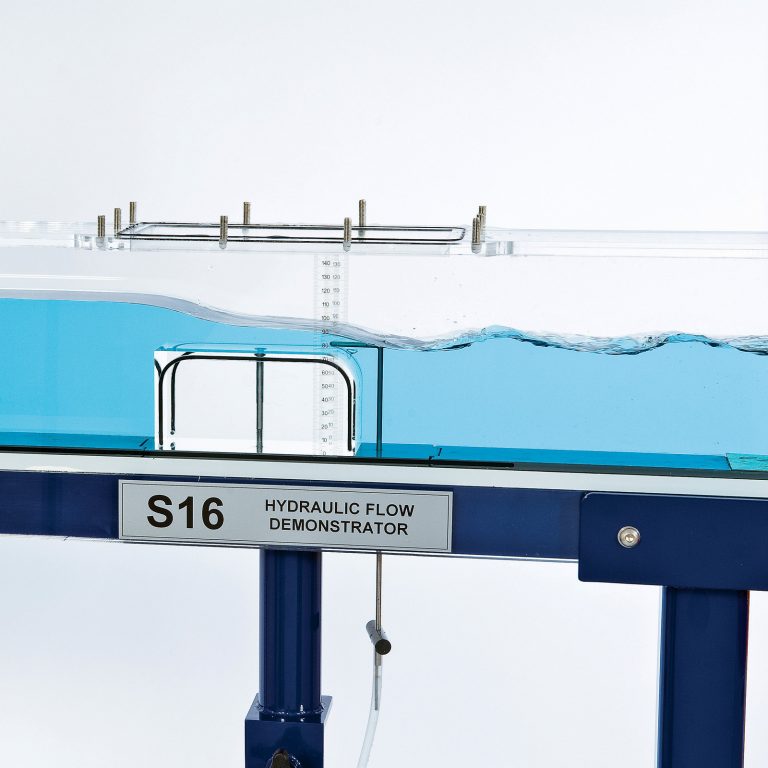

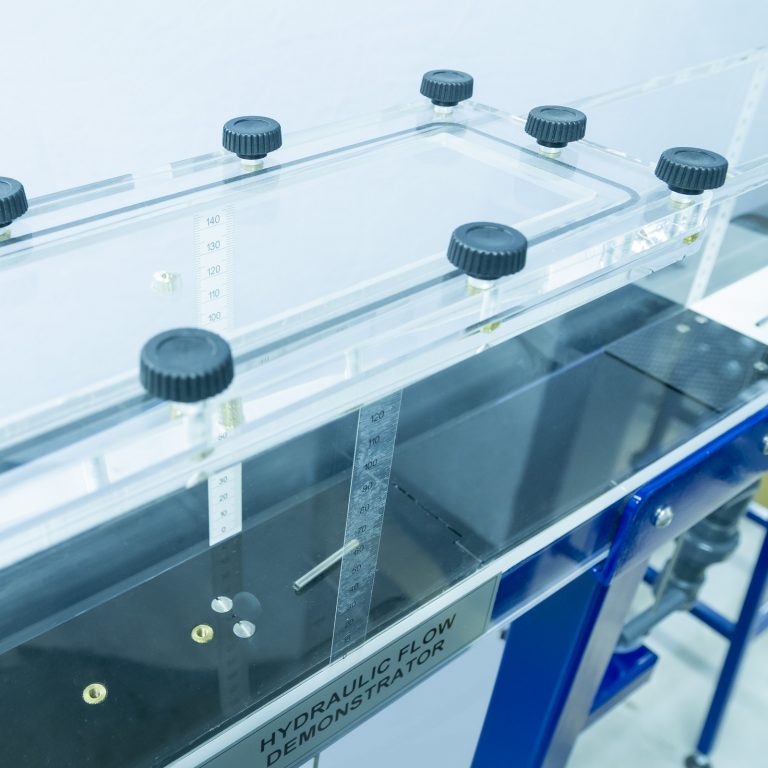

Zdejmowany panel w dachu sekcji roboczej umożliwia montaż modeli typowych konstrukcji hydraulicznych, a mianowicie; jaz ostroczubowy, jaz z szeroką koroną (wykorzystywany również do tworzenia przepustu) i jaz Ogee.

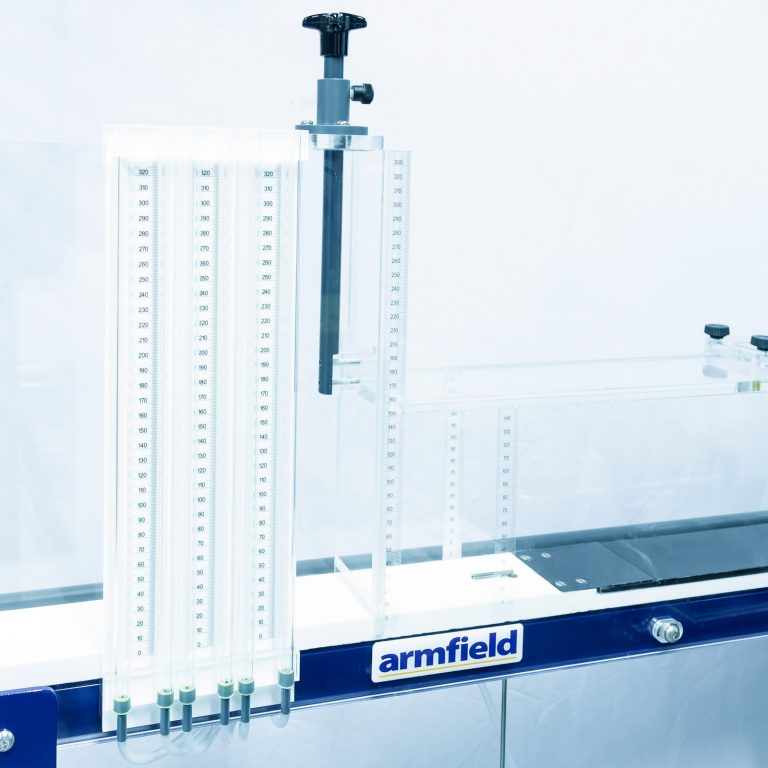

Rurki Pitota i spusty połączone z manometrem wielorurowym umożliwiają pomiar i porównanie wysokości ciśnienia całkowitego
i statycznego w trzech miejscach w sekcji roboczej. Wysokość rurek Pitota jest regulowana, co pozwala na określenie profilu prędkości
w dowolnej pozycji między łożem a stropem sekcji roboczej. Przezroczyste skale umożliwiają pomiar wszystkich ważnych wysokości
i poziomów w całym obszarze roboczym.

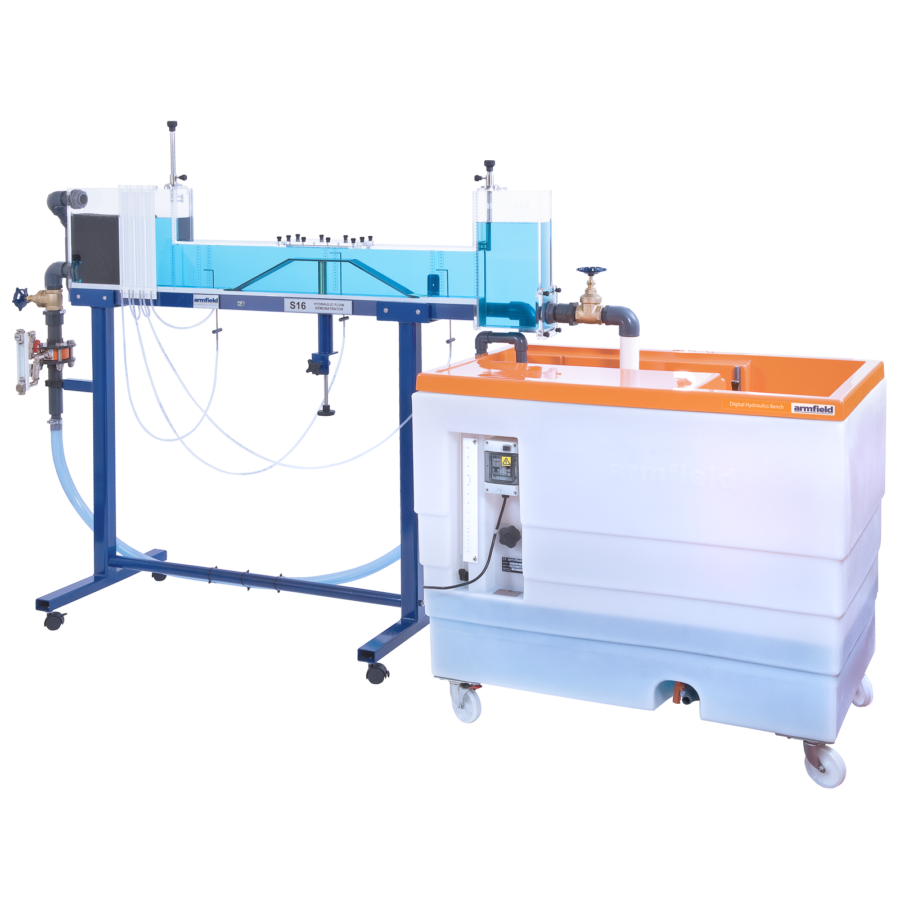

Hydraulic Flow Demonstrator S16 jest przeznaczony do stosowania w połączeniu ze stanowiskiem hydraulicznym Armfield F1-10/F1-10-2, które zapewnia recyrkulację wody i urządzenie do pomiaru objętości. Demonstrator przepływu może być używany z niezależnym dopływem wody do 1,6 litra/s pod warunkiem, że można przechwycić wypływ wody z kanału. Dostępny jest opcjonalny przepływomierz
z bezpośrednim odczytem, ​​który umożliwia szybkie dostosowanie do wymaganych warunków przepływu.

Cechy i zalety:

• Demonstracja przepływu zarówno przez otwarte, jak i zamknięte kanały, korzystając z tego wysoce wizualnego akcesorium do ławki hydraulicznej
• Demonstrację można skonfigurować szybko i łatwo, w tym zmieniając warunki przepływu w górę i w dół
• Umożliwia ocenę projektów realizowanych przez studentów – skonstruowanych modeli różnych budowli hydrotechnicznych
• Unikalna sekcja złoża elewacyjnego i modele różnych konstrukcji hydrotechnicznych pozwalają na wyraźne zademonstrowanie i przeanalizowanie trudnych koncepcji krytycznych zmian przepływu i energii
• Sekcja robocza wystarczająco duża, aby różne zjawiska przepływu były wyraźnie widoczne przez grupę uczniów – umożliwia nauczycielowi przedstawienie praktycznych demonstracji jednocześnie z wyjaśnianiem teorii
