Name: Siły w różnych kratownicach jednopłaszczyznowych
Brand: Bedo

Opis produktu – Siły w różnych kratownicach jednopłaszczyznowych

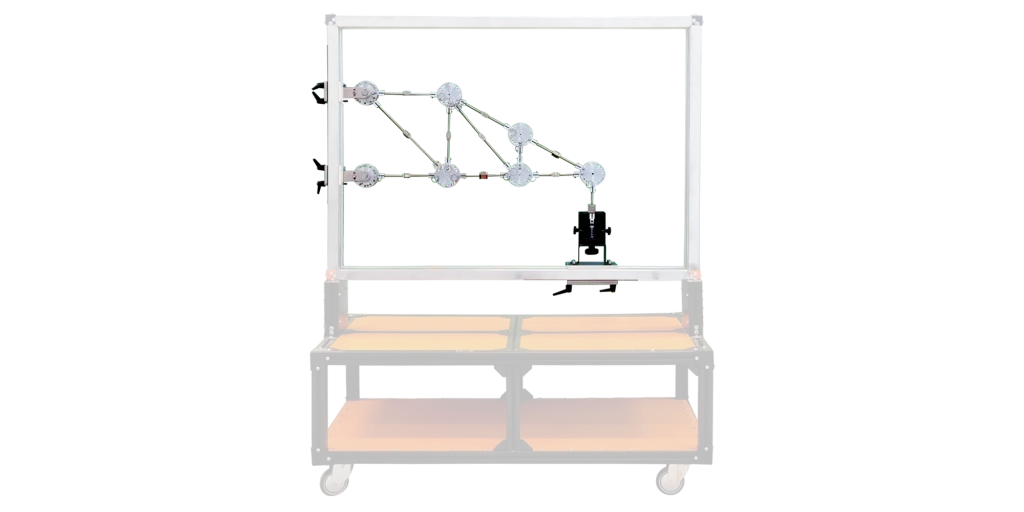

Trener bada pomiary sił prętowych w kratownicy jednopłaszczyznowej (ST106) Konstrukcja różnych form kratownic może być realizowana. Trenażer jest wyposażony w pręty z pomiarem tensometrycznym do pomiaru siły pręta.

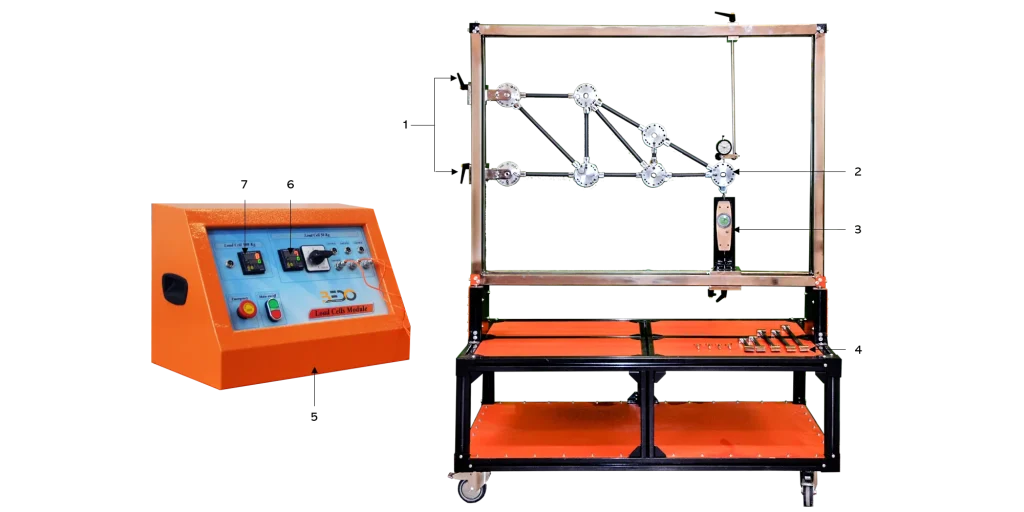

1.podpora 2.dysk węzłowy 3.jednostka ładunkowa z ogniwem obciążnikowym 4.konstrukcja z kółkami samonastawnymi 5.moduł ogniw obciążnikowych 6.wyświetlacz siły pręta z selektorem 7.wyświetlacz siły jednostki ładunkowej

Zakres dostawy

Siły w różnych kratownicach jednopłaszczyznowych (ST106)
Zestaw obciążników
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

System szkoleniowy Siły w różnych kratownicach jednopłaszczyznowych składa się z zestawu Siły w różnych kratownicach jednopłaszczyznowych i zestawu obciążników.
System szkoleniowy ma na celu pomiar sił prętowych w kratownicy jednopłaszczyznowej poddanej działaniu pojedynczej siły zewnętrznej.
System treningowy bada kratownice (konstrukcje prętowe), w których pręty są poddawane obciążeniom ściskającym lub rozciągającym, ale nie zginającym.
Pręty w tym trenażerze to pręty ze specjalnymi zatrzaskowymi zamknięciami na końcach, umożliwiającymi ich łatwe zamocowanie w dysku węzła.
System treningowy obejmuje szereg różnych długości prętów, aby umożliwić skonstruowanie trzech statycznie wyznaczalnych kratownic.
Pręty są połączone przegubowo, połączone ze sobą za pomocą dysków węzłowych i są poddawane jedynie naprężeniom ściskającym lub rozciągającym. W węzłach nie są przenoszone żadne momenty; można je uznać za pozbawione tarcia.
W konsekwencji kratownice można uznać za kratownice idealne. Urządzenie do przyłożenia obciążenia przymocowane do tarczy węzła generuje siłę zewnętrzną.
Mierniki naprężeń służą do pomiaru i rejestracji wszystkich sił działających na pręty kratownicy.
Komputerowa ocena zmierzonych wartości wymaga wzmacniacza pomiarowego (16 kanałów wejściowych) (brak w zestawie).
Oprogramowanie we wzmacniaczu służy do zarządzania zmierzonymi danymi i zapewnia graficzną reprezentację sił prętów (brak w zestawie).
Wszystkie elementy składowe eksperymentu są przejrzyście rozplanowane i bezpiecznie umieszczone w systemie przechowywania.
Kompletny eksperyment można ustawić na ramie montażowej.

Eksperymenty

Pomiar sił prętowych w różnych kratownicach jednopłaszczyznowych
Zależność sił prętowych od siły zewnętrznej
- Wielkość
- Kierunek
- Punkt przyłożenia
Porównanie wyników pomiarów z metodami matematycznymi
- Metoda połączeń
- Metoda przekrojów Rittersa
Podstawowa zasada: pomiar sił metodą tensometryczną
