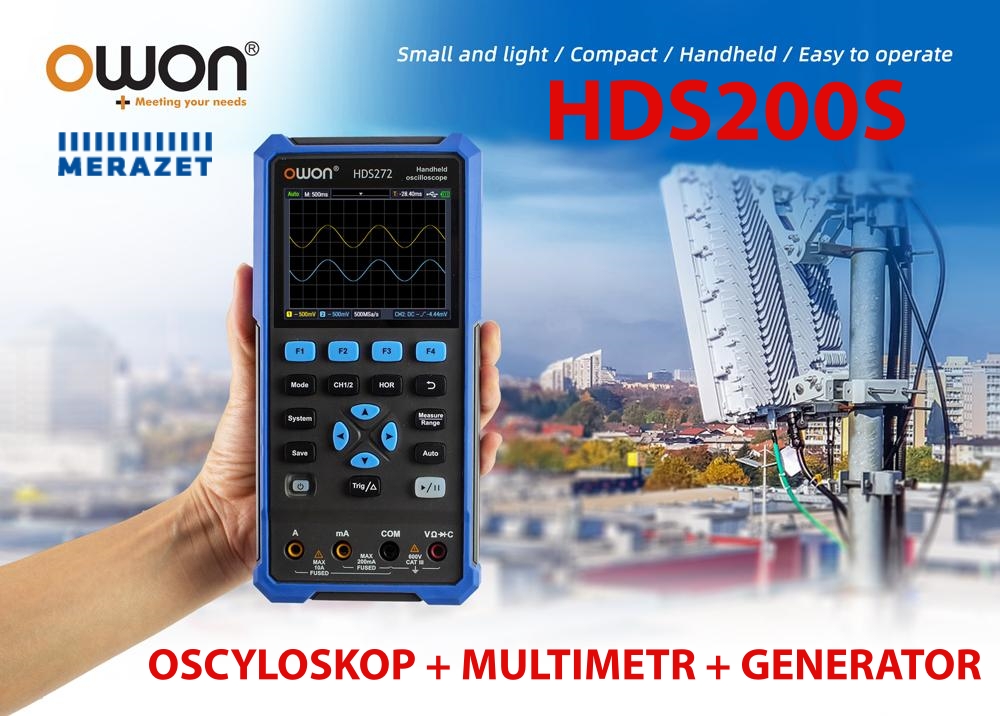

Specyfikacja – Skopometr HDS272S 2x70MHz oscyloskop + multimetr + generator funkcyjny do 25MHz
| Model |
HDS242 |
HDS272 |
HDS242S |
HDS272S |
| Przepustowość łącza |
40MHz |
70MHz |
40MHz |
70MHz |
| Kanały |
2-CH oscyloskop |
2-CH oscyloskop +1-CH Generator |
| Próbna stawka |
250MSa/s |
| Model pozyskiwania |
Normalny, wykrywanie szczytów |
| Długość rekordu |
8K |
| Wyświetlacz |
3,5-calowy wyświetlacz LCD |
| Częstotliwość odświeżania przebiegu |
10 000 wfrms/s |
| Sprzęgło wejściowe |
DC, AC i uziemienie |
| Impedancja wejściowa |
1 MΩ±2%, równolegle z 16pF±10pF |
| Współczynniki tłumienia sondy |
1X,10X,100X,1000X,10000X |
| Maks. Napięcie wejściowe |
400V (DC+AC, PK-PK, impedancja wejściowa 1MΩ) (tłumienie sondy 10:1) |
| Limit przepustowości (typowy) |
20 MHz |
| Skala pozioma |
5ns/działkę – 1000s/działkę, krok po kroku 1 – 2 – 5 |
| Czułość pionowa |
10mV/działkę – 10V/działkę |
| Rozdzielczość pionowa |
8 bitów |
| Typ wyzwalacza |
Krawędź |
| Tryby wyzwalania |
Automatyczny, normalny, pojedynczy |
| Pomiar automatyczny |
Okres, częstotliwość, średnia, PK-PK, maks., min |
| Pomiar kursora |
ΔV, ΔT, ΔT&ΔV między kursorami |
| Interfejs komunikacyjny |
USB typu C |
Multimetr Specyfikacje standardowe
| Maksymalna rozdzielczość |
20,000 zliczeń |
| Tryb testowania |
Test napięcia, prądu, rezystancji, pojemności, diody i ciągłości |
| Impedancja wejściowa |
10MΩ |
| Maksymalne napięcie wejściowe |
AC 750V, DC 1000V |
| Maksymalny prąd wejściowy |
DC : 10A AC : 10A |
| Dioda |
0 – 2V |
Generator przebiegów Specyfikacje (tylko dla HDS242S i HDS272S)
| Częstotliwość na wyjściu |
Sinus |
0.1Hz – 25MHz |
| Kwadrat |
0.1Hz – 5MHz |
| Rampa |
0.1Hz – 1MHz |
| Puls |
0.1Hz – 5MHz |
| Arbitralny |
0.1Hz – 5MHz |
| Częstotliwość próbkowania |
125MSa/s |
| Kanał |
1-CH |
| Zakres amplitudy |
20 mVpp – 5 Vpp |
| Długość przebiegu |
8K |
| Rozdzielczość pionowa |
14bitów |
| Impedancja wyjściowa |
50Ω |
