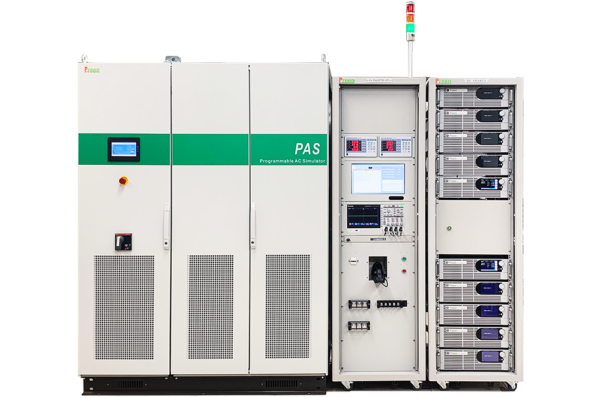

Smart Inverter ATS

Smart Inverter ATS został zaprojektowany zgodnie ze specyfikacjami różnych norm, takich jak IEEE1547.1, EN50530, NB/T32004, CNS15382 i CNS15599, i posiada wbudowane elementy testowe. Testy obejmują test nieprawidłowego napięcia i częstotliwości, test synchronizacji, test otwartej fazy, test ponownego podłączenia i test harmonicznych. Preens PV Inverter ATS może testować napięcie wejściowe falownika do 2000Vdc, napięcie sieciowe do 600VL-L i moc wyjściową do 2000kW. Co więcej, wszystkie dane testowe są zapisywane w systemie w celu dalszej analizy i porównania.

• Symulacja paneli słonecznych (wbudowany EN50530 i formuła krzywej I-V)
• Statyczna lub dynamiczna symulacja MPPT
• Symulacja krzywej I-V
• Precyzyjny pomiar napięcia i prądu
• Symulacja zmian napięcia i częstotliwości sieci energetycznej
• Czterokwadrantowe źródło prądu przemiennego do regeneracji i odzyskiwania energii do sieci
• Symulacja testów LVRT i HVRT
• Funkcja symulacji harmonicznych (opcja)

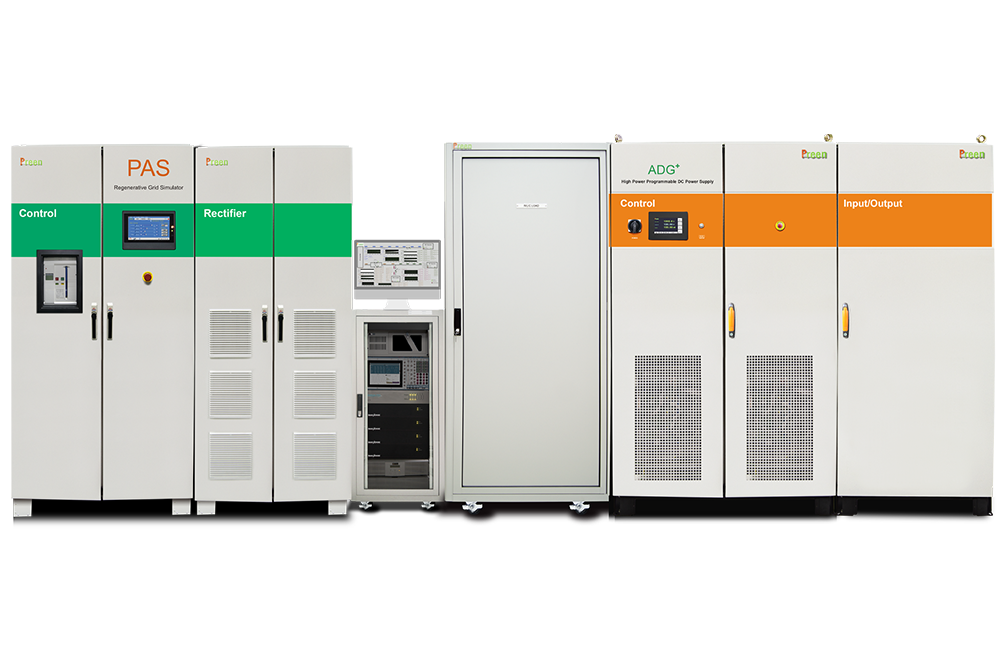

Smart Inverter ATS to automatyczny system testowania fotowoltaiki wprowadzony na rynek przez firmę Preen, który jest w stanie sprostać testom wydajności elektrycznej odpowiednich standardów testowych podłączonych do sieci, takich jak IEEE1547.1, EN50530, NB/T32004, CNS15382 i CNS15599.

Niezależne ustawienie trójfazowego napięcia wyjściowego

Niezależne ustawienie dla trójfazowego przejścia wysokiego/niskiego napięcia w celu symulacji skoków i spadków napięcia.

Test przejścia niskiego napięcia – IEEE Std 1547.1-2020

Testy LVRT (Low Voltage Ride Through) są niezbędne do testowania zdolności elektrowni do pracy w warunkach awarii sieci. Jest to jeden z kluczowych elementów testowych służących do sprawdzenia zdolności generatorów elektrycznych, takich jak falowniki fotowoltaiczne, do utrzymania połączenia w krótkich okresach niższego napięcia sieci elektrycznej.

Testy wysokonapięciowe (HVRT) są niezbędne do testowania zdolności elektrowni do pracy w warunkach awarii sieci.Jest to jeden z kluczowych elementów testowych służących do sprawdzenia zdolności generatorów elektrycznych do utrzymania połączenia w krótkich okresach wyższego napięcia sieci elektrycznej.

Intuicyjne oprogramowanie do zdalnego sterowania

Dzięki intuicyjnemu i graficznemu wyświetlaczowi, główny system sterowania może pokazywać aktualną moc AC, DC i status testowania EUT, a nawet stale monitorować i mierzyć parametry i przebiegi EUT.

Funkcja symulacji układu słonecznego jest w stanie wyświetlać wiele grafik na panelu oprogramowania. Może łatwo realizować tryb SAS i spełniać wymagania normy EN50530 dla statycznego lub dynamicznego testu MPPT poprzez proste ustawienie parametrów.

Funkcja syntezy przebiegów harmonicznych (opcja)
Funkcja syntezy przebiegu harmonicznego serii PAS pozwala użytkownikowi zaprogramować złożony zniekształcony przebieg harmoniczny i wygenerować do 25 harmonicznych. Można po prostu ustawić napięcie i dostosować fazę początkową każdego kroku w oparciu o częstotliwość podstawową 50 lub 60 Hz.

Testy przeciwwyspowe
Wyspowanie jest wynikiem nieprawidłowych częstotliwości i napięć oraz problemów z jakością zasilania, gdy nie jest ono pod ścisłą kontrolą częstotliwości. Generatory rozproszone muszą wykrywać wyspowanie i natychmiast odłączać się od obwodu; określane jest to jako zapobieganie wyspowaniu. Z tego powodu inwertery solarne, które są zaprojektowane do dostarczania energii do sieci, muszą być wyposażone w pewien rodzaj automatycznego obwodu przeciwwyspowego. Dzięki naszemu oprogramowaniu do testowania inteligentnych inwerterów można łatwo symulować występowanie rezonansu*1, który prowadzi do rozłączenia symulatora PAS ze źródłem zasilania, aby sprawdzić, czy inwerter PV jest w stanie szybko monitorować sytuację wysepki i natychmiast odciąć się od sieci. Standardowy czas ochrony wynosi nie mniej niż 2 s.

Główne funkcje testowe

System testowy Smart Inverter może spełniać testy wydajności elektrycznej odpowiednich standardów testowych podłączonych do sieci, takich jak IEEE1547.1 / EN50530 / NB/32004 / CNS15382.
