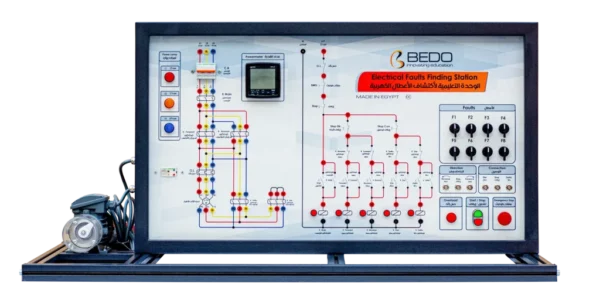

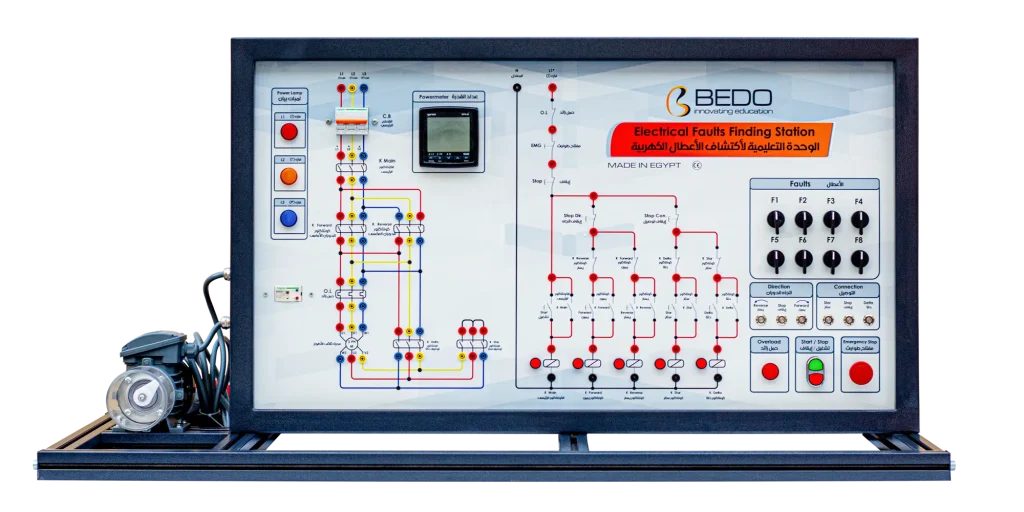

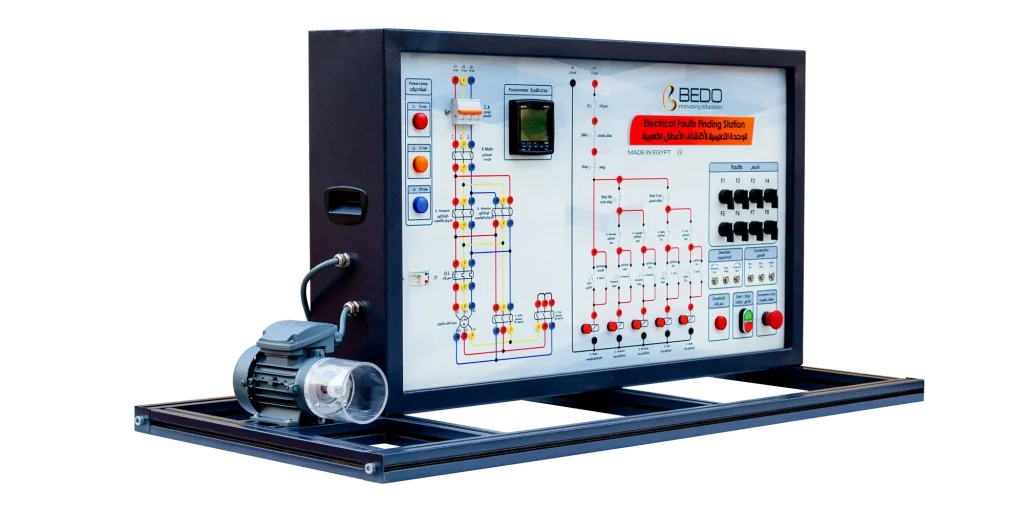

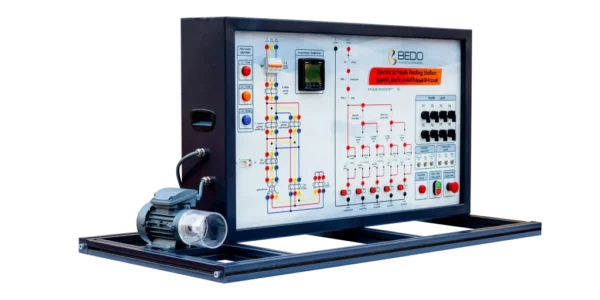

Stacja wykrywania usterek elektrycznych

Zakres dostawy

• Stacja do wykrywania usterek elektrycznych (EL – 021)
• Drukowana instrukcja obsługi

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły

• Stacja do wykrywania usterek elektrycznych służy do demonstrowania sposobów zmiany kierunku obrotów silnika oraz sposobu wykonania i podłączenia obwodów elektrycznych w celu odwrócenia kierunku obrotów silnika.
• Stacja pokazuje różnicę między połączeniami silników w układzie gwiazda/trójkąt, sposób podłączenia każdego z nich oraz typowe usterki występujące w każdym z nich.
• Stacja demonstruje również działanie blokady elektrycznej.
• Stacja symuluje typowe usterki w połączeniach silników, aby pomóc uczniom w ćwiczeniu wykrywania usterek i konserwacji.
• Urządzenie zawiera przełączniki usterek do aktywacji żądanych usterek oznaczonych numerami od F1 do F8.
• Panel stacji zawiera przełącznik włączania/wyłączania, lampki sygnalizacyjne, połączenia silnika i zaciski pomiarowe, przełączniki sterujące kierunkiem ruchu do przodu i do tyłu.
• Panel zawiera schemat połączeń silnika w układzie gwiazda i trójkąt.
• Stacja jest wyposażona w silnik trójfazowy do testowania obwodów elektrycznych.
• Stacja zawiera trójfazowy miernik cyfrowy, który automatycznie wyświetla napięcie i prąd silnika trójfazowego.
• Urządzenie jest pomalowane elektrostatycznie i zabezpieczone przed rdzą.
• Panel stacji zawiera elementy bezpieczeństwa dla studentów, takie jak wyłącznik automatyczny, wyłącznik przeciążeniowy i wyłącznik awaryjny.
