Opis

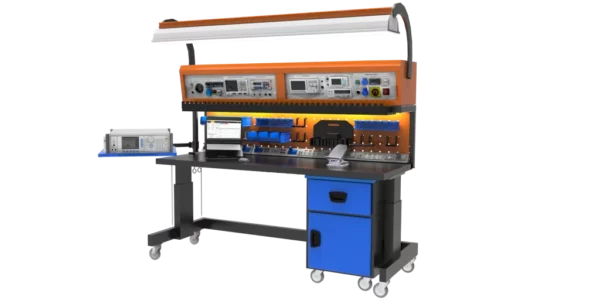

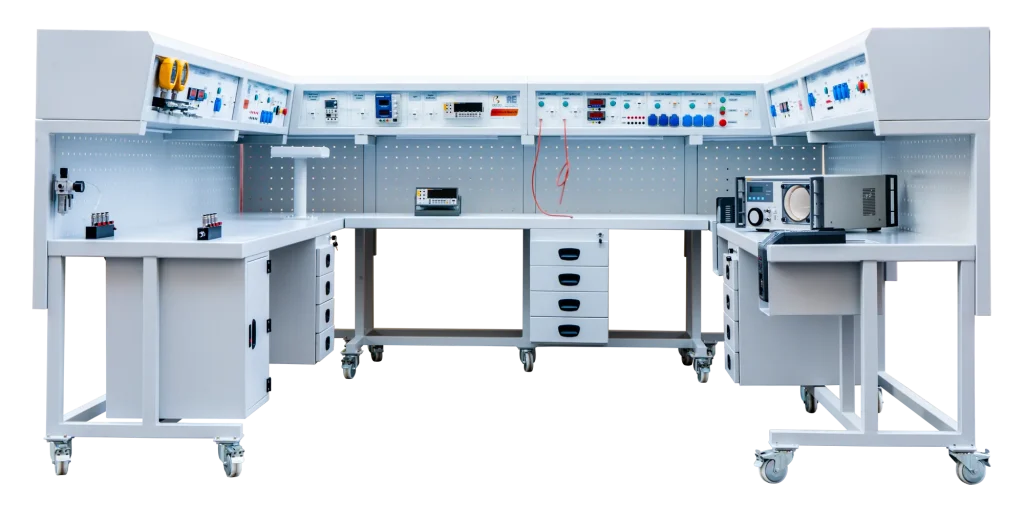

Rozwiązania RF (Radio Frequency) Calibration Bench zawierają moduły i urządzenia pomocnicze przeznaczone do weryfikacji i testowania przyrządów, takich jak nadajniki, mierniki i przełączniki. Konsole mogą pomieścić różne urządzenia, takie jak zasilacze, testery, kontrolery i moduły kalibracyjne, zapewniając funkcjonalne i elastyczne środowisko.
Dane techniczne
Nośność stołu:
- Obciążenie :200 kg Nośność powierzchniowa
Wymiary stołu:
- Szerokość: 2000 mm
- Głębokość: 900 mm
- Wysokość: 750 mm
- Średnica kółka 100 mm
- Regulowana wysokość: Wysokość stołu regulowana od 750 mm do 1200 mm (opcja)
Produkcyjny multimetr cyfrowy
- 15 funkcji pomiarowych, w tym pojemność, temperatura i digitalizacja.
- Rozszerzone zakresy pomiarowe: 10pA do 10A i 1 mohm do 100 Mohm
Regulowany zasilacz DC
- Dane znamionowe wyjścia DC
- Kanał 1: (0 – 30V), (0 – 3A)
- Kanał 2: (0 – 30V), (0 – 3A)
- Kanał 3: (0 – 5V), (0 – 3A)
- Maksymalna moc: 195W
- Regulacja obciążenia:
- Napięcie: ≤0. 02% + 4mV
- Prąd: ≤0. 2% + 3mA
Zmienne zasilanie AC
- Zmienne napięcie wyjściowe:
- 0 do 110 % powyżej wejścia linii
- 0 do 265 V 50 Hz, 10 A przy 240 V na wejściu
- 0 do 121 V 50 Hz, 10 A na wejściu 110 V
- 0 do 10 A prądu wyjściowego
Główne sterowanie zasilaniem
- Włącznik/wyłącznik
- Stop awaryjny
- Zasilanie włączone
- Woltomierz AC
- MCB & RCCB
- Włącznik światła
- 2x 220 VAC
Generator funkcyjny
- Max częstotliwość: 30MHz
- Kanały: 2
- Częstotliwość próbkowania: 200MSa/s
- Kształty fal: Sinusoidalny, kwadratowy, impulsowy, rampa, szum, DC, arbitralny
- Zasilanie: DC5V, 2A
Oscyloskop
- Kanały: 2
- Pasmowość: 200 MHz
- Częstotliwość próbkowania: 1 GS/s
- Źródło zasilania
- Zasilanie: 100 do 240 VAC RMS ±10%
27 GHz Low Phase Noise Reference Source
- Highlights
- „Self- charakterystyka” pozwala uniknąć obliczania współczynników korekcji dla każdego komponentu w systemie dostarczania sygnału
- Obsługuje szeroki zakres obciążeń kalibracji RF
- Zmniejsza liczbę przyrządów i połączeń wymaganych w systemie kalibracji RF
- Zintegrowany licznik częstotliwości 300 MHz i podwójny odczyt miernika mocy eliminują potrzebę stosowania dodatkowych przyrządów
- Specyficzny interfejs kalibracji upraszcza zadania technika
- Zintegrowany licznik częstotliwości 300 MHz i podwójny odczyt miernika mocy eliminują potrzebę stosowania dodatkowych przyrządów
- Zintegrowany interfejs kalibracji upraszcza zadania technika Specyficzny interfejs upraszcza zadania technika
- Uproszczone obliczenia niepewności
- Niższe koszty utrzymania systemu RF
- Dzięki automatyzacji, skraca czas kalibracji analizatora widma nawet o 50% w porównaniu z metodami ręcznymi
- Urządzenia do kalibracji RF, w tym:
- Analizatory widma, w tym modele o wyższych częstotliwościach
- Czujniki mocy RF
- Mierniki i analizatory modulacji
- Odbiorniki pomiarowe
- Liczniki częstotliwości
- Tłumiki i komponenty RF
- Oscyloskopy wysokiej częstotliwości
Źródło referencyjne o niskim poziomie szumów fazowych
- Ważne cechy
- Obsługuje szeroki zakres kalibracji RF. szeroki zakres kalibracji RF
- Zmniejsza liczbę przyrządów i połączeń wymaganych dla systemu kalibracji RF
- „What you set is what you get” dokładne dostarczanie sygnału bezpośrednio do wejścia DUT
- Zintegrowany licznik częstotliwości 50 MHz eliminuje potrzebę stosowania dodatkowego przyrządu
- Specyficzny dla kalibracji interfejs upraszcza zadania technika specyficzny interfejs upraszcza zadania technika
- Upraszcza obliczenia niepewności poprzez dostarczanie znanych sygnałów bezpośrednio do testowanego urządzenia (DUT)
- Obniża koszty utrzymania systemu RF
- Dzięki automatyzacji, skraca czas kalibracji analizatora widma nawet o 50% w porównaniu z metodami ręcznymi
- Urządzenia do kalibracji RF, w tym:
- Analizatory widma
- Mierniki i analizatory modulacji
- Mierniki i czujniki mocy RF
- Liczniki częstotliwości
- Attenuatory
Zakres dostawy
- Ławka kalibracyjna częstotliwości radiowych (RF) (MW104)
- Twarda instrukcja obsługi
Opcje
Szczegóły techniczne
- Stanowisko laboratoryjne do kalibracji częstotliwości radiowych oferuje kompaktową, adaptowalną przestrzeń roboczą do szeregu zastosowań kalibracyjnych, testowych i pomiarowych.
- System testowy opiera się głównie na sekcji nadbudowy stołu, która składa się ze stołu roboczego z szafką podłogową; sekcja kalibracyjna zawierająca wszystkie wbudowane moduły wymagane do obsługi systemu.
- System odgrywa ważną rolę w wielu zastosowaniach, ponieważ jest wykorzystywany w wielu dziedzinach, takich jak edukacja, badania i rozwój, zapewnienie jakości, audyt oraz w produkcji.
- Nowoczesne kalibratory często wyprowadzają również dane dla różnych operacji elektrycznych, w tym napięcia, rezystancji i prądu.
- Ławki powinny być wystarczająco elastyczne, aby testerzy o różnym wzroście, poziomie umiejętności i preferencjach siedzenia i stania mogli z łatwością z nich korzystać.
- Zawiera ławkę ramową z solidnymi stalowymi ramami końcowymi i usztywnieniami krzyżowymi, aby zapewnić maksymalne wzmocnienie.
- Dostępne są również dodatkowe elementy wyposażenia. Standardowe ramiona i konsola są zamontowane na wytrzymałej ramie, z dostarczonym perforowanym panelem.
- Trener zawiera oprogramowanie, które dzięki mierzonym parametrom może być wyświetlane i przechowywane.
- Interaktywne oprogramowanie, które jest dostarczane z jednostką edukacyjną, zostało zaprojektowane tak, aby było pomocne podczas eksperymentów, poprzez rejestrowanie odczytów i wykonywanie obliczeń, które weryfikują wydajność stołu testowego.
- Akcesoria do stołu (opcjonalnie)
- Panel narzędziowy
- Struktura stalowa.
- Akcesoria panelu narzędziowego:
- Szynki do podwieszania i skrzynki odbiorcze.
- Zestawy haczyków
- Przegródki na półki
- Plastikowe wiszące pojemniki z wieszakami
- Zespół drążka i 4-calowej półki
- Uchwyty na śrubokręty (po 6 sztuk)
- Uchwyty na młotki
- Asortyment (22) dodatkowych haczyków i wsporników
Wsporniki do przyrządów
- Wsporniki do różnych przyrządów procesowych (przetworniki ciśnienia, przełączniki itp.), przełączniki itp. )
- Prawidłowo zamocowane przyrządy ułatwiają kalibrację i naprawę.
- Zawiera płytkę i wspornik rurowy, które są kompatybilne z urządzeniami o standardowych rozmiarach.
Uchwyty warsztatowe
- Uchwyty na monitor & Tacka na klawiaturę
- Uchwyty na dokumenty & Uchwyt na tablet/telefon komórkowy
- Szczelina profilowa o mocnej pozycji, do różnych typowych elementów mocujących, w tym wsporników monitora, lamp i akcesoriów.
- Dokumenty i ilustracje mogą być szybko umieszczane.
- Dwa magnesy są dostarczane z uchwytem na dokumenty.
- Wyświetlacz, który jest przymocowany do oddzielnego uchwytu, zwalnia miejsce na blacie.
- Regulowany uchwyt na wyświetlacz zwiększa ergonomię pracy.
- Tacka na klawiaturę jest zamocowana pod blatem.
- Konstrukcja stalowa.
