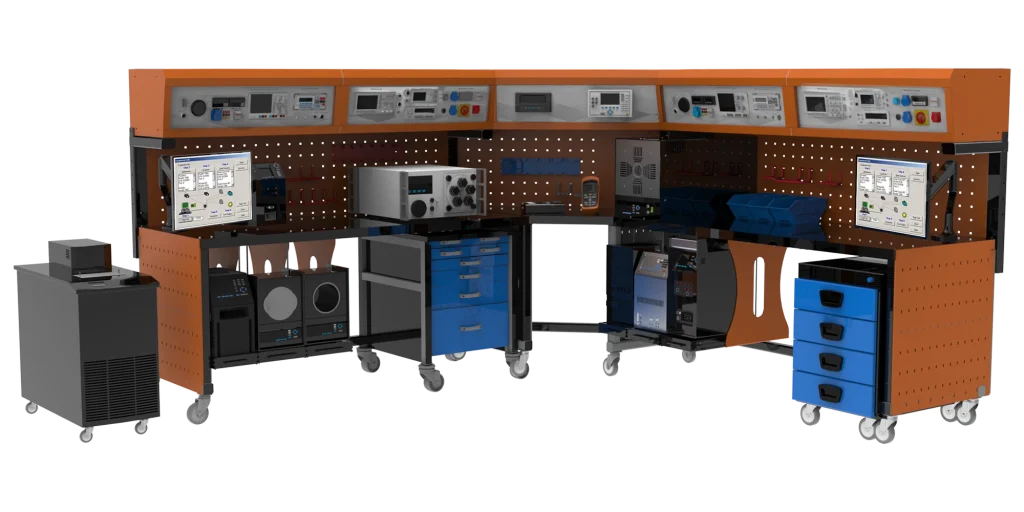

Opis produktu – Stanowisko do kalibracji temperatury i wilgotności
Stanowisko do kalibracji temperatury i wilgotności zawiera moduły i urządzenia pomocnicze do weryfikacji i testowania przyrządów, w tym symulatory temperatury, źródła ciepła, wskaźniki, systemy kalibracji, czujniki i inne. To stanowisko kalibracyjne integruje stół roboczy z modułowymi konsolami, tworząc wygodną przestrzeń roboczą do zadań kalibracyjnych. Konsole na stanowisku mogą pomieścić zasilacze, testery, kontrolery, moduły kalibratorów i inny sprzęt, tworząc w pełni funkcjonalną przestrzeń roboczą. Każde stanowisko testowe do kalibracji jest dostosowane do specyficznych preferencji użytkownika końcowego i oferuje rozszerzalne opcje przechowywania dla niestandardowych konfiguracji.
Specyfikacja – Stanowisko do kalibracji temperatury i wilgotności
Dane techniczne
Nośność stołu:
- Obciążenie:200 kg Nośność powierzchniowa
Wymiary stołu:
- Szerokość: 2000 mm
- Głębokość: 900 mm
- Wysokość: 750 mm
- Średnica kółka 100 mm
- Regulowana wysokość: Wysokość stołu regulowana od 750 mm do 1200 mm (opcja)
Produkcyjny multimetr cyfrowy
- 15 funkcji pomiarowych, w tym pojemność, temperatura i digitalizacja.
- Rozszerzone zakresy pomiarowe: 10pA do 10A i 1 mohm do 100 Mohm
Regulowany zasilacz DC
- Dane znamionowe wyjścia DC
- Kanał 1: (0 – 30V), (0 – 3A)
- Kanał 2: (0 – 30V), (0 – 3A)
- Kanał 3: (0 – 5V), (0 – 3A)
- Maksymalna moc: 195W
- Regulacja obciążenia:
- Napięcie: ≤0. 02% + 4mV
- Prąd: ≤0. 2% + 3mA
Zmienne zasilanie AC
- Zmienne napięcie wyjściowe:
- 0 do 110 % powyżej wejścia linii
- 0 do 265 V 50 Hz, 10 A przy wejściu 240 V
- 0 do 121 V 50 Hz, 10 A przy napięciu wejściowym 110 V
- 0 do 10 A prądu wyjściowego
Główne sterowanie zasilaniem
- Włącznik/wyłącznik
- Stop awaryjny
- Włącznik zasilania
- Woltomierz AC
- MCB & RCCB
- Włącznik światła
- 2x 220 VAC
Ultra-Cool Field Metrology Well
- Zakres temperatur przy 23 °C: -95 °C do 140 °C (-139 °F do 284 °F)
- Dokładność wyświetlania: ± 0,2 °C w pełnym zakresie
- Dokładność z zewnętrznym odniesieniem [3]: ± 0,05 °C w pełnym zakresie
- Stabilność: ± 0,015 °C w pełnym zakresie
- Równomierność osiowa przy 40 mm (1,6 cala): ± 0,05 °C pełny zakres
- Gradient promieniowy: ±0,01 °C pełny zakres
Piec do kalibracji termopar
- Warunki pracy
- Temperatura pracy: 5 °C do 40 °C
- Temperatura przechowywania: -20 °C do 70 °C
- Wilgotność: maksymalnie 80 % dla temperatury <31 °C, malejąca liniowo do 50 % przy 40 °C
- Wysokość: <2,000 m (6,562 stóp)
- Wymagania dotyczące zasilania: 230 V ac (±10 %), 50/60 Hz, 20 A
- Moc grzałki: 4000 W przy 230 V ac
- Zabezpieczenie nadprądowe
- System: wyłącznik nadprądowy 20 A, 250 V
- Bezpiecznik grzałki głównej: F 12 A, 250 V
- Bezpiecznik grzałki strefowej: F 12 A, 250 V
Studzienki do pomiarów terenowych
- Chłodzi do -25 °C w 15 minut i nagrzewa do 660 °C w 15 minut dla skrócenia czasu między punktami testowymi
- Dokładne pomiary temperatury od -25 °C do 660 °C
- Specyfikacje gwarantowane w zakresie temperatur otoczenia od 13 °C do 33 °C
- Warunki pracy od 0 °C do 50 °C
Kalibratory studzienek metrologicznych
- Głębokość zanurzenia do 203 mm (8 cali)
- Opcjonalne wejście referencyjne ITS- 90 odczytuje PRT z dokładnością ±0. 006 °C
- Zakres temperatur od -45 °C do 700 °C
Precyzyjny kalibrator podczerwieni (IR)
- Zakres temperatur: przy 23°C otoczenia (od -15°C do 120°C)
Generator wilgotności
- Napięcie sieciowe AC: od 100 V do 240 V ±10%
- Standardowy zakres częstotliwości: 47 Hz do 63 Hz
- Pobór mocy: 300 VA
- Zakres wilgotności roboczej, od 18 °C do 28 °C: Do 80% wilgotności względnej
- Wyjście zasilania przetwornika: 12 V dc, maks. 1 A, bezpiecznik: F 1A 250V (szybki wydmuch)
Przenośne łaźnie kalibracyjne
- Wymagania dotyczące zasilania
- 100 V do 115 V (± 10 %) 50/60 Hz, 1150 W
- 200 V do 230 V (± 10 %) 50/60 Hz, 1150 W
- Pojemność cieczy: 2. 5 litrów (0,66 galona)
- Maksymalna głębokość cieczy: 154 mm (6,1 cala)
Standardy termopar typu R i typu S
Sondy termistorowe
- Zakres: 0 °C – 100 °C
- Rezystancja znamionowa przy 25 °C: 7. 5 kΩ
Termometr, 4-kanałowy
- Wejścia
- 2 kanały PRT/termistor i 2 kanały termopary
- lub 4 kanały PRT/termistor
- lub 4 kanały termopary
- Zakres temperatur
- PRT: -308 do 1760°F (-189 do 960°C)
- Termistor: -58 do 302°F (-50 do 150°C)
- Termopara: -454 do 3272°F (-270 do 1800°C)
- Zakres pomiarowy
- PRT: 0 do 400 Ω
- Termistor: 0 do 500 kΩ
- Termopara: -10 do 100 mV
Zakres dostawy
- Stanowisko do kalibracji temperatury i wilgotności (MW102)
- Twarda instrukcja obsługi
Opcje
Szczegóły techniczne
- Stanowisko laboratoryjne do kalibracji temperatury i wilgotności oferuje kompaktową, adaptowalną przestrzeń roboczą do szeregu zastosowań kalibracyjnych, testowych i pomiarowych.
- System testowy opiera się głównie na sekcji nadbudowy stołu, która składa się ze stołu roboczego z szafką podłogową, testu i lampy; sekcja kalibracyjna zawierająca wszystkie wbudowane moduły wymagane do obsługi systemu.
- System odgrywa ważną rolę w wielu zastosowaniach, ponieważ jest używany w wielu dziedzinach, takich jak edukacja, badania i rozwój, zapewnienie jakości, audyt i produkcja.
- Kalibrator temperatury jest narzędziem używanym do sprawdzania, czy urządzenie temperaturowe działa w ramach wcześniej określonych poziomów dokładności lub niepewności.
- Ławki powinny być wystarczająco elastyczne, aby testerzy o różnym wzroście, poziomie umiejętności i preferencjach siedzenia i stania mogli z łatwością z nich korzystać.
- Zawiera ławkę ramową z solidnymi stalowymi ramami końcowymi i usztywnieniami krzyżowymi, aby zapewnić maksymalne wzmocnienie.
- Dostępne są również dodatkowe elementy wyposażenia. Standardowe ramiona i konsola są zamontowane na wytrzymałej ramie, z dostarczonym perforowanym panelem.
- Trener zawiera oprogramowanie, dzięki któremu mierzone parametry mogą być wyświetlane i przechowywane.
- Interaktywne oprogramowanie dołączone do jednostki edukacyjnej zostało zaprojektowane tak, aby było pomocne podczas eksperymentów, rejestrując odczyty i wykonując obliczenia, które weryfikują wydajność stanowiska testowego.
Sekcja konstrukcji stołu
- Tylne nogi stołu jako kolumna o profilu systemowym ze zintegrowanym kanałem kablowym
- Nakrętki szczelinowe do dużych obciążeń na nogach stołu do mocowania akcesoriów
- Centralnie umieszczona składana klapa kablowa
- Kabel o dużej objętości dostępny z przodu. Kabel o dużej objętości dostępny od przodu
- W przypadku ustawienia obok siebie okablowanie można poprowadzić prosto
- Regulatory wysokości do poziomowania na nierównych podłogach
- Profil systemowy można rozszerzyć z tyłu
- 4 podwójne kółka skrętne o średnicy 100 mm, 2 z nich blokowane
- Nośność 100 kg na kółko
Akcesoria do stołu (opcjonalnie)
- Panel narzędziowy
- Konstrukcja stalowa.
- Akcesoria panelu narzędziowego:
- Szynki do podwieszania i skrzynki odbiorcze.
- Zestawy haczyków
- Przegródki na półki
- Plastikowe wiszące pojemniki z wieszakami
- Zespół drążka i 4-calowej półki
- Uchwyty na śrubokręty (po 6 sztuk)
- Uchwyty na młotki Uchwyty na młotki
- Zestaw (22) dodatkowych haków i wsporników
Podpórka na przyrządy
- Podpórka na różne przyrządy procesowe (przetworniki ciśnienia, przełączniki itp. )
- Prawidłowo zamocowane przyrządy ułatwiają kalibrację i naprawę.
- Zawiera płytkę i wspornik rurowy, które są kompatybilne z urządzeniami o standardowych rozmiarach.
Uchwyty na stół warsztatowy
- Uchwyty na monitor & Tacka na klawiaturę
- Uchwyty na dokumenty & Uchwyt na tablet/telefon komórkowy
- Szczelina profilowa o mocnej pozycji, do różnych typowych elementów mocujących, w tym wsporników monitora, lamp i akcesoriów, użyj wytrzymałej szczeliny.
- Dokumenty i ilustracje można szybko zamieścić.
- Dwa magnesy są dołączone do uchwytu na dokumenty.
- Wyświetlacz przymocowany do oddzielnego uchwytu zwalnia miejsce na blacie.
- Regulowany uchwyt na wyświetlacz zwiększa ergonomię pracy.
- Tacka na klawiaturę jest zamocowana pod blatem.
- Konstrukcja stalowa.
