Stanowisko do pomiarów elektrycznych

Opis

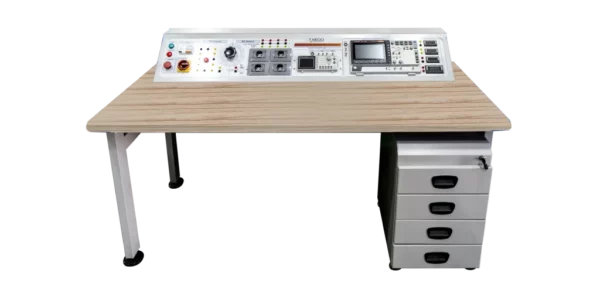

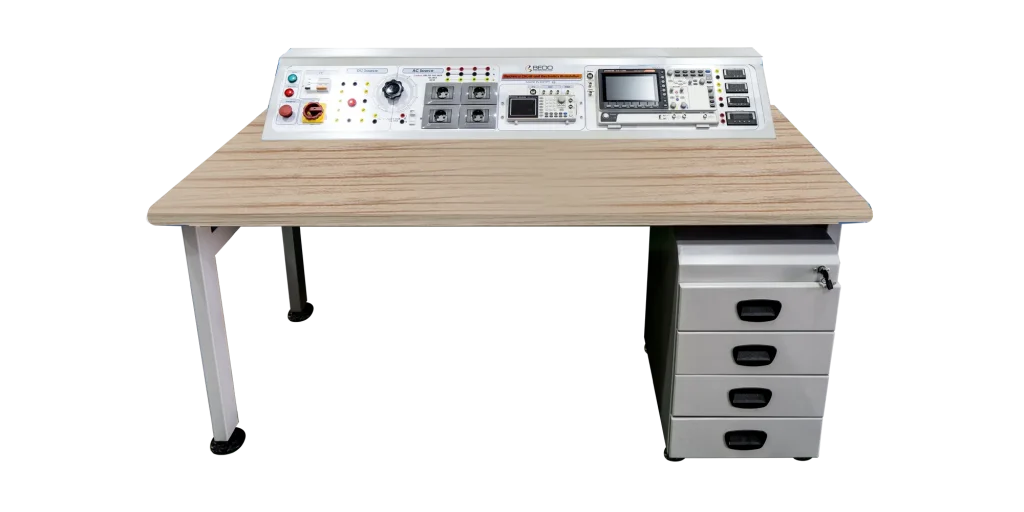

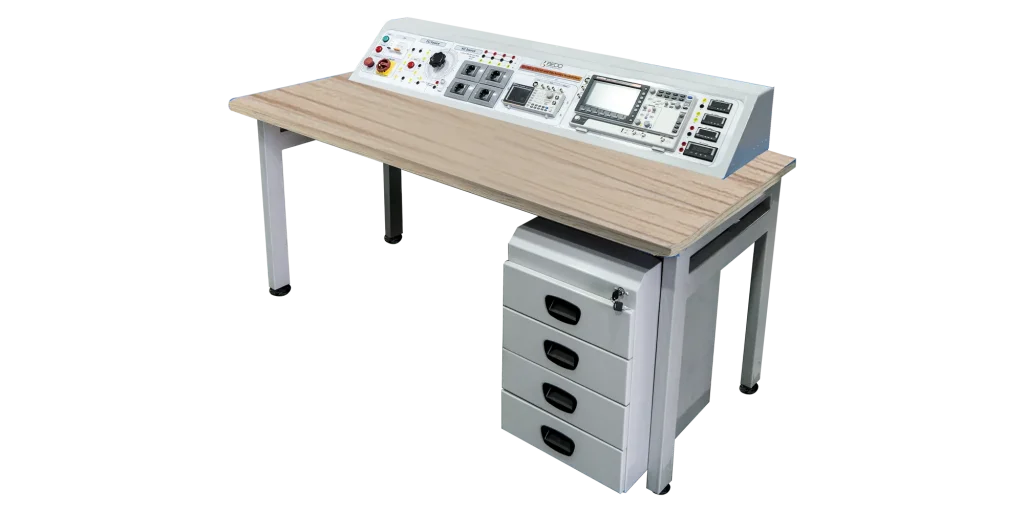

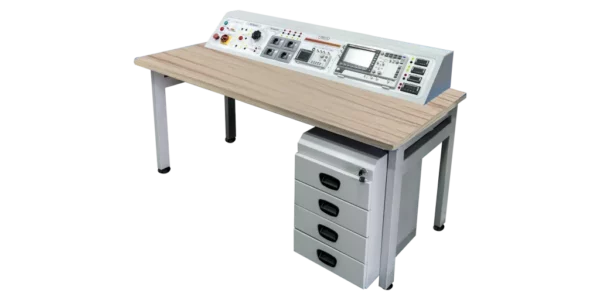

Ten stół roboczy pozwala uczestnikom szkolenia na wykonywanie szerokiego zakresu pomiarów elektrycznych w jednym miejscu, po podłączeniu różnych urządzeń do tego stołu roboczego, uczestnicy będą mogli mierzyć prąd, napięcie i wyświetlać odpowiednie przebiegi. Stanowisko jest łatwe w użyciu i zapewnia najbardziej potrzebne pomiary wymagane w każdym laboratorium elektrycznym.

Dane techniczne

Przełącznik ON/OFF: 32 A
Wyłącznik:
- 32 A
- 2-Pole
RCCB:
- 32 A
- 2-Pole
Źródło zmienne AC/DC
- Maksymalne napięcie: 250V
- Maksymalny prąd: 10A
Źródło stałe DC
- +3. 5 V, -5 V, +5 V, -12 V, +12 V, -15 V, +15 V, +24 V
Stałe źródło AC
- Maksymalne napięcie: 220-240 VAC
- Maksymalny prąd: 16 A
- Częstotliwość: 50 Hz
Generator funkcyjny
- 0. 1 Hz do 5/12/25 MHz z rozdzielczością 0,1 Hz
- Fala sinusoidalna, kwadratowa, trójkątna, szum i fala arbitralna
- Częstotliwość próbkowania 20 MSa/s, 10-bitowa rozdzielczość pionowa i pamięć 4 tys. punktów dla fali arbitralnej
- 1% ~ 99% regulowany cykl pracy dla fali kwadratowej
Oscyloskop
- Pasmo analogowe: 100 MHz
- Czas narastania: 3,5 ns
- Kanały: 2
- Maksymalna częstotliwość próbkowania: 1 GSa/s
- Wyświetlacz: 7″ TFT, 800×480 pikseli
- Impedancja wejściowa: 1 MΩ // 16 pF
- Poziom sygnału: 1 ns/div – 100s/div
- Rozdzielczość pionowa: 1 mV/div – 10 V/div

Zakres dostawy

Stół roboczy do pomiarów elektrycznych (CW – 004)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Ten system szkoleniowy obsługuje jednofazowe zasilanie urządzeń elektrycznych i jest przeznaczony do wykonywania pomiarów elektrycznych.
System jest dostarczany z 2-biegunowymi wyłącznikami automatycznymi w celu zapewnienia ochrony przed przetężeniem i zapobiegania uszkodzeniom komponentów elektrycznych.
System jest również wyposażony w 2-biegunowy RCCB w celu zapewnienia ochrony uczestników szkolenia przed wyciekiem energii elektrycznej.
W systemie szkoleniowym znajdują się dwie diody LED wskazujące, że system jest gotowy do pracy, podczas gdy druga dioda LED świeci się w przypadku ochrony przed przeciążeniem.
System szkoleniowy jest zasilany ze źródeł prądu przemiennego i stałego. Zasilacz DC jest wyposażony w stałe zaciski zasilania o różnych napięciach i zmienne zaciski zasilania. Podczas gdy zasilanie AC jest wyposażone w stałe i zmienne zaciski zasilania, a także zaciski uziemiające dla stałego zasilania.
Autotransformator jest dostarczany w celu kontrolowania napięcia zasilania DC i AC. Dodatkowo, dioda LED alarmu jest dostarczana w celu ostrzeżenia użytkownika w przypadku przekroczenia limitu prądu 10 A.
Zabezpieczenie bezpiecznikowe jest dostarczane w sekcji zasilania AC/DC w celu ochrony systemu przed nadmiernym prądem.
Cztery wtyczki 220 V są dostarczane w celu umożliwienia uczestnikom szkolenia podłączenia dowolnych urządzeń zewnętrznych.
Generator funkcyjny jest dostarczany ze wszystkimi portami wejściowymi i wyjściowymi wraz z portem kablowym USB, który służy do generowania różnych typów przebiegów elektrycznych w szerokim zakresie częstotliwości.
Urządzenie oscyloskopowe jest również dostarczane w systemie szkoleniowym z portami połączeniowymi i portem kablowym USB w celu wyświetlania i analizowania przebiegów.
Cztery wyświetlacze są dostarczane do odczytu prądu i napięcia AC i DC, każdy wyświetlacz jest dostarczany z zaciskami połączeniowymi.
System szkoleniowy jest dostarczany z poziomą ławką, na której uczestnicy szkolenia mogą umieścić używany sprzęt.
Szuflady są dostarczane w ramach systemu, aby pomieścić wszystkie używane komponenty w celu ochrony przed zużyciem i uszkodzeniem
System szkoleniowy jest dostarczany z włącznikiem / wyłącznikiem i przyciskiem awaryjnym w przypadku jakichkolwiek niedogodności.
