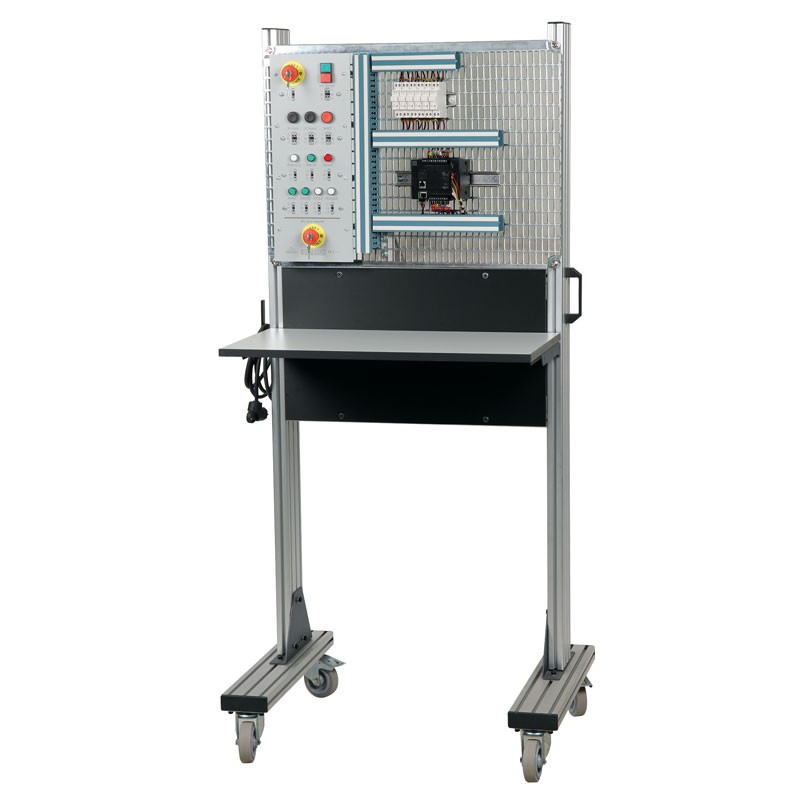

Stanowisko dydaktyczne do diagnostyki usterek sterownika PLC PLC-DIAG Langlois

PLC-DIAG to stanowisko dydaktyczne przeznaczone do wprowadzania i diagnozowania usterek w różnych punktach instalacji automatyki. Wyszukiwanie usterek prowadzone jest wokół sterownika PLC Schneider® M221. Usterki wybierane są przez nauczyciela za pomocą przełączników umieszczonych pod tylną klapą stanowiska.

Dla bezpieczeństwa użytkownika napięcie obwodu nie przekracza 24 VAC – uczniowie mogą wykonywać pomiary i testy w pełni bezpiecznie, niezależnie od rodzaju usterki. Zasilanie 230 VAC doprowadzone jest przewodem 3 m z wtyczką 2P+E, bezpiecznie ukrytym za panelem. Stanowisko dostarczane jest okablowane i w pełni gotowe do pracy, z materiałami dydaktycznymi
(ćwiczenia dla ucznia i nauczyciela oraz przykładowe programy PLC).

Cele dydaktyczne

• zrozumienie okablowania sterownika programowalnego PLC
• wgrywanie programu do sterownika PLC poprzez połączenie Ethernet
• symulacja najczęstszych usterek instalacji automatyki z sygnałem analogowym
• analiza i interpretacja wyników

Ćwiczenia praktyczne

• identyfikacja poszczególnych komponentów i tworzenie schematów elektrycznych
• wgrywanie programu PLC przez USB oraz Ethernet z oprogramowaniem SoMachine Basic
• podgląd stanów wejść/wyjść PLC w oprogramowaniu SoMachine Basic
• wyszukiwanie usterek w obwodzie przy użyciu przyrządów pomiarowych

Opis usterek (przełączniki)

Skład zestawu

• 1 rama jezdna (dwa koła z hamulcem), wymiary H1800 × 800 × 700 mm
• 1 półka melaminowa 750 × 400 mm
• 1 kalibrator pętli prądowej 4–20 mA (w komplecie) do generowania sygnału 4–20 mA na wejściu PLC

Rama okablowania (wiring frame) wyposażona w:

• 1 dwubiegunowe zabezpieczenie bezpiecznikowe
• 1 sterownik PLC Schneider® M221-14I / 100 przekaźników, Ethernet, z kartą analogową 4–20 mA
• 2 styczniki
• 1 moduł interfejsu wejść/wyjść analogowych (4–20 mA / 0–10 V) do PLC

Panel PVC (pulpit operatorski):

• 1 przycisk bezpieczeństwa (grzybkowy)
• 1 przycisk ON/OFF z sygnalizacją
• 2 przyciski ON + 1 przycisk OFF
• 3 lampki białe, 3 zielone, 1 czerwona
• 1 wyłącznik awaryjny dla nauczyciela
• wszystkie połączenia lampek i przycisków wyprowadzone na zaciski przemysłowe licujące z panelem – uczniowie mogą łatwo sondą odczytać napięcie i sprawdzić obwody

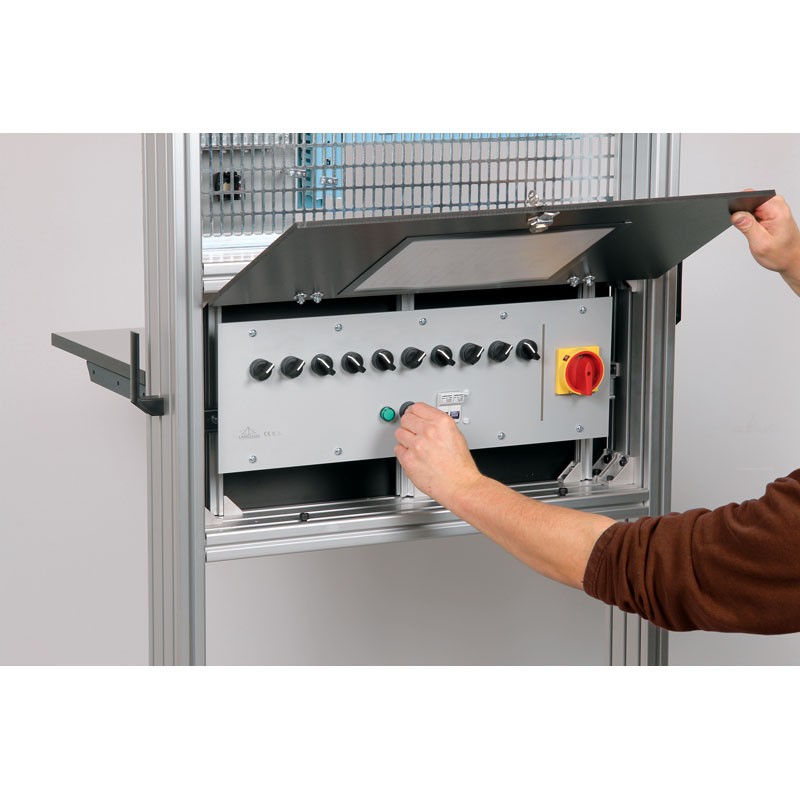

Moduł zamykany klapą (sterowanie usterkami):

• 10 przełączników do wprowadzania usterek (patrz tabela wyżej)
• 1 wyłącznik główny
• 1 wyłącznik różnicowo-nadprądowy RC 30 mA – 16 A
• 1 dwubiegunowe zabezpieczenie obwodu 24 VAC
• 1 wyłącznik na kluczyk z sygnalizacją do załączania zasilania ramy okablowania

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany okablowany i w pełni gotowy do pracy, z materiałami dydaktycznymi dla ucznia i nauczyciela oraz przykładowymi programami PLC.
