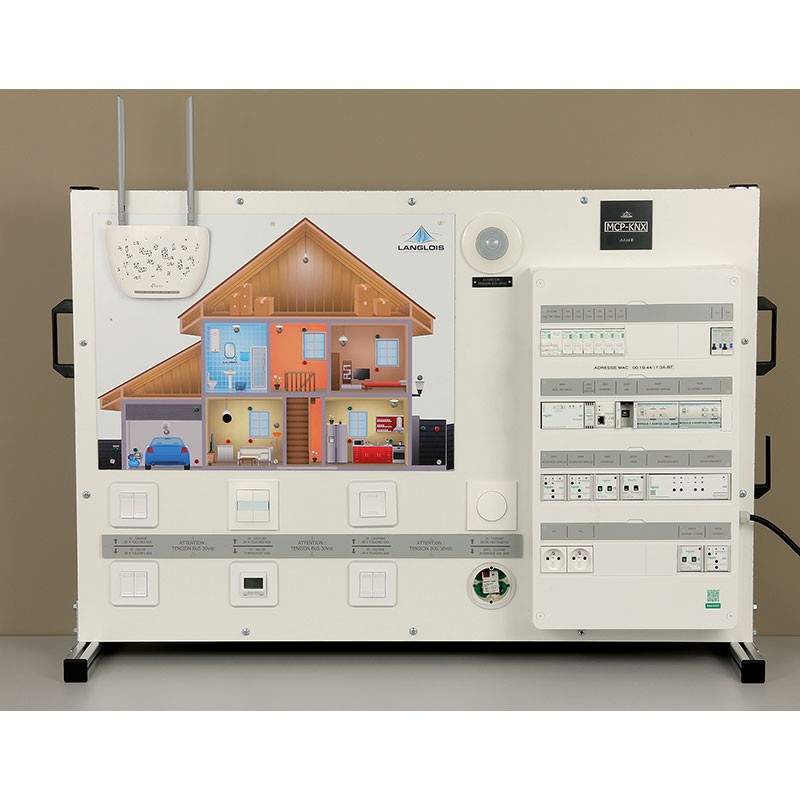

Stanowisko dydaktyczne inteligentnego domu – automatyka budynkowa KNX MCP-KNX Langlois

MCP-KNX to kompletne stanowisko dydaktyczne prezentujące technologię automatyki budynkowej KNX na modelu inteligentnego, podłączonego domu. KNX to otwarty, wieloproducencki standard magistralowy – rozwiązanie pozwala uczniom zdobyć i zweryfikować umiejętności potrzebne do dyplomu z zakresu elektryki i środowisk podłączonych (smart home)          w prostym, przejrzystym środowisku instalacji domowej.

Łączniki domowe oraz komponenty KNX zintegrowane są na panelu czołowym. Przezroczysta płyta na adapterze uniwersalnym osłania złącza i chroni styki elektryczne – dostępne pozostają jedynie  przyciski programujące, które są łatwo wyjmowane, aby łatwić dostęp podczas programowania. Komponenty okablowane są na panelu tylnym poprzez zaciski przemysłowe, co zapobiega zużyciu  zacisków samych elementów. Stanowisko dostarczane jest z oprogramowaniem ETS Lite do programowania modelu.

Dostępne wersje

Wymiary: wersja stołowa 1200 × 410 × 845 mm (68 kg),
wersja na kółkach 1200 × 700 × 1700 mm (92 kg).
Obie dostarczane okablowane i skonfigurowane, z autonomiczną, odizolowaną
siecią WiFi oraz materiałami dydaktycznymi dla ucznia i nauczyciela.

Cele dydaktyczne

• poznanie środowiska automatyki domowej na symulowanej instalacji elektrycznej
• zapoznanie się z wieloproducencką instalacją automatyki KNX i jej funkcjami
• zrozumienie specyfikacji instalacji elektrycznej
• tworzenie schematów elektrycznych i listy komponentów
• analiza kart katalogowych producenta
• konfiguracja komponentów KNX
• wykonanie okablowania i podłączenia elementów przewodami na zaciskach przemysłowych
• uruchomienie instalacji (commissioning)

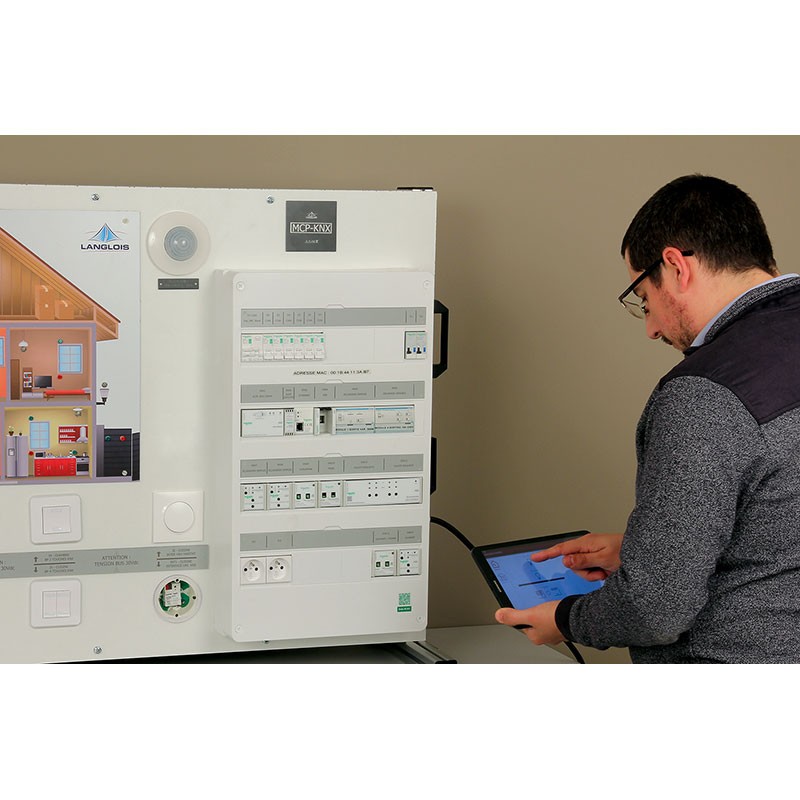

• konfiguracja sieci WiFi do sterowania z tabletu lub smartfona

Skład zestawu – panel czołowy

• 1 czujnik podczerwieni KNX

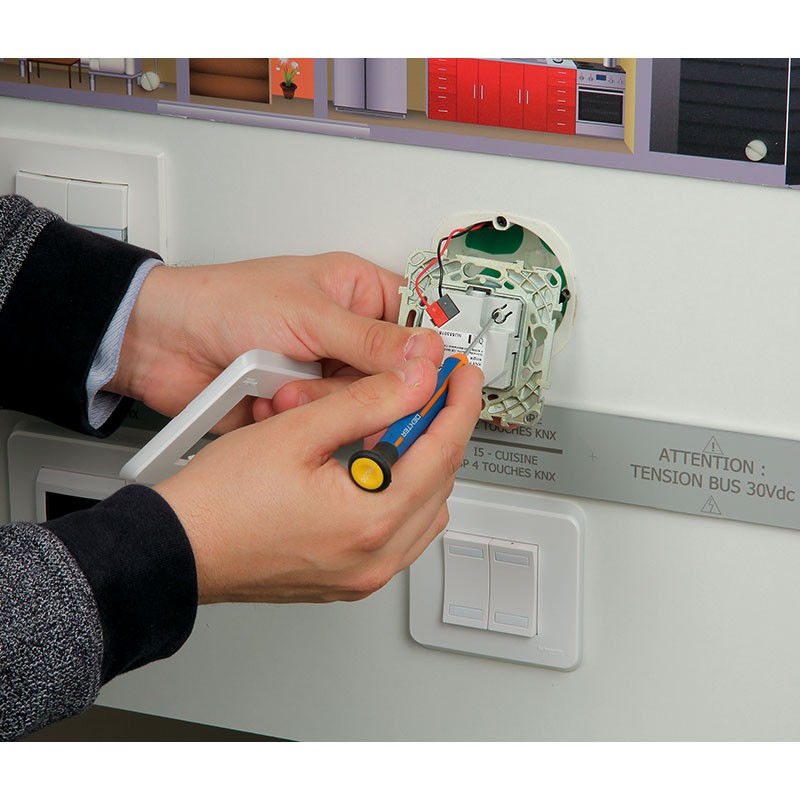

• 4 programowalne łączniki KNX 4-przyciskowe
• 1 programowalny łącznik KNX 2-przyciskowy
• 1 programowalny termostat KNX z wyświetlaczem i klawiszami (tryb komfort, nocny, Eco, nastawa T °C)
• 1 prosty łącznik schodowy typu standardowego domowego

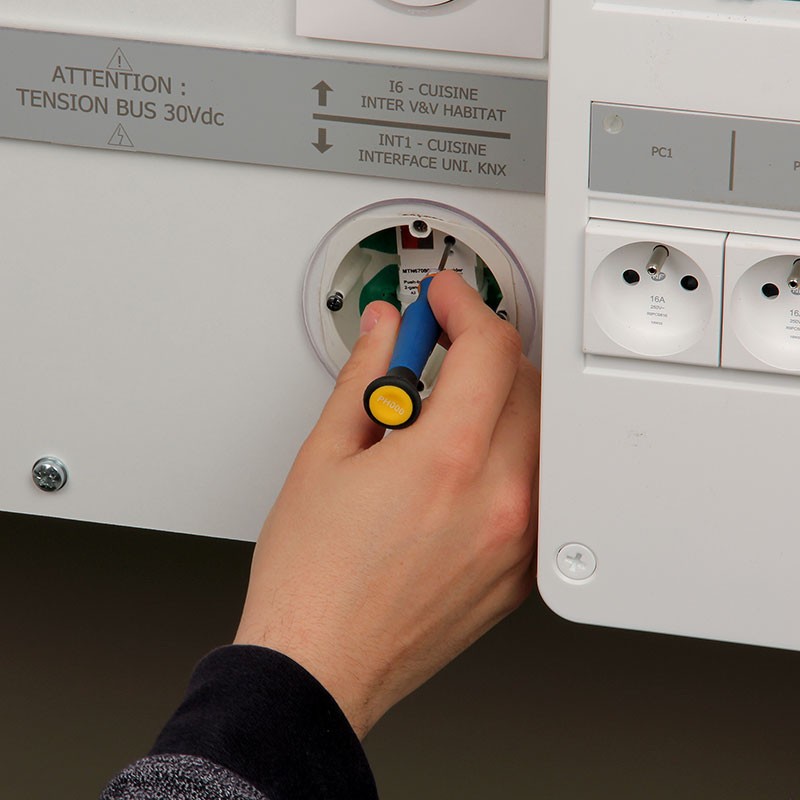

• 1 uniwersalny adapter KNX (przykład zastosowania w domach do renowacji)
• 1 skonfigurowany router WiFi (lokalna sieć dedykowana systemowi)
• 1 pilot zdalnego sterowania + 1 przewód zasilający AC

Nadruk podłączonego domu (symulacja LED):

• 1 LED symulująca uderzenie/alarm
• 2 LED – otwieranie/zamykanie bramy garażowej
• 2 LED – otwieranie/zamykanie bramy wjazdowej
• 1 LED – praca pompy podlewania
• 8 LED – symulacja prostego oświetlenia
• 8 LED – otwieranie/zamykanie 4 rolet
• 1 LED – działanie konwektora
• 1 lampka symulacji oświetlenia regulowanego
• 1 lampka symulacji sterowanego gniazda zasilania

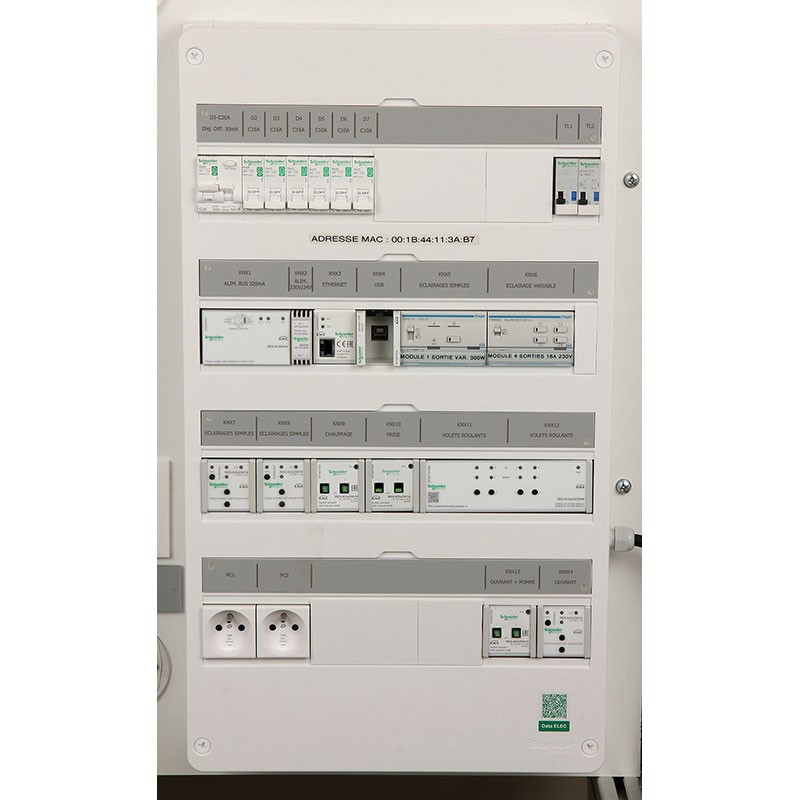

Panel rozdzielnicy modułowej:

• 1 wyłącznik różnicowoprądowy 20 A – 30 mA
• 2 wyłączniki nadprądowe 16 A
• 4 wyłączniki nadprądowe 10 A (grzewczy, oświetlenie, rolety, gniazdo sterowane, brama i podlewanie)
• 2 gniazda modułowe + 2 modułowe przełączniki zdalne
• 1 zasilacz magistrali KNX (320 mA) dla 32 urządzeń
• 1 zasilacz 24 VDC dla bramki KNX / IP
• 1 bramka KNX / IP Inside Control
• 1 interfejs programujący / USB / złącze KNX
• 1 zestaw sterowników (aktorów) KNX do zarządzania: konwektorem, roletą, oświetleniem regulowanym, wyjściami dyskretnymi i gniazdem zasilania

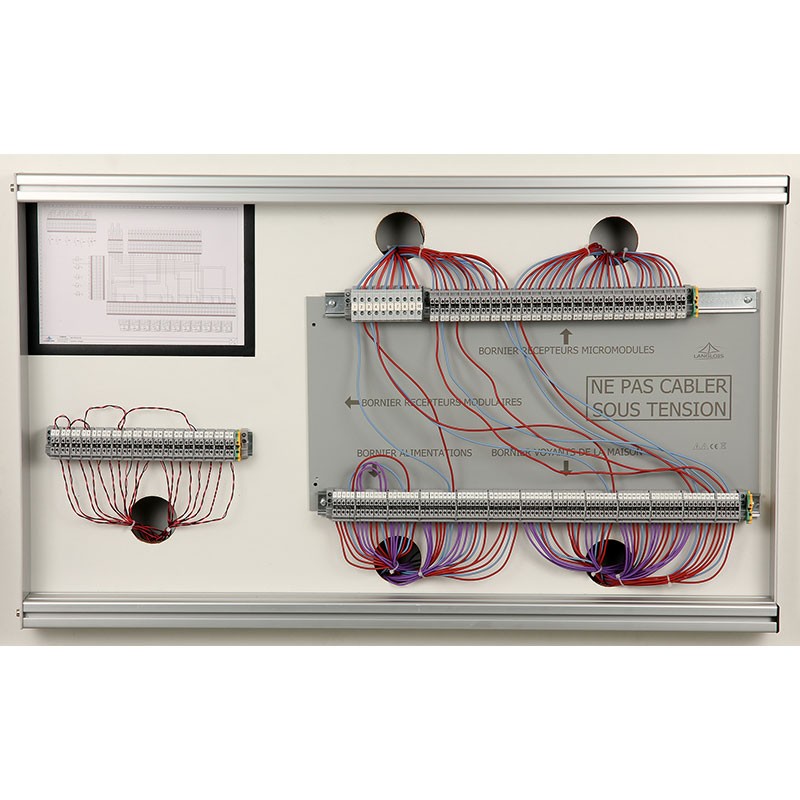

Panel tylny (okablowanie – zależnie od wersji)

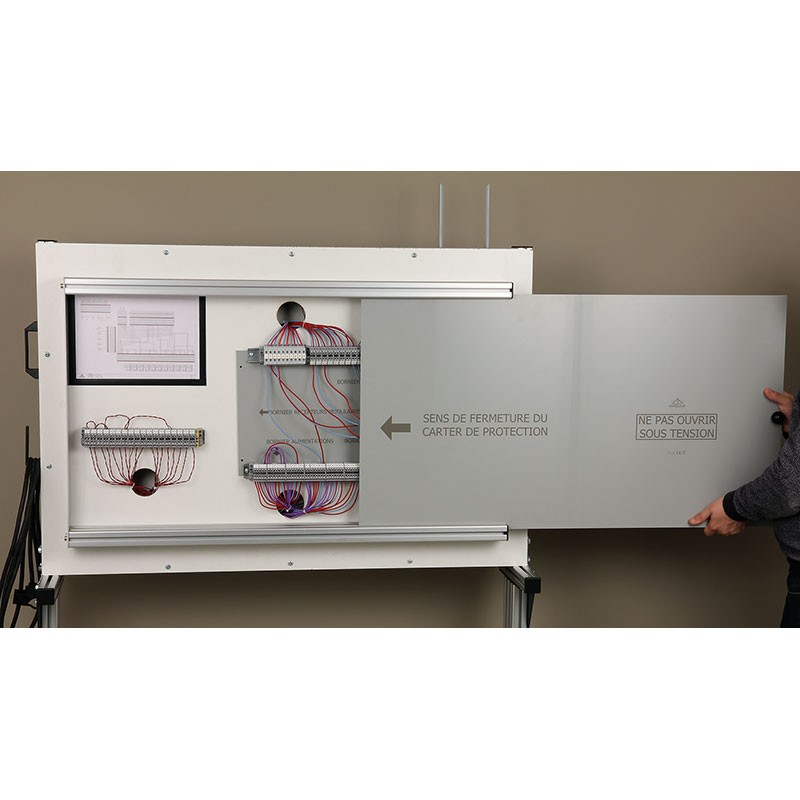

• zdejmowany bok z ostrzeżeniem oraz osłona chroniąca dostęp do zacisków przemysłowych podczas prób pod napięciem
• listwa zaciskowa magistrali KNX, listwa KNX 230 V, listwa zasilania oraz listwa odbiorników
• zdejmowany schemat okablowania

Materiały dydaktyczne (w komplecie)

Instrukcje w wersji dla nauczyciela i ucznia, obejmujące m.in. scenariusze ćwiczeń
optymalizujące pracę instalacji przy zachowaniu komfortu użytkownika, karty oceny
umiejętności, instrukcje techniczne, zasoby producentów komponentów KNX, fragmenty norm
elektrycznych, schematy okablowania powiązane z postępem ćwiczeń oraz różne programy
instalacyjne KNX.

Opcje dodatkowe

Opcja cyberbezpieczeństwa (IP-FW) – router / firewall / VPN:

Moduł Router-Firewall integrowalny z produktami komunikacyjnymi Langlois, umożliwiający
praktyczne zastosowanie umiejętności z zakresu administracji sieciami i cyberbezpieczeństwa.
Opcja IP-FW zawiera gotowy do pracy, skonfigurowany router-firewall, zestaw
kabli ethernet, instrukcję techniczną oraz zestaw ćwiczeń praktycznych (administracja sieciami,
instalacja i podłączenie modułu, konfiguracja: serwer DHCP, interfejs LAN, VLAN, reguły ruchu,
konfiguracja tunelu VPN, czynności serwisowe).

Opcja tablet WiFi 11″ (TAB-97):

Skonfigurowany tablet Samsung® do sterowania instalacją: ekran dotykowy 11″ Full HD,
1,3 GHz / 1,5 GB RAM, 32 GB pamięci.

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany okablowany i skonfigurowany, z oprogramowaniem ETS Lite oraz materiałami dydaktycznymi dla ucznia i nauczyciela.
