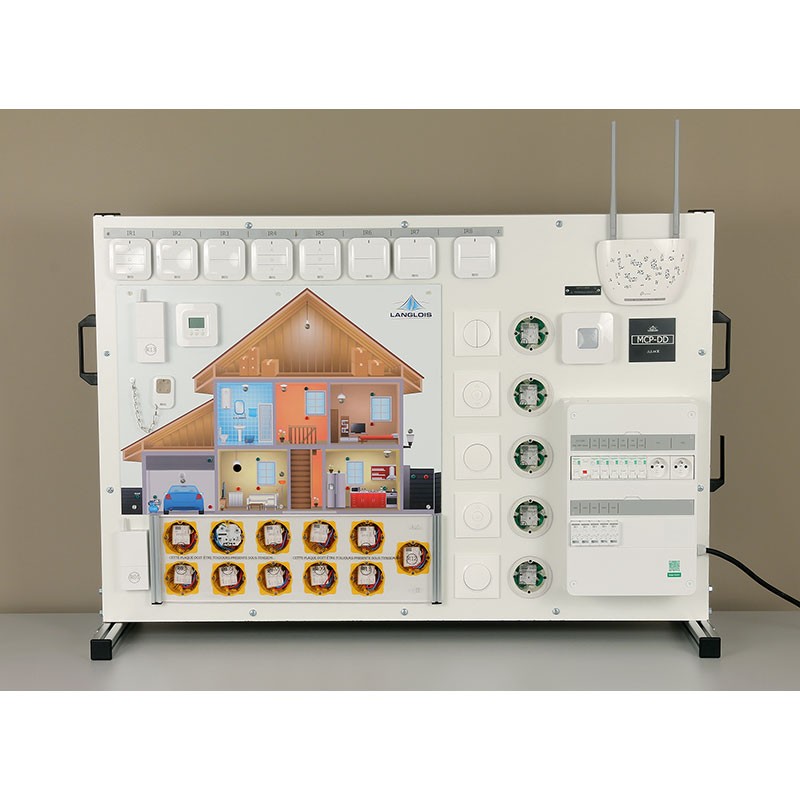

Stanowisko dydaktyczne „inteligentny dom” – technologia radiowa Delta Dore MCP-DD Langlois

MCP-DD to kompletne stanowisko dydaktyczne prezentujące technologię
radiowej automatyki domowej Delta Dore® na modelu inteligentnego, podłączonego domu.
Rozwiązanie pozwala uczniom zdobyć i zweryfikować umiejętności z zakresu technologii radiowej
smart home w prostym, przejrzystym środowisku instalacji domowej.

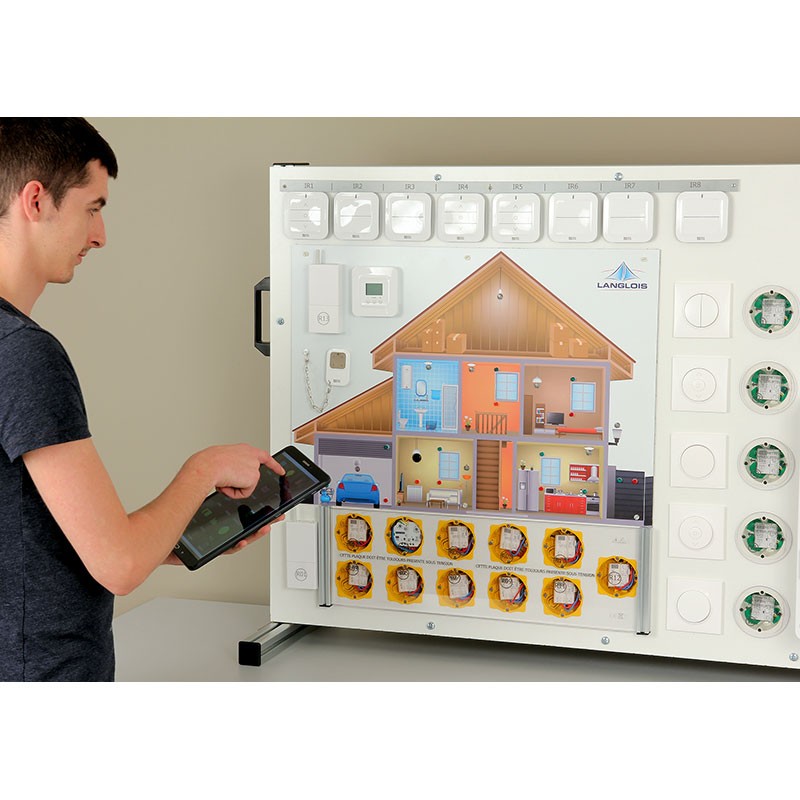

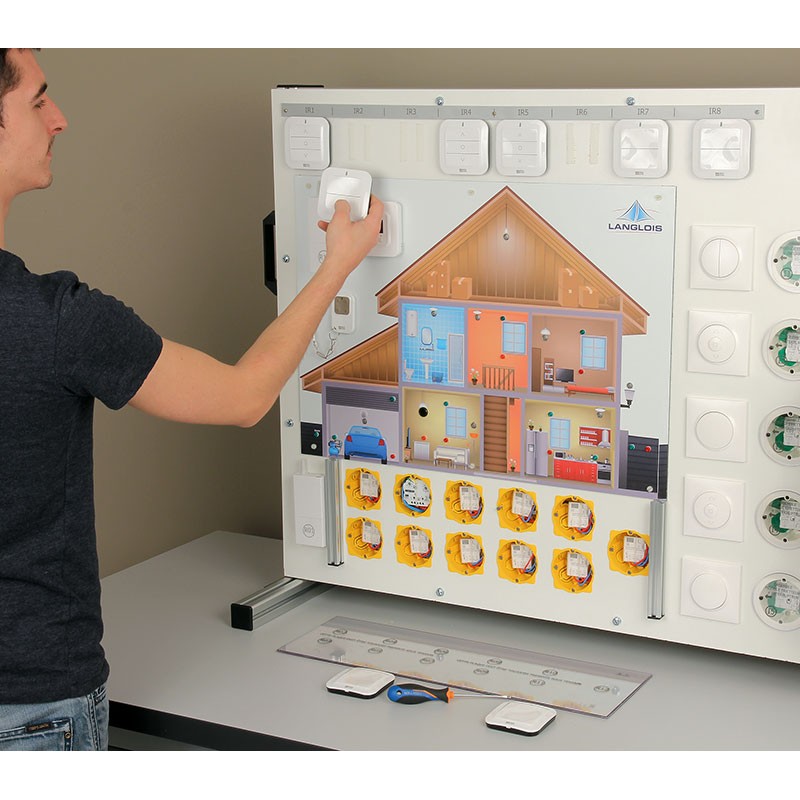

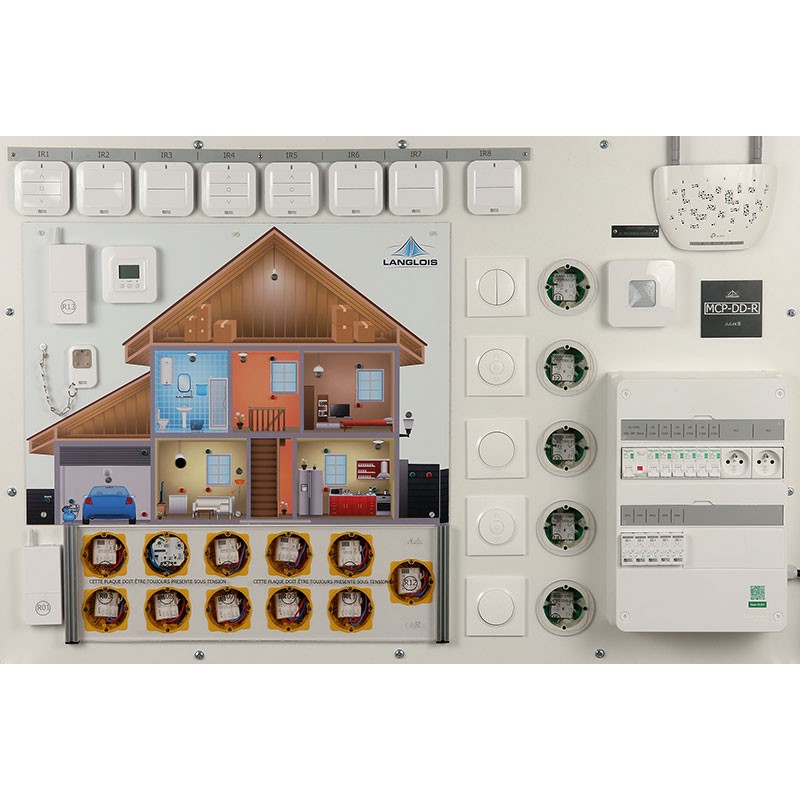

Wszystkie moduły nadawczo-odbiorcze Delta Dore oraz łączniki domowe zintegrowane są na panelu

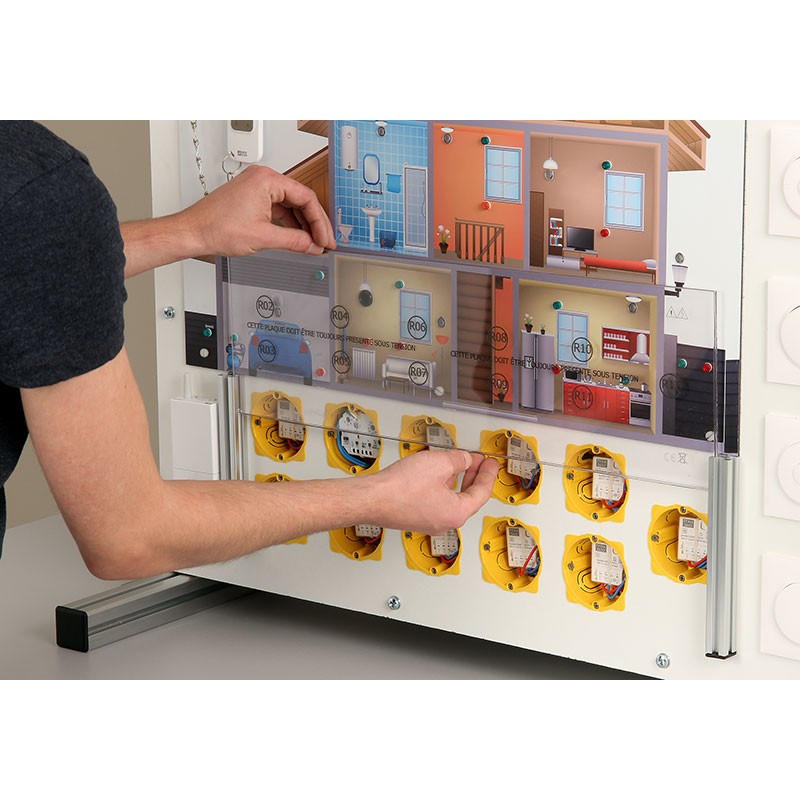

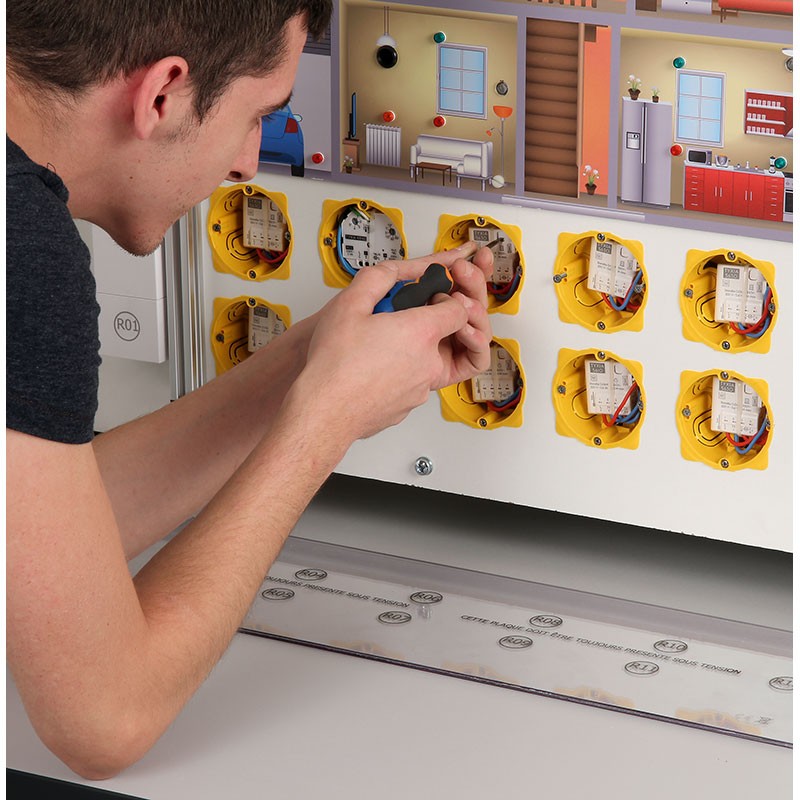

czołowym. Przezroczysta, zdejmowana płyta osłania złącza i chroni styki elektryczne – dostępne

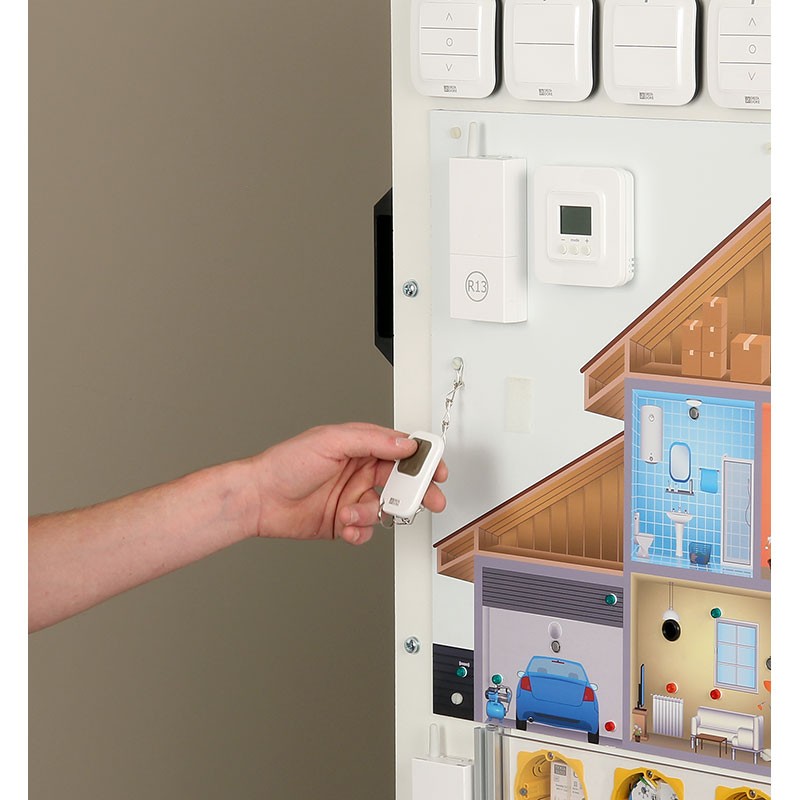

pozostają jedynie przyciski programujące. Łączniki radiowe i pilot są łatwo wyjmowane dzięki
taśmie mocującej. Komponenty okablowane są na panelu tylnym poprzez zaciski przemysłowe,
co zapobiega zużyciu zacisków samych elementów.

Dostępne wersje

Obie wersje dostarczane są okablowane i skonfigurowane, z autonomiczną, odizolowaną siecią WiFi oraz materiałami dydaktycznymi dla ucznia i nauczyciela.

Cele dydaktyczne

• poznanie środowiska automatyki domowej na symulowanej instalacji elektrycznej
• zapoznanie się z systemem automatyki domowej Delta Dore i jego funkcjami
• zrozumienie specyfikacji instalacji elektrycznej
• tworzenie schematów elektrycznych i nomenklatury komponentów
• analiza kart katalogowych producenta

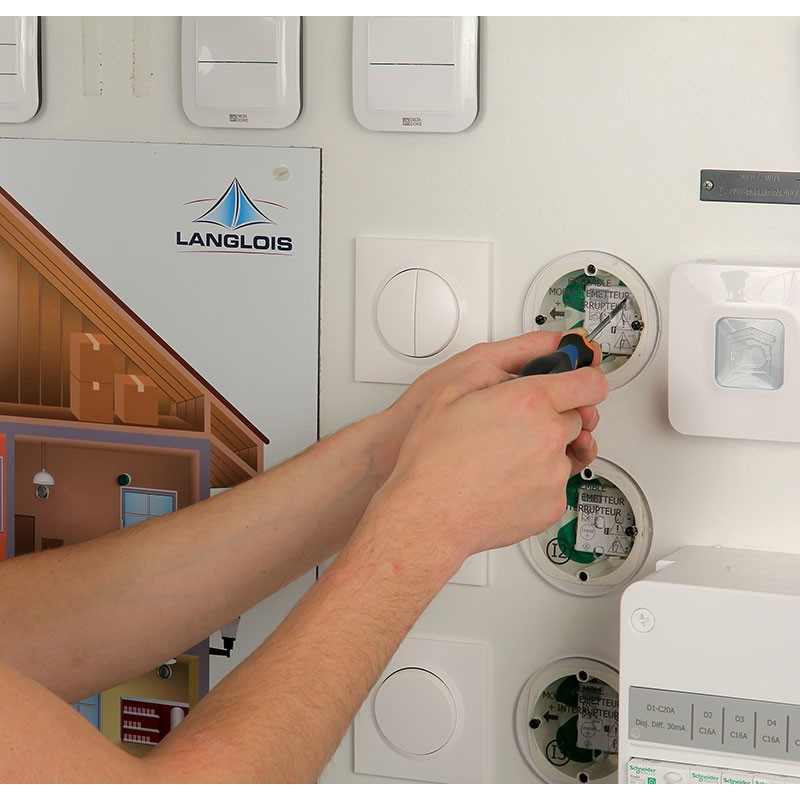

• parametryzacja komponentów Delta Dore

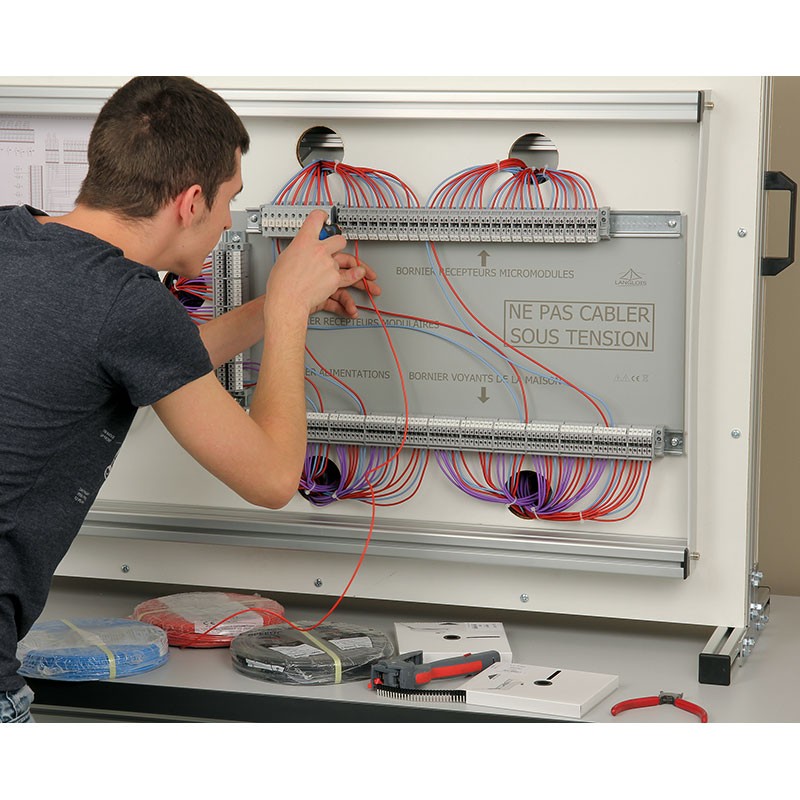

• wykonanie okablowania i podłączenia elementów przewodami swobodnymi
• uruchomienie instalacji (commissioning)
• konfiguracja sieci WiFi do sterowania z tabletu lub smartfona

Skład zestawu – panel czołowy

• 5 łączników radiowych (nadajniki) z 2 klawiszami typu ON/OFF
• 3 łączniki radiowe (nadajniki) do sterowania roletami
• 1 łącznik podwójny (standardowy domowy)
• 2 proste przyciski (standardowe domowe)
• 2 łączniki roletowe (standardowe domowe)
• 5 mikromodułów radiowych nadawczych do przycisku, łącznika i rolety
• 5 mikromodułów radiowych odbiorczych typu ON/OFF
• 5 mikromodułów radiowych odbiorczych do rolet
• 1 mikromoduł radiowy odbiorczy do oświetlenia regulowanego (ściemnianego)
• 1 odbiornik sterujący otwieraniem/zamykaniem bramy / garażu
• 1 odbiornik sterujący ON/OFF konwektora + 1 termostat radiowy konwektora
• 1 pilot radiowy 4-klawiszowy
• 1 bramka Radio / IP (WiFi) – sterowanie instalacją z tabletu lub smartfona (aplikacja z Google Play / App Store); sieć WiFi unikalna dla modelu i odizolowana od sieci budynku
• 1 skonfigurowany router WiFi (lokalna sieć dedykowana systemowi)
• 1 przewód zasilający AC

Nadruk podłączonego domu (symulacja LED):

• 1 LED symulująca uderzenie/alarm
• 2 LED – otwieranie/zamykanie bramy garażowej
• 2 LED – otwieranie/zamykanie bramy wjazdowej
• 1 LED – praca pompy podlewania
• 8 LED – symulacja prostego oświetlenia
• 8 LED – otwieranie/zamykanie 4 rolet
• 1 LED – działanie konwektora
• 1 lampka symulacji oświetlenia regulowanego

Panel rozdzielnicy modułowej:

• 1 wyłącznik różnicowoprądowy 20 A – 30 mA
• 2 wyłączniki nadprądowe 16 A (obwód gniazd, obwód grzewczy)
• 3 wyłączniki nadprądowe 10 A (oświetlenie, rolety, brama i podlewanie)
• 2 gniazda modułowe
• 5 modułowych odbiorników sterujących ON/OFF

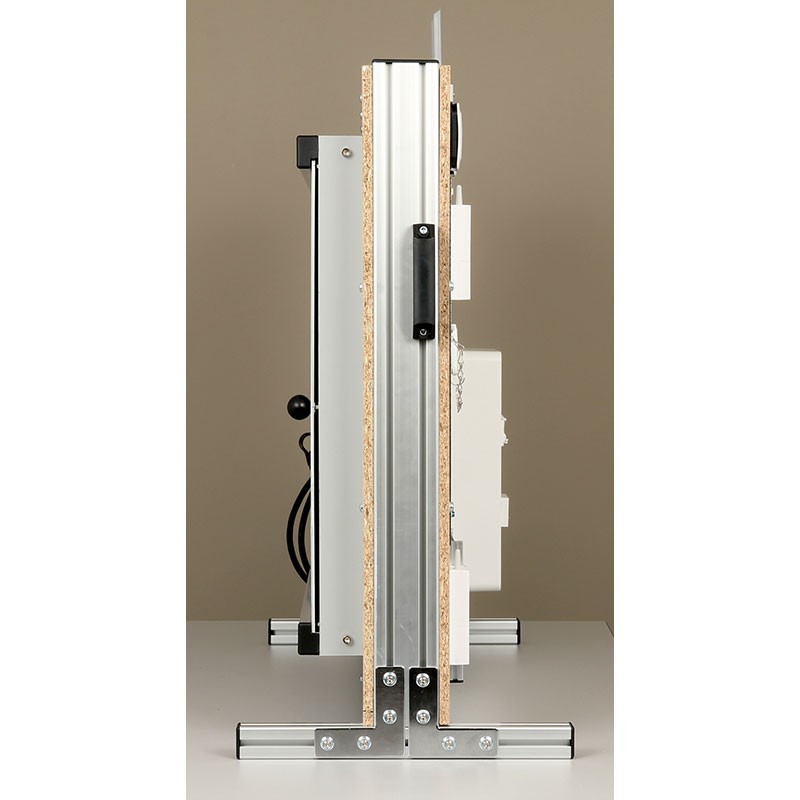

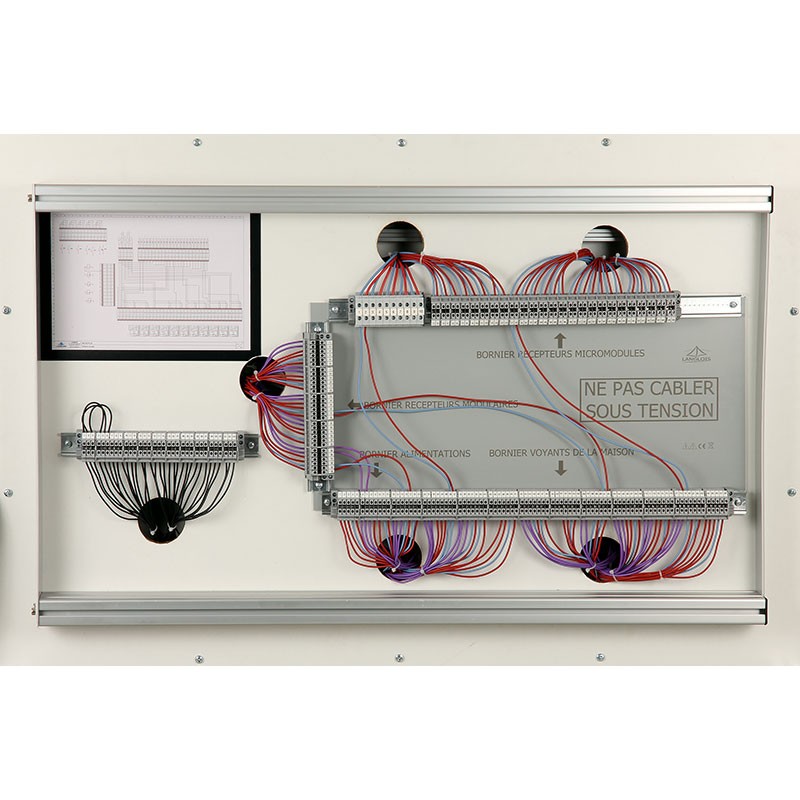

Panel tylny (okablowanie)

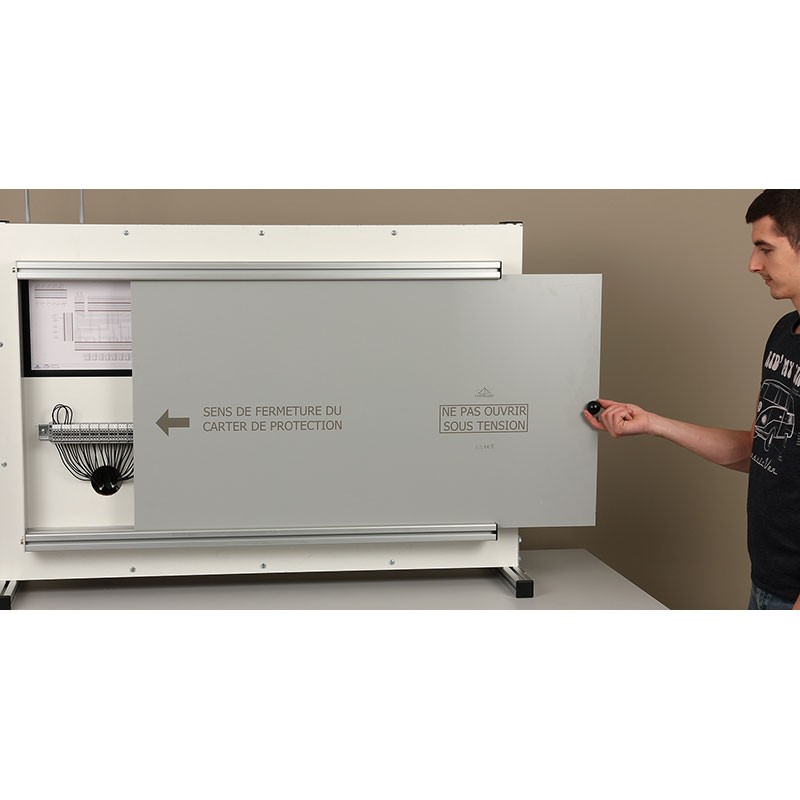

• zdejmowany bok z ostrzeżeniem oraz osłona chroniąca dostęp do zacisków przemysłowych podczas prób pod napięciem
• listwa zaciskowa nadajników, odbiorników, zasilania oraz odbiorników modułowych
• zdejmowany schemat okablowania

Materiały dydaktyczne (w komplecie)

Instrukcje w wersji dla nauczyciela i ucznia, obejmujące m.in. scenariusze ćwiczeń
optymalizujące pracę instalacji przy zachowaniu komfortu użytkownika, karty oceny
umiejętności, instrukcje techniczne, zasoby producenta Delta Dore, fragmenty norm
elektrycznych, schematy okablowania powiązane z postępem ćwiczeń, schemat rozmieszczenia
komponentów oraz schemat elektryczny instalacji.

Opcja cyberbezpieczeństwa (IP-FW) – router / firewall / VPN

Moduł Router-Firewall, który można zintegrować z produktami komunikacyjnymi Langlois.
Umożliwia praktyczne zastosowanie umiejętności z zakresu administracji sieciami i cyberbezpieczeństwa.
Prosty i szybki w integracji oraz konfiguracji. Opcja IP-FW zawiera:

• 1 gotowy do pracy router-firewall (zainstalowany i skonfigurowany)
• zestaw kabli ethernet oraz instrukcję techniczną
• zestaw ćwiczeń praktycznych z zakresu sieci i cyberbezpieczeństwa: przypomnienie z administracji sieciami, instalacja i podłączenie modułu, konfiguracja (serwer DHCP, interfejs LAN, VLAN, reguły ruchu itp.), konfiguracja tunelu VPN oraz czynności serwisowe

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany okablowany i skonfigurowany, z materiałami dydaktycznymi dla ucznia i nauczyciela.
