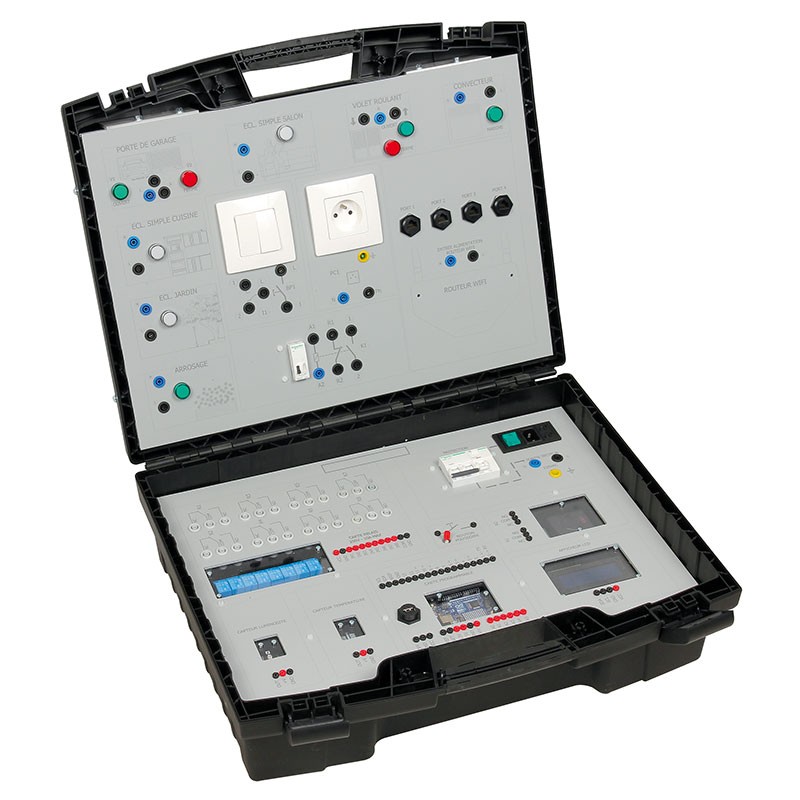

VAL-MC1 to proste i intuicyjne stanowisko walizkowe do naukiprogramowania mikrokontrolerów Arduino®. Rozwiązanie pozwala uczniom zdobyć i zweryfikować umiejętności w przystępnym środowisku – idealne do szybkiego i przejrzystego wprowadzenia w tematykę mikrokontrolerów i automatyki.

Uczeń poznaje środowisko Arduino, łącząc ze sobą różne moduły (wyświetlacz LCD, przekaźniki, czujnik temperatury, czujnik światła) i tworząc układy automatyki w środowisku domowym: sterowanie oświetleniem, roletami, gniazdami elektrycznymi, systemem podlewania itp. Układy automatyki można też uruchamiać ze strony internetowej hostowanej na mikrokontrolerze,
dostępnej z przeglądarki.

Programowanie odbywa się w bezpłatnym środowisku Arduino IDE (Windows i macOS). Okablowanie zasilania wykonuje się przewodami bezpieczeństwa (w komplecie), a sekcję sterowania mikroprzewodami (w komplecie). Informacje identyfikujące komponenty i dane techniczne nadrukowane są na panelach czołowych. Wbudowany router WiFi tworzy lokalną sieć dedykowaną modelowi, odizolowaną od sieci szkolnej.

Cele dydaktyczne

• poznanie środowiska programistycznego Arduino® oraz języka C
• tworzenie schematów elektrycznych
• zrozumienie połączeń między modułami elektronicznymi
• analiza kart katalogowych producenta
• tworzenie programów automatyki
• konfiguracja komponentów WiFi
• okablowanie i łączenie komponentów przewodami swobodnymi (flying leads)
• uruchomienie instalacji (commissioning)
• konfiguracja sieci WiFi do sterowania z poziomu przeglądarki internetowej

Ćwiczenia praktyczne (w komplecie)

• programowanie i okablowanie czujnika temperatury oraz czujnika światła
• wyświetlanie danych na ekranie LCD przez magistralę I2C
• uruchamianie układu automatyki za pomocą pilota radiowego
• programowanie i okablowanie wyjść przekaźnikowych
• konfiguracja mikrokontrolera do sterowania z przeglądarki internetowej

Skład zestawu – panel górny

• 9 lampek sygnalizacyjnych LED (symulacja): 3 zwykłe oświetlenie, 1 roleta, 1 zraszacz, 1 brama garażowa, 1 konwektor
• 1 łącznik sterowany zdalnie
• 1 łącznik schodowy (dwukierunkowy)
• 1 przycisk (push-button)
• 1 gniazdo elektryczne
• 1 router WiFi

Skład zestawu – panel dolny

• 1 mikrokontroler Arduino z WiFi
• 1 czujnik temperatury do mikrokontrolera
• 1 czujnik światła do mikrokontrolera
• 1 płytka z 8 przekaźnikami mocy do mikrokontrolera
• 1 wyświetlacz LCD I2C do mikrokontrolera
• 1 moduł radiowy z 2 stykami bezpotencjałowymi, w komplecie z 2 pilotami

Dane techniczne

Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany okablowany i skonfigurowany, z autonomiczną, odizolowaną siecią WiFi, przewodami bezpieczeństwa i mikroprzewodami oraz materiałami dydaktycznymi dla ucznia i nauczyciela.
