Opis produktu – Stanowisko dydaktyczne – zautomatyzowany przenośnik taśmowy przemysłowy (3-fazowy) CONV-1S-C Langlois
CONV-1S-C to stanowisko dydaktyczne w postaci zautomatyzowanego przenośnika taśmowego przemysłowego (jeden przenośnik, wersja trójfazowa 3P+N+E), zawierające komplet komponentów niezbędnych do zrozumienia transportu z napędem elektrycznym. Umożliwia uczniom wykonywanie okablowania, pomiarów, prac serwisowych oraz nadzoru (supervisji) w warunkach przemysłowych.
Konstrukcja oparta na ramie aluminiowej z kołami o dużej średnicy, co ułatwia przemieszczanie.Zestaw dostarczany jest w pełni funkcjonalny, z przykładami programów. Klucz USB zawiera instrukcję użytkownika, samouczki oraz programy sterownika PLC, panelu HMI i falownika.
Cele dydaktyczne
- obserwacja i zrozumienie działania przemysłowego przenośnika taśmowego
- wykonywanie przemysłowych pomiarów wielkości elektrycznych
- badanie działania czujników indukcyjnych i fotoelektrycznych
- badanie zmiany kierunku obrotów silnika asynchronicznego
- badanie regulacji prędkości silnika asynchronicznego
- okablowanie komponentów przenośnika (czujniki, kolumna sygnalizacyjna)
- programowanie sterownika PLC z sygnałem analogowym 4–20 mA / 0–10 V
- programowanie panelu HMI z oprogramowaniem do supervisji
- zapoznanie z adresowaniem Ethernet / IP
- wykonywanie prac z zakresu utrzymania ruchu (maintenance)
Ćwiczenia praktyczne
- identyfikacja poszczególnych komponentów przenośnika
- pomiar prądu, napięcia i mocy pobieranej przez silnik
- badanie zasady działania czujników indukcyjnych i fotoelektrycznych
- test silnika w obu kierunkach obrotów
- programowanie falownika lokalnie i z komputera (oprogramowanie SoMove®)
- wykonanie kompletnego schematu i okablowania przenośnika
- tworzenie programu sterownika Schneider® M221
- tworzenie programu supervisji w oprogramowaniu Vijeo Designer®
Supervisja (nadzór)
Podgląd:
- praca i kierunek ruchu przenośnika
- wykrywanie i stan każdego czujnika
- prędkość obrotowa przenośnika
- praca lamp kolumny sygnalizacyjnej
- zator na końcu taśmy, przejazd elementu wysokiego/niskiego, zliczanie elementów
Sterowanie:
- praca przenośnika w przód/w tył
- regulacja prędkości w trybie ręcznym lub automatycznym
- trzy lampy kolumny sygnalizacyjnej
- tryby automatyczny / ręczny / serwisowy (maintenance)
Skład zestawu

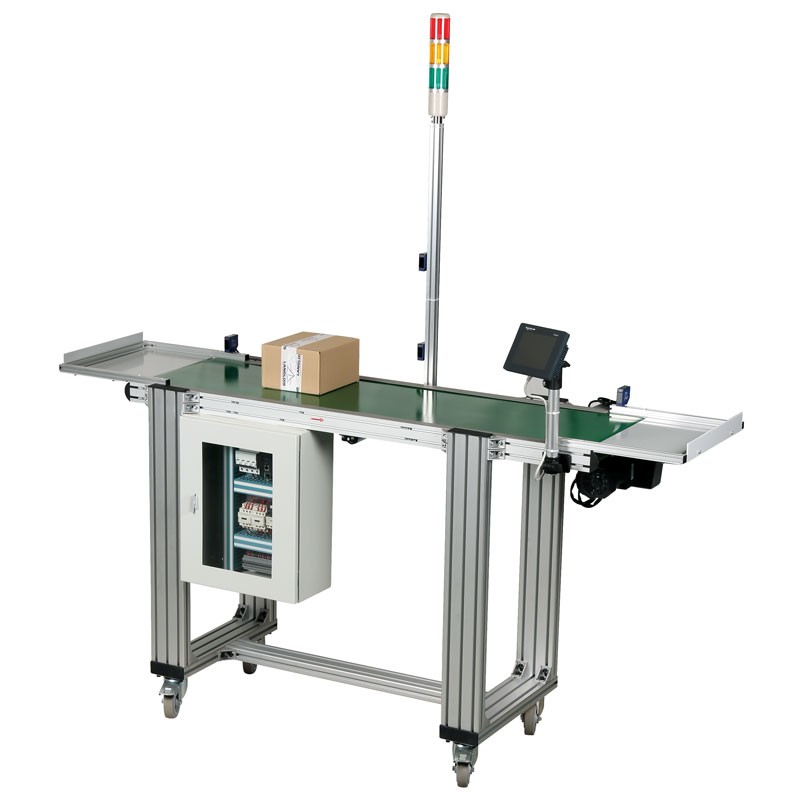

- przenośnik taśmowy przemysłowy napędzany trójfazowym motoreduktorem asynchronicznym; powierzchnia robocza 1400 × 370 mm
- 3 czujniki fotoelektryczne z regulowanym mocowaniem, przesuwne wzdłuż przenośnika (wyjście stykowe suche, NO)
- 1 czujnik indukcyjny z regulowanym mocowaniem, przesuwny wzdłuż przenośnika (wyjście tranzystorowe)
- 1 kolumna sygnalizacyjna trójkolorowa
- tace na początku i końcu przenośnika do zbierania transportowanych elementów (2 szt.)
Szafa elektryczna z ramą okablowania, zawierająca:
- zestaw wyłączników nadprądowych
- zestaw styczników
- sterownik Schneider® M221 z kartą analogową 4–20 mA i 0–10 V, Ethernet RJ45
- falownik Schneider z oprogramowaniem SoMove
- zestaw listew zaciskowych
- switch Ethernet
Ponadto kolorowy dotykowy panel HMI Ethernet z oprogramowaniem, zamontowany na
ruchomym ramieniu (łatwe odłączenie i schowanie).
Dane techniczne
| Wymiary całkowite | H2000 × W2000 mm (słup kolumny sygnalizacyjnej wys. 1000 mm) |
| Wysokość przenośnika | 1000 mm |
| Powierzchnia użytkowa taśmy | 1400 × 370 mm |
| Wymiary tac wlotowej/wylotowej | 300 × 370 mm |
| Zasilanie | wersja trójfazowa 3P+N+E |
Wersje i opcje
| Nr kat. | Opis |
|---|---|
| CONV-1S-C | Jeden przenośnik, wersja trójfazowa 3P+N+E (z szafą sterowniczą) |
| CONV-1S-230-C | Jeden przenośnik, wersja jednofazowa 2P+E 230 VAC |
| CONV-2S-C / CONV-2S-230-C | Wersja z dwoma przenośnikami (trójfazowa / jednofazowa) |
| CONV-1 / CONV-2 | Sama część obiektowa przenośnika (działa dopiero po podłączeniu do zewnętrznej szafy elektrycznej) |
| CONV-VISION | Opcja czujnika wizyjnego: kontrola i rozpoznawanie części na podstawie obrazu; niezgodna część zatrzymuje przenośnik i wyzwala sygnalizację usterki |
| CONV-PAN | Opcja skrzynki symulacji usterek: 10 przełączników kluczykowych; wybór usterki ukryty przed uczniem pod pokrywą |
| IP-FW | Opcja cyberbezpieczeństwa: router / firewall / VPN z zestawem ćwiczeń z administracji sieciami |
Lista usterek dostępnych w skrzynce CONV-PAN:
- ogólna usterka działania; usterka zasilania panelu HMI
- usterka sygnału sterującego falownika 4–20 mA; usterka zasilania PLC
- usterka taśmy przenośnika 1
- usterka czujnika „obecność paczki”; usterka czujnika „paczka zgodna”
- usterka przekaźnika czujnika indukcyjnego
- usterka lampy białej „zbyt niskie napięcie”; usterka zielonej lampy „paczka zgodna”
Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany w pełni funkcjonalny, skonfigurowany, z autonomiczną siecią WiFi, kluczem USB (instrukcje, samouczki, programy PLC/HMI/falownika) oraz materiałami dydaktycznymi dla ucznia i nauczyciela. Dostępne opcje: czujnik wizyjny, skrzynka symulacji usterek i moduł cyberbezpieczeństwa.
