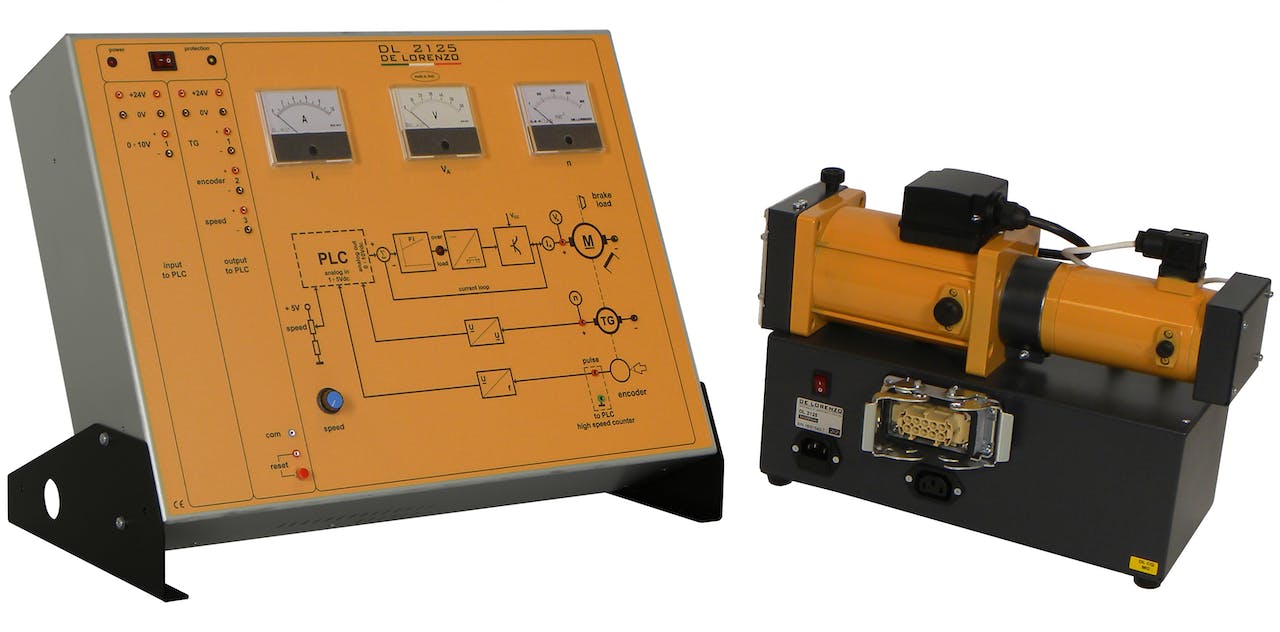

Opis produktu – STEROWANIE PRĘDKOŚCIĄ SILNIKA PRĄDU STAŁEGO DL 2125
System został zaprojektowany do badania programowalnych technik sterowania logicznego w kontroli prędkości oddzielnie wzbudzanego silnika prądu stałego. Regulacja prędkości obejmuje dwie pętle sterowania: sprzętową pętlę prądową z ograniczeniem nadprądowym i pętlę prędkości z zewnętrznym sterowaniem PLC. Pomiar prędkości za pomocą generatora tachometrycznego lub optoenkodera poprzez przetwornik częstotliwości/napięcia.
Wartość zadana prędkości ustawiana za pomocą potencjometru lub przełączników wyboru i pod kontrolą sterownika PLC. Sterownik PI moduluje obwód PWM, który napędza stopień mocy składający się z tranzystora przełączającego. Możliwość programowania ramp przyspieszania i zwalniania. Wskaźniki prędkości silnika, napięcia i prądu twornika; połączenie ze sterownikiem PLC za pomocą zacisków lub złączy.
