Name: Sterowanie silnikami i tworzenie obwodów Trener
Brand: Bedo

Opis produktu – Sterowanie silnikami i tworzenie obwodów Trener

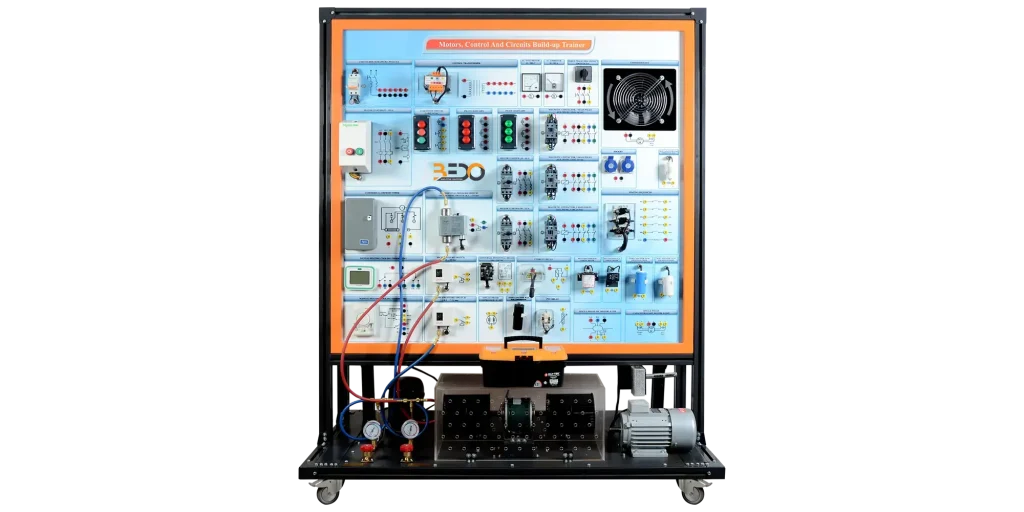

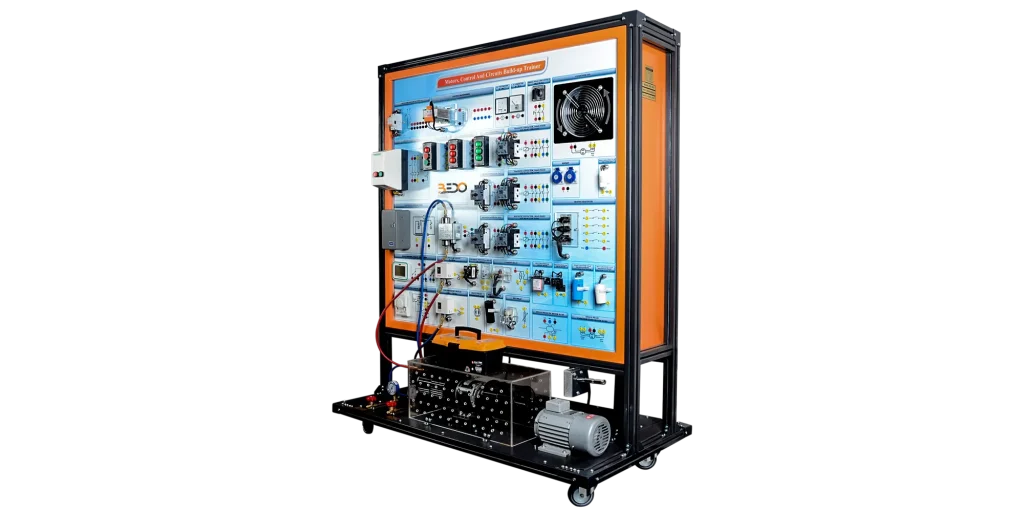

Trenażer silników, sterowania i obwodów akumulacyjnych (AR-018) ma tendencję do demonstrowania obwodów sterowania chłodzeniem i jego różnych komponentów. Trener umożliwia naukę tworzenia obwodu sterowania układu chłodniczego z zabezpieczeniem przy użyciu różnych komponentów chłodniczych, takich jak wentylator skraplacza, rozrusznik silnika, sprężarka itp.

Dane techniczne

Wyłącznik automatyczny
- Maksymalny prąd: 16 A.
Rozrusznik silnika
- Zakres działania: (12 – 18) A.
Transformator sterujący
- Wejście: 220 V AC.
- Wyjście: 24 V AC.
Wentylator skraplacza
Trzy styczniki magnetyczne
- 3 bieguny główne.
- Aux. NO-NC.
- 24 V AC.
Rozrusznik silnika
- Zakres prądu: 10 -16 A.
Rozrusznik silnika
- Zakres prądu: 20 – 25 A.
Kondensatory rozruchowe
- 2μF
- 5μF.
- 4μF
- 12μF
Rozłącznik
- Maksymalny prąd: 32 A.
Różnicowy przełącznik ciśnienia
- Zakres ciśnienia: 0,3 – 4,5 bar.
Przełącznik wysokiego ciśnienia
- Zakres ciśnienia: 8 – 32 bar.
Przełącznik niskiego ciśnienia
- Zakres ciśnienia: (-0,2 – 7,5) bar.
Uniwersalny przekaźnik potencjału
- Zakres: 100-270 V AC.
Silnik rozruchowy kondensatora
- Moc: 0,5 KM.
Sprężarka
- Moc: 0,5 KM.
Silnik PSC
- Moc: 0,5 KM.

Zakres dostawy

Trenażer sterowania silnikami i budowania obwodów (AR – 018)
Twarda kopia instrukcji obsługi.

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trenażer zawiera elementy ochrony elektrycznej, takie jak wyłącznik automatyczny i przełączniki zapewniające bezpieczeństwo uczniów.
Komponenty wyposażone w trenażer to główne komponenty chłodnicze, takie jak silnik PSC, silnik rozruchowy kondensatora, wentylator skraplacza, silnik sprężarki.
Trenażer zawiera ręczny i cyfrowy termostat, aby umożliwić doświadczanie różnych kontroli termostatycznych.
Trenażer zawiera cztery kondensatory robocze, dwa kondensatory rozruchowe, trzy styczniki magnetyczne, gniazda i przekaźniki.
Trenażer jest wyposażony w woltomierz i amperomierz do celów pomiarowych.
Każdy komponent jest zamontowany na stałe na trenażerze za pomocą pinów połączeniowych, aby umożliwić uczniom łączenie komponentów ze sobą lub pomiar niektórych komponentów.
Uczniowie mogą przeprowadzać różne eksperymenty przy użyciu komponentów, aby wygenerować różne obwody chłodnicze.

Eksperymenty

Sprężarka jednofazowa z przekaźnikiem prądowym i kondensatorem rozruchowym
Sprężarka jednofazowa z przekaźnikiem potencjałowym i kondensatorem rozruchowym
Sprężarka jednofazowa z przekaźnikiem Sprężarka jednofazowa z przekaźnikiem PTC
Sprężarka jednofazowa z przekaźnikiem PTC i kondensatorem rozruchowym
Sprężarka jednofazowa z przekaźnikiem PTC i kondensatorem rozruchowym
Przełącznik niskiego ciśnienia i przełącznik wysokiego ciśnienia Przełącznik ciśnienia i przełącznik wysokiego ciśnienia
Sprężarka jednofazowa z przełącznikiem różnicy ciśnień (przełącznik ciśnienia oleju)
Silnik PC z ręcznym termostatem grzewczo-chłodzącym
Silnik PC z cyfrowym termostatem grzewczo-chłodzącym Termostat chłodzenia
Jednofazowy silnik rozruchowy kondensatora
Wentylator skraplacza
Timer odszraniania
Sekwencer ogrzewania
Wyłącznik krańcowy wentylatora
