Stół elektrotechniczny MRZ-6G3F-ZN

Opis produktu – Stół elektrotechniczny MRZ-6G3F-ZN

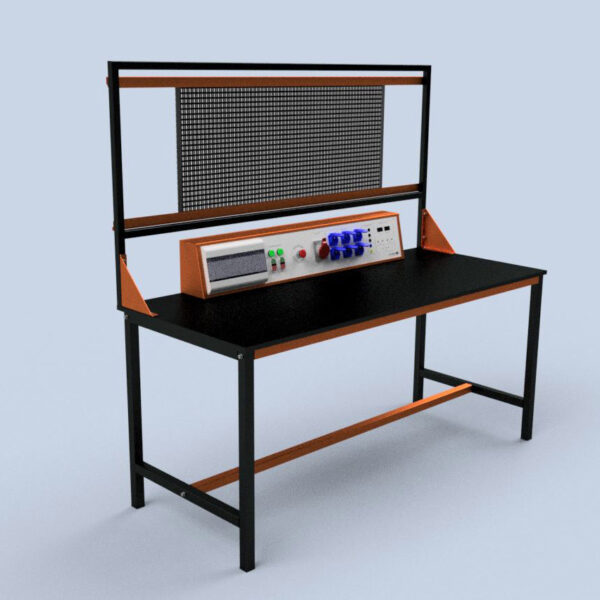

Stół elektrotechniczny MRZ-6G3F-ZN-X Merazet

Stół o wymiarach 1800 x 750mm

• kolor grafitowo RAL7016 – pomarańczowy RAL2008)
• Wymiary blatu stołu 1800x750mm;
• wysokość stołu z blatem 840mm, blat odporny na zarysowania oraz wysoką temperaturę do 300 stopni C, grubość blatu 38 mm,
• obrzeże blatu wykonane z PVC,
• obciążenie stołu do 1000kg
• metalowa konstrukcja stołu oraz konsoli wykonana ze stali oksydowanej z warstwą galwanizacyjną oraz pokrytą dwiema warstwami farby epoksydowej proszkowej kolor szaro-pomarańczowy,
• nogi stołu zabezpieczone osłonami z PVC.
• Konstrukcja stołu wyposażona w 3 poprzeczne wsporniki profil w kształcie U dwa pod blatem, jeden na dole pomiędzy nogami stołu.  Konstrukcja stołu skręcana śrubami.
• Na blacie umieszczona ścianka montażowa  wymiarach 1800mm szerokości na 900mm wysokości.
• Rama umożliwia zamontowanie siatki montażowej.
• Rama montażowa przymocowane do blatu za pomocą kątowników wsporczych 200x200x30mm (kolor RAL2008)
• Rama metalowa malowana proszkowo.

• Stół kompatybilny z serią MRZ

Bezpieczeństwo

Zastosowane w konsoli zasilającej wyjścia wykonane tak aby spełniały wymogi bezpieczeństwa stosowania kilku różnych wyjść zasilających w jednej obudowie standardy i wymagania zawarte między innymi w normie PN-HD 60364-4-41:2009 dotyczące połączeń instalacji stołu odpowiednie do systemu TT.

Konsola zasilająca / pulpit sterowniczy:

Długość konsoli zasilającej 1210mm, konsola zasilająca o wymiarach (przekrój boczny podstawa 160 , góra 110, wysokość 180 mm), panel przedni ustawiony pod kątem do ucznia, konsola metalowa malowana proszkowo, front konsoli z płyty pcv grawer wykonany laserowo. Konsola w kolorze pomarańczowym

Wyposażenie konsoli stanowi:

•  wyjście 3 fazowe z bezpiecznym gniazdem zabezpieczone przyciskiem ON/OFF oraz lampką sygnalizacyjną
• 6 gniazd 230V  zabezpieczone przyciskiem ON/OFF oraz lampką sygnalizacyjną
• 1 Gniazdo trójfazowe 16A
• Wbudowane mierniki napięcia i prądu.
• wyłącznik bezpieczeństwa (grzybek)
• Obudowa z tworzywa
• zasilacz stabilizacyjny 0-30V 5A
• wbudowana skrzynka rozdzielcza na 12-polowa
• W wyposażeniu dodatkowy multimetr

Funkcje pomiarowe:

• Napięcie prądu stałego min 7 zakresów.: 0.25 / 1 / 2.5 / 10 / 50 / 250 / 1000V czułość min 50kΩ/V
• Napięcie prądu przemiennego min 5 zak.: 2.5 / 10 / 50 / 250 / 1000V
• Decybelomierz od -20 do min 60 dB
• Prąd stały min 5 zakr: 25μA -10 A; czułość co najmniej 250mV
• Prąd przemienny do 10 A
• Rezystancja co najmniej 4 zakresy od 0,2 oraz 20 MΩ;
• Dokładność 2 % pełnej skali dla napięcia stałego i prądu stałego co najmniej 3 % dla V przemiennego oraz prądu stałego i rezystancji
• Bezpieczeństwo zgodne z IEC 61010-1
• skala min. 3 kolorowa z lusterkiem, zabezpieczenie wszystkich funkcji pomiarowych, bezpieczniki, pozycja wyłączenia ustawiana pokrętłem
