Straty energii w elementach rurociągów
Straty energii w elementach rurociągów
Straty energii w elementach rurociągów

Straty energii w elementach rurociągów

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FM-003)

Opis produktu – Straty energii w elementach rurociągów

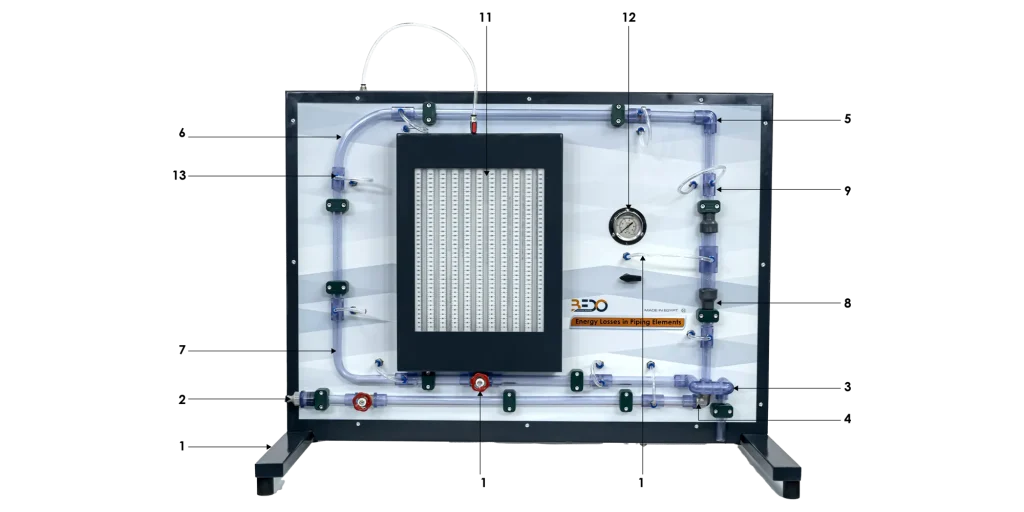

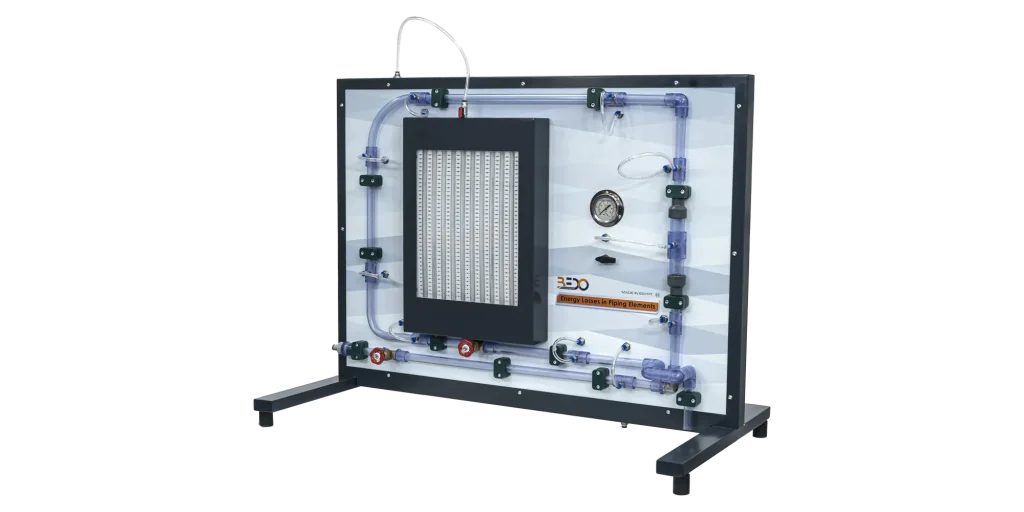

Jednostka edukacyjna (FM-003) służy do badania i wizualizacji strat ciśnienia w elementach rurowych. Urządzenie może być wykorzystywane do oceny wpływu różnych geometrii rur na przepływ.

1 Rama podstawowa 2 Przyłącze węża, wlot wody 3 Przyłącze węża, wylot wody 4 Kolanko rurowe 5 Kolanko rurowe zaokrąglone 6 Kolanko rurowe o małym promieniu 7 Kolanko rurowe o dużym promieniu 8 Rozszerzenie 9 Redukcja 10 Zawór kulowy 11 Manometr 6-rurowy 12 Manometr (rura Burdona) 13 Komora okrągła z dławikiem pomiarowym 14 Wąż PVC z wtykowym złączem

Dane techniczne

  • Typ rury
    • PVC 1/2 cala
  • Wymiary i typy elementów rurowych na eksperymentalną utratę ciśnienia
    • Nagłe skurczenie od d1 = 25 mm do d2 = 16 mm
    • Nagłe powiększenie od d1 = 16 do d2 = 25 mm
    • Zagięcie segmentu o średnicy wewnętrznej d = 17 m , kąt = 90 stopni
    • Kąt rury wewnątrz średnicy d= 16 , kąt = 90 stopni
    • Wąskie zagięcie rury o średnicy wewnętrznej d= 12 mm, r=40 mm, kąt = 90 stopni
    • Szerokie zagięcie rury o średnicy wewnętrznej d= 16 mm, r=120 mm, kąt = 90 stopni
  • Manometry
    • 10 manometrów rurowych
    • 300 mwc
  • Manometry ciśnieniowe
    • Rurka Burdona
    • 0… . .2.5 bar
    • 2. 5 cali
  • Komora kątowa do pomiaru ciśnienia

Zakres dostawy

  • Straty energii w elementach rurociągów (FM – 003)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie do pomiaru strat energii w elementach rurociągów składa się z szeregu kształtek, zaworu sterującego przepływem, 10 manometrów rurowych do wyświetlania ciśnienia, manometru i zaworu odpowietrzającego.
  • Kształtki: długie zagięcie, powiększenie obszaru, skurcz obszaru, kolanko, krótkie zagięcie i zawór kulowy są połączone w konfiguracji szeregowej i będą badane pod kątem ich współczynnika utraty głowy.
  • Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczona na powierzchni roboczej głównej jednostki hydraulicznej.
  • Woda jest dostarczana, a natężenie przepływu jest mierzone przez główną jednostkę hydrauliczną.

Doświadczenia

  • Wyznaczanie charakterystyki zaworu
  • Krzywa charakterystyki stojana
  • Przepływ rurowy z tarciem
  • Współczynnik oporu specjalnych rurociągów
  • Zmiana pola przekroju poprzecznego

Wymagania eksploatacyjne
