Opis produktu – System badawczy dla magistrali KNX QUICK-KNXPLUS
QUICK-KNXPLUS – stanowisko dydaktyczne do nauki systemu KNX
QUICK-KNXPLUS firmy Langlois to kompletne stanowisko dydaktyczne przeznaczone do nauki projektowania, konfiguracji, programowania oraz uruchamiania instalacji automatyki budynkowej wykorzystujących standard KNX.
Zestaw umożliwia praktyczną naukę działania magistrali KNX oraz realizację rzeczywistych układów sterowania oświetleniem, roletami, bramami i innymi elementami automatyki budynkowej. Rozwiązanie wykorzystuje komponenty KNX różnych producentów, dzięki czemu pozwala zapoznać się z zasadą interoperacyjności urządzeń pracujących w jednym, otwartym standardzie komunikacyjnym.
Komponenty zostały przystosowane do zastosowań dydaktycznych i umieszczone w specjalnych modułach z opisanymi panelami czołowymi oraz bezpiecznymi gniazdami laboratoryjnymi Ø4 mm.
Zastosowanie
Stanowisko QUICK-KNXPLUS przeznaczone jest przede wszystkim do:
- pracowni automatyki budynkowej,
- pracowni instalacji elektrycznych,
- laboratoriów elektrotechniki i automatyki,
- szkół branżowych i techników,
- centrów kształcenia zawodowego,
- uczelni technicznych,
- szkoleń z zakresu systemów inteligentnego budynku.
Możliwości dydaktyczne
Zestaw umożliwia realizację ćwiczeń obejmujących między innymi:
- poznanie zasad komunikacji w magistrali KNX,
- analizę budowy instalacji automatyki budynkowej KNX,
- konfigurację i parametryzację urządzeń KNX,
- wykonywanie połączeń pomiędzy urządzeniami magistralnymi,
- programowanie funkcji sterowania,
- tworzenie scenariuszy automatyki budynkowej,
- sterowanie oświetleniem,
- sterowanie roletami,
- sterowanie bramą wjazdową i garażową,
- współpracę urządzeń różnych producentów w ramach standardu KNX.
Stanowisko pozwala również realizować rozbudowane scenariusze, np. jednoczesne wyłączenie oświetlenia, opuszczenie rolet oraz sterowanie bramą za pomocą pojedynczego polecenia.

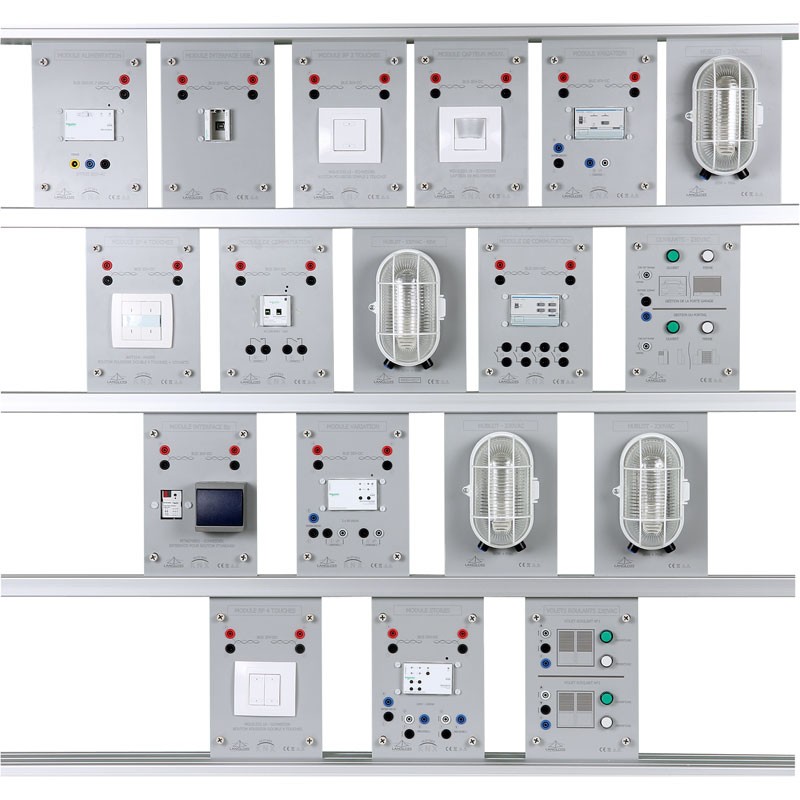

Wyposażenie zestawu QUICK-KNXPLUS
W skład zestawu wchodzą:
- moduł zasilacza magistrali KNX 30 V,
- moduł interfejsu USB do programowania systemu z komputera PC,
- 2 moduły przycisków 4-klawiszowych z sygnalizacją LED,
- moduł przycisków 2-klawiszowych z sygnalizacją LED,
- uniwersalny moduł interfejsu przyciskowego,
- moduł czujnika obecności,
- moduł 4-wyjściowego aktora przełączającego,
- moduł 2-wyjściowego aktora przełączającego,
- moduł 2-wyjściowego aktora sterującego,
- moduł 1-wyjściowego aktora sterującego,
- moduł 2-wyjściowego aktora roletowego,
- moduł symulacji i sygnalizacji pracy dwóch rolet,
- moduł symulacji i sygnalizacji otwierania oraz zamykania bramy i bramy garażowej,
- 4 moduły oświetleniowe 60 W / 230 V AC.

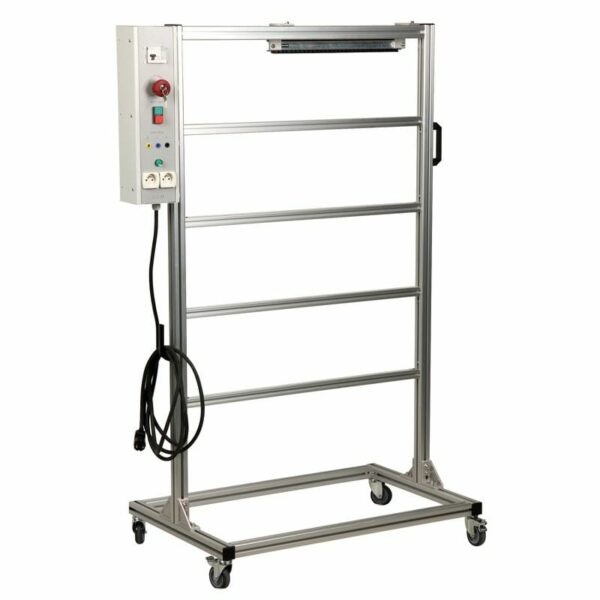

Mobilne stanowisko laboratoryjne
W konfiguracji QUICK-KNXPLUS komplet modułów może być zamontowany na mobilnym stelażu dydaktycznym wyposażonym w konsolę zasilającą.
Stelaż o wymiarach około 1610 × 940 × 500 mm posiada kółka oraz uchwyty do przechowywania przewodów laboratoryjnych.
Konsola jednofazowa obejmuje m.in.:
- wyłącznik nadprądowy 16 A,
- przycisk awaryjnego zatrzymania z kluczem,
- przycisk sterujący z lampką sygnalizacyjną LED,
- wyjście jednofazowe 230 V na bezpiecznych zaciskach 4 mm,
- gniazda sieciowe 230 V AC.
Zestaw dostarczany jest również z przewodami bezpieczeństwa potrzebnymi do wykonywania ćwiczeń laboratoryjnych.
Programowanie systemu KNX
Konfiguracja urządzeń wykonywana jest z wykorzystaniem środowiska ETS, standardowego oprogramowania służącego do projektowania oraz programowania instalacji KNX.
Interfejs USB umożliwia komunikację komputera z magistralą i programowanie poszczególnych komponentów stanowiska.
Najważniejsze zalety
- kompletne stanowisko do praktycznej nauki KNX,
- rzeczywiste komponenty automatyki budynkowej,
- możliwość programowania urządzeń w środowisku ETS,
- obsługa urządzeń różnych producentów zgodnych ze standardem KNX,
- bezpieczne połączenia laboratoryjne Ø4 mm,
- możliwość realizacji rzeczywistych scenariuszy inteligentnego budynku,
- sterowanie oświetleniem, roletami oraz bramami,
- modułowa konstrukcja umożliwiająca łatwą zmianę konfiguracji,
- mobilny stelaż dydaktyczny,
- materiały dydaktyczne dla ucznia i nauczyciela.
