System do testów bezpośredniego ścinania skał i betonu

System do testów bezpośredniego ścinania skał i betonu

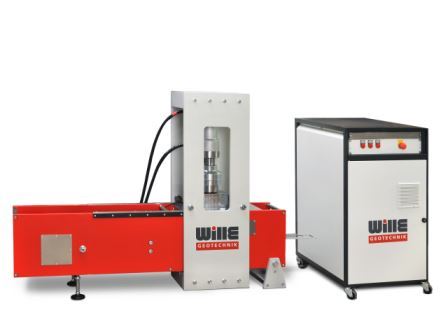

System do testów bezpośredniego ścinania jest wykorzystywany do określania wytrzymałości na ścinanie próbek skał lub betonu o strukturze nienaruszonej lub uformowanej.

Dostępne warianty:

• System statyczny,
• System dynamiczny.

Cechy

• Zastosowano w nim bardzo precyzyjne przetworniki siły do pomiaru i kontroli naprężeń ścinających i opcjonalnie naprężeń normalnych
• Zawiera przetwornik przemieszczenia poziomego do pomiaru szybkości odkształceń ścinających (i sterowania w pętli zamkniętej) oraz przetwornik przemieszczenia pionowego do pomiaru odkształceń osiowych
• Skrzynie na ścinki składają się z nie przechylającej się dolnej i górnej ramy ścinającej, która jest prowadzona przez łożyska liniowe, nieruchomą górną ramę ścinającą i prowadzony tłok obciążeniowy
• Łatwe wkładanie próbki
• Przezroczysta osłona obszaru, w którym są przeprowadzane badania, z przodu: drzwiczki bezpieczeństwa
• Szybko gotowa do pracy kontrola obciążenia, przemieszczenia i położenia w pętli zamkniętej
• System jest w stanie zastosować różne ścieżki naprężeń lub szybkości odkształcenia
• Agregaty hydrauliczne z wysokiej jakości ochroną przed hałasem i funkcjami awaryjnymi
• Cyfrowe ustawianie parametrów regulacji PID w celu optymalizacji i strojenia parametrów testowych
• Oprogramowanie graficzne działające w czasie rzeczywistym, z funkcjami powiększania i zamrażania z możliwością drukowania w dowolnym momencie
• System rozszerzanej akwizycji danych o wysokiej rozdzielczości, pracujący w czasie rzeczywistym. System sterowania w pętli zamkniętej (20 bitów)

Badane materiały

Aparat umożliwia badanie prób różnych rozmiarów w postaci:

• cylindrycznych segmentów
• pryzmatycznych segmentów
• form sześciennych
• form nieregularnych

Budowa aparatu do testów bezpośredniego ścinania

Aparat jest wyposażony w zamkniętą pętlę servo. Posiada konstrukcję ramową z dwoma mocnymi ramami niezbędnymi do wytworzenia siły pionowej i ścinającej. Są one połączone w taki sposób, aby uniknąć tarcia i momentu obrotowego. System obejmuje agregat hydrauliczny w połączeniu z dwoma oddzielnymi układami zaworów, dwoma oddzielnymi sterownikami i dwoma cylindrami hydraulicznymi o niskim współczynniku tarcia.
Cały system jest w pełni zautomatyzowany i kontrolowany przez oprogramowanie Wille Geotechnik – GEOsys.
Dodatkowo firma zapewnia też niezbędne czujniki różnego typu, przetworniki, skrzynki na ścinanie i gotowe zestawy do eksperymentów
