SYSTEM KONTROLI POZIOMU ZA POMOCĄ STEROWNIKA PLC I EKRANU DOTYKOWEGO – REGULEAU

Opis produktu – SYSTEM KONTROLI POZIOMU ZA POMOCĄ STEROWNIKA PLC I EKRANU DOTYKOWEGO – REGULEAU

REGULEAU to system kontroli poziomu oparty na sterowniku PLC i ekranie dotykowym, który może być używany w trzech trybach wykrywania, przy użyciu
– 3 pływaków binarnych

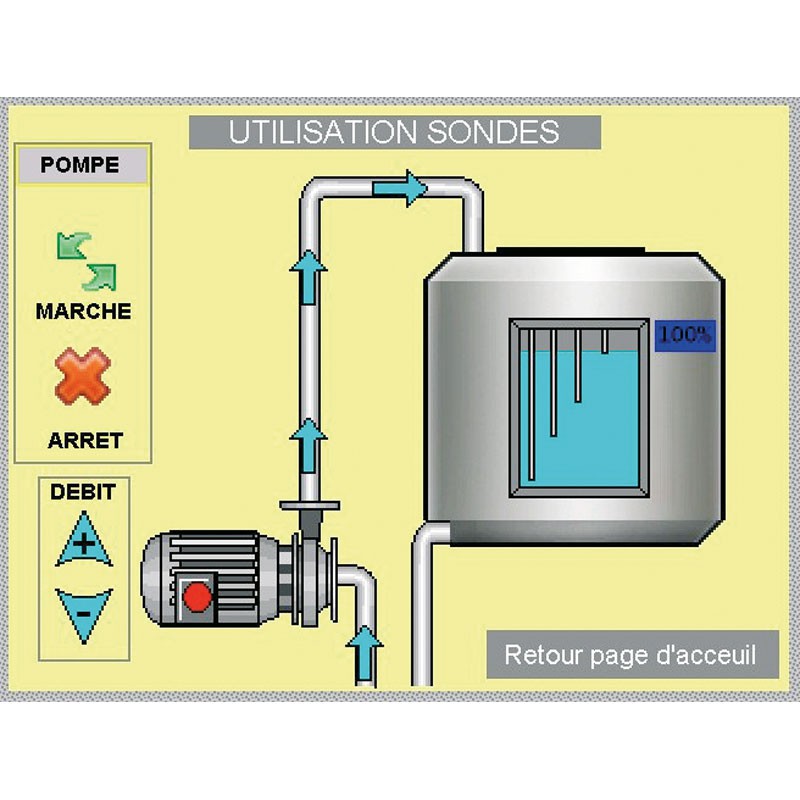

– 4 sondy przewodzące o regulowanej wysokości
– 1 czujnik ciśnienia hydrostatycznego 4-20 mA

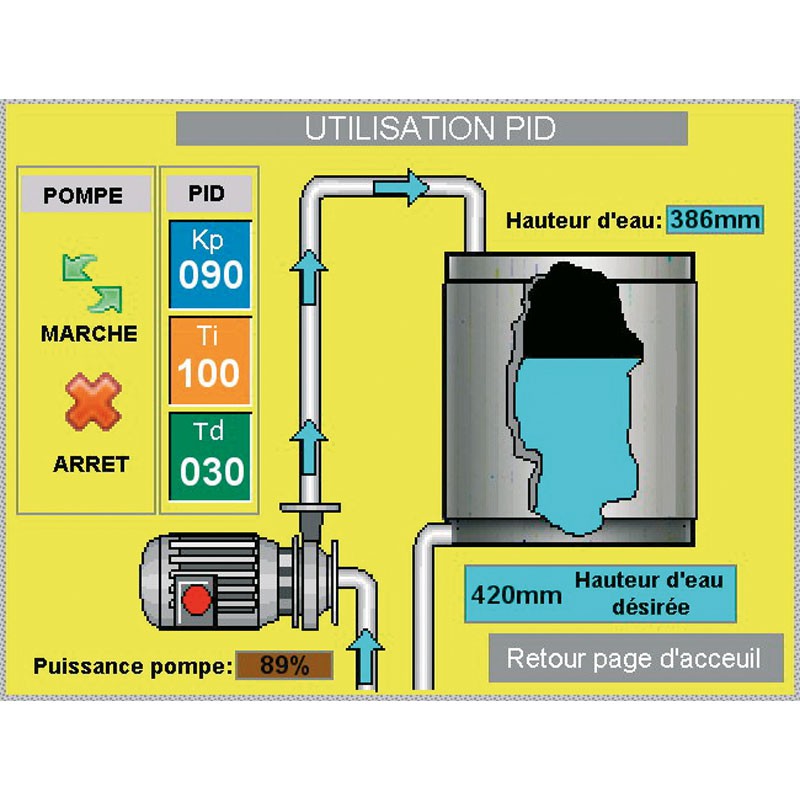

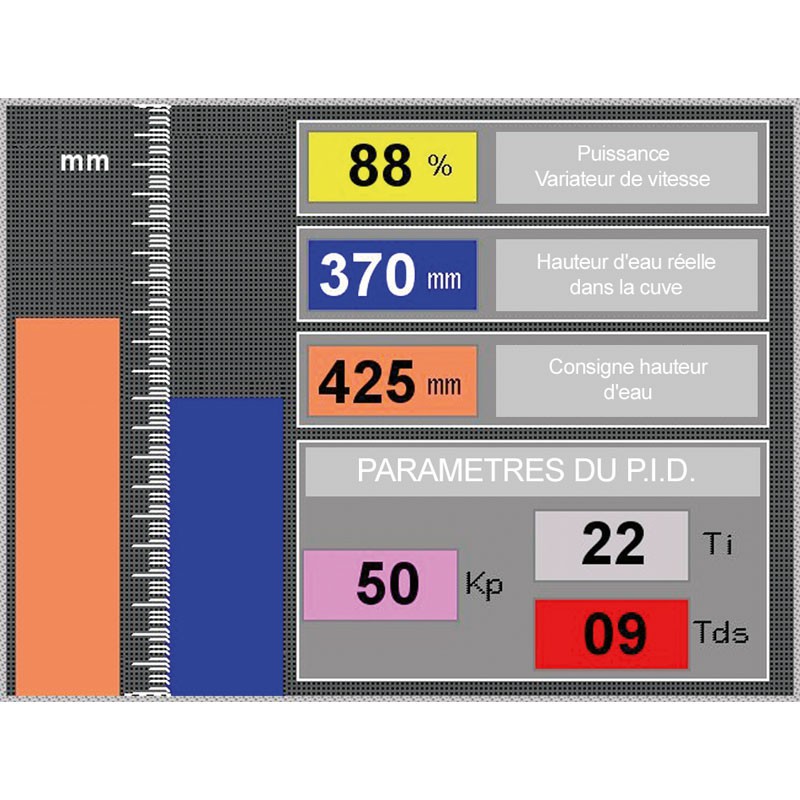

Woda pobierana z dolnego zbiornika zasila górny zbiornik (w którym znajdują się czujniki), a następnie odpływa przez zawór ręczny. PID sterownika PLC i pompa o zmiennym przepływie umożliwiają kontrolę poziomu.

Cele edukacyjne

– Zapoznanie się, oddanie do użytku, uruchomienie i ustawienie systemu
– Zrozumienie ustawień i programowania przez PLC

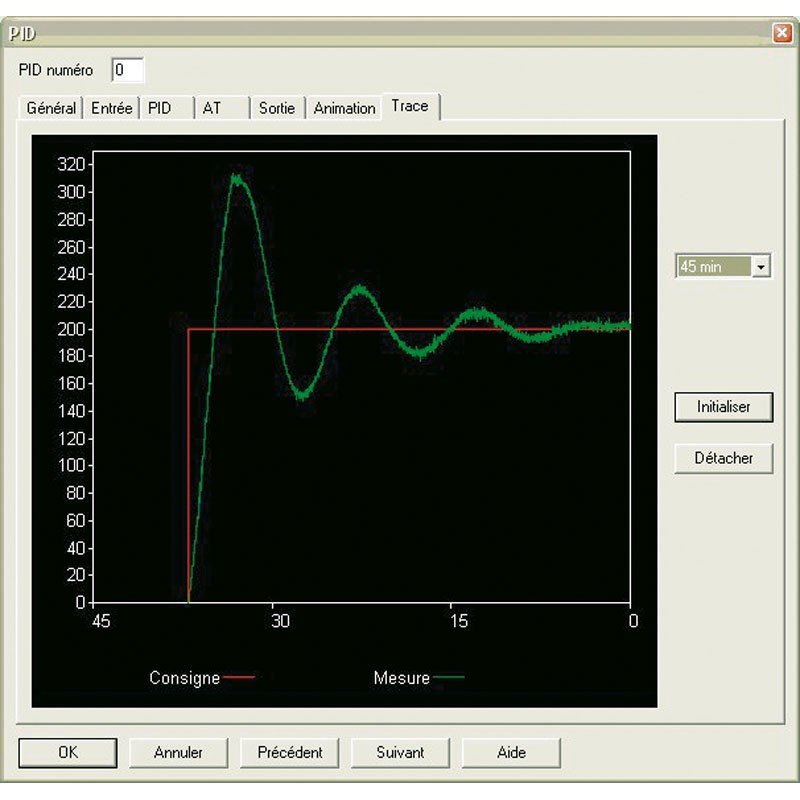

– Zrozumienie regulacji poziomu PID, sond i czujników

CZĘŚCI SKŁADOWE MODELU

– 1 dolny zbiornik o pojemności 100 l
– 1 przezroczysty zbiornik górny o pojemności 60 l z podziałką w cm
– 3 czujniki poziomu z pływakiem binarnym (24V-3A).
– 4 zanurzone sondy przewodzące.
– 1 czujnik ciśnienia hydrostatycznego.
Parametry znamionowe: Wyjście 4-20 mA dla poziomu wody 0-600 mm
– Obudowa i konsola
– 1 ekran dotykowy TFT 5,7″
– 1 4-portowy koncentrator Ethernet RJ45
– 1 trójfazowy regulator prędkości
– 1 sterownik PLC z oprogramowaniem, wyposażony w interfejs TCP/IP do połączenia RJ45 z komputerem i ekranem dotykowym.
14 wejść + 10 wyjść binarnych (24 V)
1 wejście analogowe 4-20 mA
1 wyjście analogowe 4-20 mA i 0-10 V
– 1 oprogramowanie Vijeo Designer® z kompletnym programem monitorującym

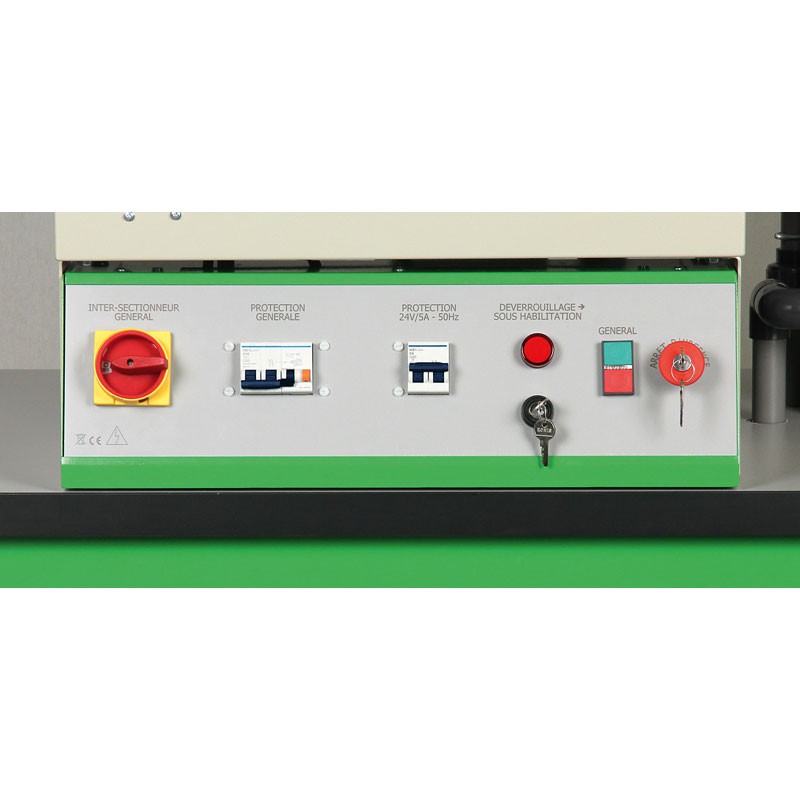

– 1 wyłącznik różnicowoprądowy 30 mA. wyłączniki termiczno-magnetyczne
– Zasilanie 230V
– Podstawa z kółkami + hamulec. 1500 x 750 mm – Waga 144 kg
