Opis produktu – System składanych mocowań firmy ELABO

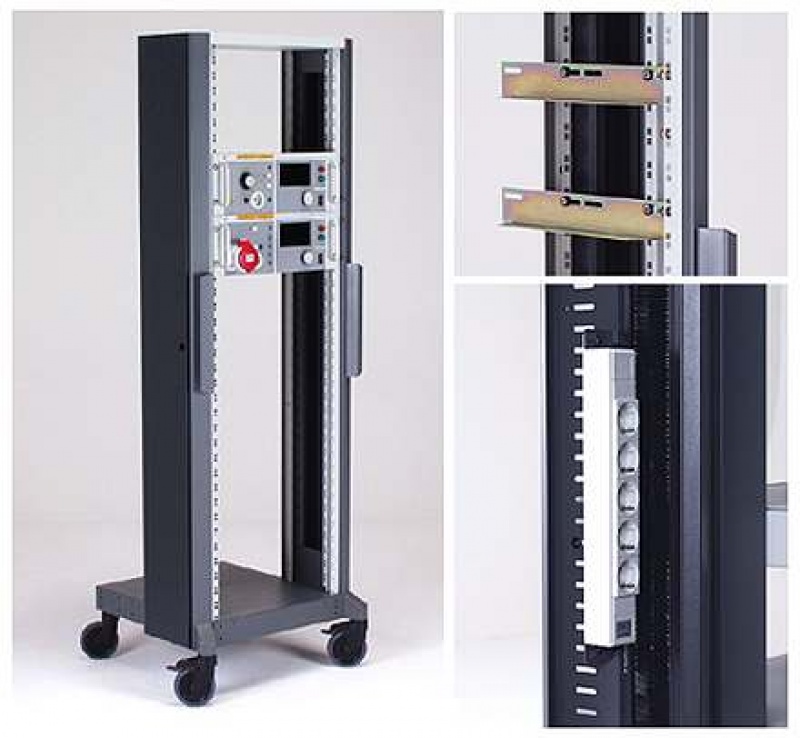

System składanych mocowań firmy ELABO
System składanych mocowań umożliwia zamontowanie urządzeń elektronicznych zgodnych z systemem 3 HU, 6 HU lub 19″ i ich schowanie gdy nie są używane. Elementy systemu przydatne są szczególnie w salach szkoleniowych gdyż ławka do nauki teoretycznej w szybki sposób może być przekształcona w stanowisko do nauki praktycznej. Do sytemu składanych mocowań zaliczyć możemy również mocowania przeznaczone do zamontowania monitorów TFT oraz szafy rozdzielcze, w których zamontowane są zabezpieczenia dla poszczególnych urządzeń oraz przyciski sterujące opuszczaniem rack-ów. Mechanizm opuszczania / podnoszenia mocowań napędzany jest silnikami elektrycznymi i może być sterowany za pomocą przycisków w szafce rozdzielczej lub bezprzewodowo (radiowo) za pomocą pilota. System składanych mocowań przystosowany jest do łączenia z stołami EcoTec i InForm.
Pionowo wysuwane rack-i na urządzenia systemu 3 HU lub 6 HU Cechy:
- Chowane rack-i umieszczone są w obudowie dostawianej do stołu
- Mechanizm pionowego składania i rozkładania napędzany jest silnikiem elektrycznym
- Do rack-a możemy zamontować urządzenia elektryczne / elektroniczne systemu 3 HU lub 6 HU
- Dostępne są wersje z dwiema pozycjami wysuwu – w pierwszej pozycji użytkownik ma do dyspozycji rack 3 HU lub 6 HU a w drugiej pozycji (maksymalne wysunięcie) oprócz rack-a mamy do dyspozycji półkę na wolnostojące urządzenia lub materiały pomocnicze
- Nadstawki posiadają czujniki bezpieczeństwa zabezpieczające przed przypadkowym uszkodzeniem dłoni podczas zamykania
- Do nadstawek dostępne są stoły z serii InForm oraz EcoTec o głębokości 668 mm (stół z dostawką tworzy powierzchnię roboczą o głębokości 1000 mm)
- Dostępne szerokości: 2000 mm, 1800 mm, 1600 mm, 1500 mm, 1200 mm
- Głębokość: 432 mm
- Wysokość nadstawki złożonej: 780 mm
- Wysokość nadstawek rozłożonych: 1000 mm (nadstawka dla systemu 3 HU), 1135 mm (nadstawka dla systemu 6 HU), 1340 mm (maksymalne wysunięte nadstawki dwu-pozycyjne dla systemu 3 HU lub 6 HU)
 |
 |
| Rack składany do instalowania urządzeń 3 HU lub 6 HU. | Rack składany dwu-pozycyjny do instalowania urządzeń 3 HU lub 6 HU (pierwsza pozycja) wraz dodatkowymi półkami (druga pozycja). |
 |
|
| Stoły systemów EcoTec i InForm o głębokości 668 mm. Stoły w połączeniu z nadstawkami tworzą powierzchnie roboczą o głębokości 1000 mm (nadstawka złożona). | |
Uchylne mocowania na urządzenia systemu 3 HU zintegrowane z stołem
Cechy:
- Uchylne mocowania zintegrowane są z stołem zgodnym z systemem InForm lub stołem trapezoidalnym systemu EcoTec
- Mechanizm uchylny napędzany jest silnikiem elektrycznym
- Do rack-ów możemy zamontować urządzenia elektryczne / elektroniczne systemu 3 HU
- Dostępne wymiary dla systemu InForm (szer. x gł. x wys.): 2000 mm, 1800 mm, 1600 mm, 1500 mm, 1200 mm (do wyboru) x 850 mm x 780 mm
- Wymiary stolika trapezowego EcoTec z uchylnym rack-iem (szer. x gł. x wys.): 1400 mm / 700 mm x 600 mm x 780 mm
 |
 |
| Uchylne mocowanie przeznaczone dla urządzeń systemu 3 HU zintegrowane z stołem InForm. W zależności od szerokości w mocowaniu można umieścić urządzenia o łącznych szerokościach montażowych: 342 HP, 300 HP, 264 HP, 240 HP, 180 HP. | Uchylne mocowanie przeznaczone dla urządzeń systemu 3 HU zintegrowane z stołem trapezowym EcoTec. W mocowaniu można umieścić urządzenia o łącznej szerokości montażowej: 142 HP. |
Pionowo wysuwane mocowania dla monitorów TFT
Cechy:
- Pionowo wysuwane mocowania umieszczone są w obudowie dostawianej do stołu
- Mechanizm pionowego składania i rozkładania napędzany jest silnikiem elektrycznym
- Możliwość zamontowania jednego lub dwóch monitorów TFT o przekątnej do 19″ i głębokości do 80 mm
- Dodatkowo wygospodarowane jest miejsce do przechowywania klawiatury i myszy
- Dostępne są mocowania dla jednego lub dwóch monitorów
- Do obudowy pionowo wysuwanego mocowania można dostawić specjalne stoły z serii EcoTec o głębokości 630 mm (stół z dostawką tworzy powierzchnię roboczą o głębokości 800 mm)
- Dostępne szerokości: 2000 mm (dwa monitory dla ucznia), 1800 mm (dwa monitory dla ucznia lub jeden monitor dla nauczyciela), 900 mm (jeden monitor dla ucznia)
- Głębokość: 170 mm
- Wysokość: 750 mm
 |
|
| Przykład sali szkoleniowej wyposażonej w pionowo wysuwane mocowania dla monitorów. |
Szafy rozdzielcze 19″
Cechy:
- Szafy ustawiane są na podłożu, przeznaczone są do zamontowania płyt zasilających lub paneli przycisków sterujących opuszczaniem i podnoszeniem mocowań (zgodne z standardem 19″)
- Maksymalna wysokość montażowa 14 HU (dla szafek przystosowanych do systemu EcoTec) lub 13 HU (dla szafek przystosowanych do systemu InForm)
- Szafy posiadają lewe lub prawe, zamykane drzwi frontowe oraz dodatkowy dostęp do wnętrza poprzez boczne drzwiczki
- Szerokość: 525 mm
- Głębokość: 750 mm (szafka dla systemu EcoTec), 620 mm lub 720 mm lub 820 mm (szafka dla systemu InForm)
- Wysokość: 710 mm (szafka dla systemu EcoTec), 680 (szafka dla systemu InForm)
 |
 |
| Szafy rozdzielcze 19″ (prawa lub lewa) przeznaczone dla systemu EcoTec. | Szafy rozdzielcze 19″ (prawa lub lewa) przeznaczone dla systemu InForm. |
 |
|
| Przykład zabudowy szafy rozdzielczej modułami firmy ELABO (pierwszy panel – przyciski sterujące opuszczaniem i podnoszeniem rack-ów, drugi panel – płyta zsilająca, trzeci panel – płyta z zabezpieczeniami). | |
