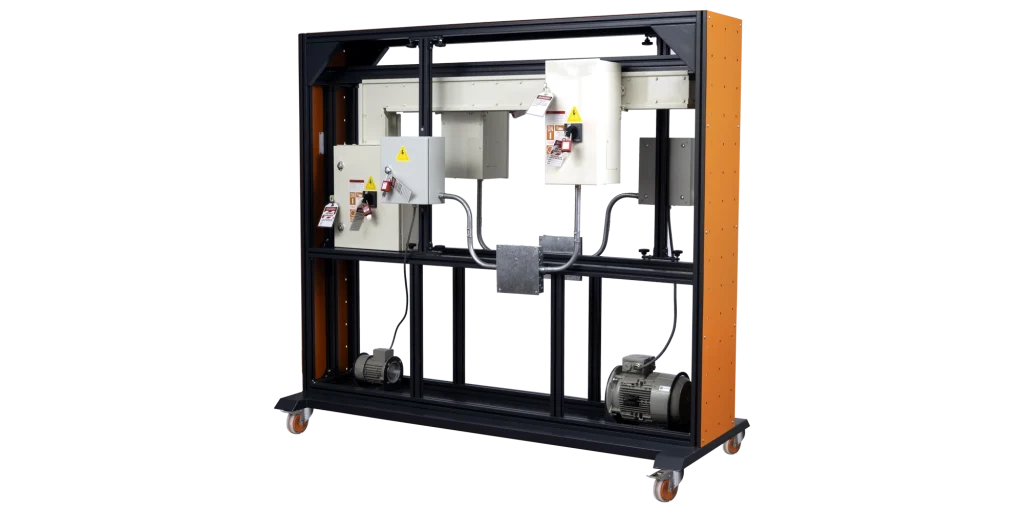

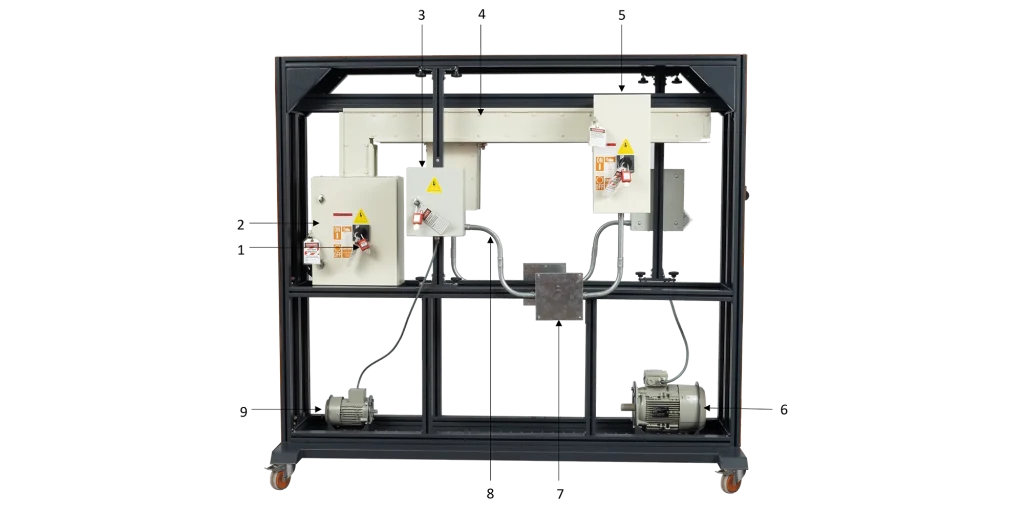

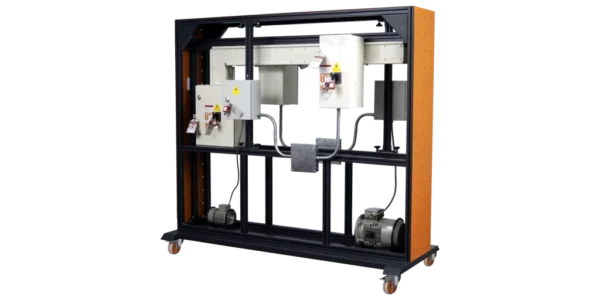

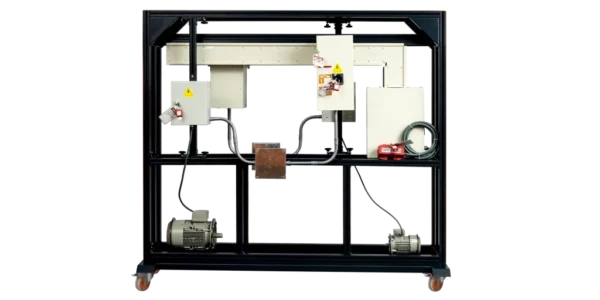

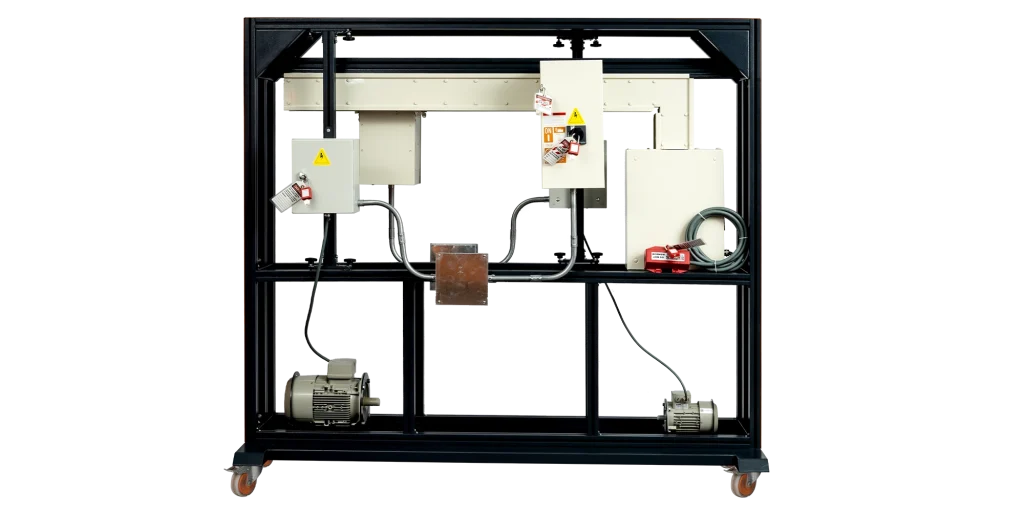

Name: System szkolenia w zakresie dystrybucji zasilania
Brand: Bedo

Opis produktu – System szkolenia w zakresie dystrybucji zasilania

Trener dystrybucji zasilania pozwala kursantom na naukę i praktykę szerokiego zakresu zaawansowanych tematów elektrycznych, takich jak instalacja, konserwacja i rozwiązywanie problemów z nowoczesnymi systemami dystrybucji zasilania, które wymagają umiejętności od konfigurowania podstawowych torów wyścigowych po wybór odpowiedniego zabezpieczenia nadprądowego dla wrażliwego sprzętu.

Dane techniczne

Silniki

Silnik1
- Napięcie: (230V, 400V, 460V).
- Częstotliwość: (50Hz, 60Hz).
- Moc: (4KW, 4.55KW).
- Prędkość: (1435 obr/min, 1735 obr/min).
Silnik2
- Napięcie: (230V, 460V).
- Częstotliwość: (50Hz, 60Hz).
- Moc: (0.37KW, 0.43KW).
- Prędkość: (1350 obr/min, 1650 obr/min).
Wyłączniki
- Wyłącznik (100A).
  - Liczba biegunów: 3P
  - Prąd znamionowy: 100A przy 40°C
  - Prąd znamionowy: 690V AC 50/60Hz.
- Wyłącznik(32A).
  - Liczba biegunów: 3P
  - Prąd znamionowy: 32A przy 40 °C
  - Napięcie robocze: 690V AC 50/60Hz.
- Wyłącznik(25A).
  - Liczba biegunów: 3P
  - Prąd znamionowy: 25A przy 40 °C
  - Prąd znamionowy: 690V AC 50/60Hz.

Zakres dostawy

System szkoleniowy dystrybucji zasilania (SE102)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Uczestnik szkolenia zapozna się z różnymi tematami, takimi jak podstawy przewodów, giętarki do przewodów, montaż IMC, zabezpieczenie nadprądowe i przeciąganie przewodów.
Szczegółowe tematy obejmują funkcje i działanie różnych typów złączy, kroki używane do określenia zajętości giętarki, narzędzia używane do gięcia IMC i sztywnych przewodów i nie tylko.
Trener składa się z wytrzymałej, podzielonej na sekcje ramy, która umożliwia uczestnikom szkolenia wykonywanie szerokiego zakresu mocowań i konfiguracji przy użyciu komponentów dostarczonych wraz z trenerem.
Trening ten pomaga uczestnikom szkolenia uczyć się i ćwiczyć przygotowywanie, cięcie, gięcie i łączenie przewodów, obsługę zaawansowanych bieżni oraz wybór rozmiaru i typów przewodów.
Trener pozwala również uczestnikom szkolenia instalować bezpieczniki i wtyczki magistrali, podłączać silniki i bezpiecznie obsługiwać zasilanie 3-fazowe, urządzenia zabezpieczające, takie jak wyłączniki bezpieczeństwa i blokady lockout/tagout.

Doświadczenia

Poznanie
- Gięcie przewodów.
- Montaż przewodów.
- Wymiarowanie przewodów.
- Wybór przewodów.
- Przewody IMC.
- Przewody EMT.
- Przewód elastyczny.
- Instalacja wtyczki magistrali.
- Rozmiar przewodów.
- Zabezpieczenie obwodu.
- Wybór rozłącznika.
- Instalacja rozłącznika.
- Rodzaje złączek.
- Wybór armatury.
- Układ systemu.
- Interpretacja schematu.
Jak korzystać z szyny zbiorczej do obsługi różnych silników
Jak wybrać odpowiednie przewody i rozmiar kabli dla różnych obciążeń
Jak wybrać odpowiedni wyłącznik automatyczny
Jak wybrać wyłącznik ochronny silnika i dostosować jego odpowiedni prąd znamionowy.
