System szkoleniowy kanałów powietrznych (AR – 009) został zaprojektowany w celu zapoznania uczestników szkolenia ze wszystkimi głównymi komponentami centralnego systemu klimatyzacji w celu symulacji działania centralnej klimatyzacji. Jednostka edukacyjna pozwala kursantom monitorować temperaturę i wilgotność systemu na wyświetlaczach cyfrowych i badać ich wpływ, gdy system przechodzi przez cykl chłodzenia lub ogrzewania.
System szkolenia w zakresie kanałów powietrznych
Dodaj do zapytania
Kod producenta: (AR – 009)
Dane techniczne
- Akumulator
- Objętość: 2.35L
- Zakres temperatur: -35°C … 63°C
- Ciśnienie robocze: 32 bar
- Przełącznik ciśnienia
- Zakres odcięcia: 0 … 7. 5 bar
- Zakres odcięcia: 8 … 32 bar
- Wymiennik ciepła
- Temperatura robocza: 250 °C
- Maksymalne ciśnienie: 700 psi
- Czujnik temperatury
- Czujnik Pt 100
- Miernik niskiego ciśnienia
- -1 … 25 barów
- Miernik wysokiego ciśnienia
- 0 … 35 barów
- Parownik
- Powierzchnia: 3,8 m^2
- Przepływ powietrza wentylatora: 480 m^3 / h
- Wydajność: 940 watów
- Sprężarka
- Czynnik chłodniczy: R134a
- Napięcie/częstotliwość: 208-220V ~ 50Hz
- Wydajność chłodnicza: 7116 btu/h
- Temperatura otoczenia: 32°C
- Gaz powrotny: 15°C
- Temperatura cieczy: 45°C
Zakres dostawy
- System szkolenia kanałowego (AR – 009)
- Twarda kopia instrukcji obsługi.
Opcje
Szczegóły techniczne

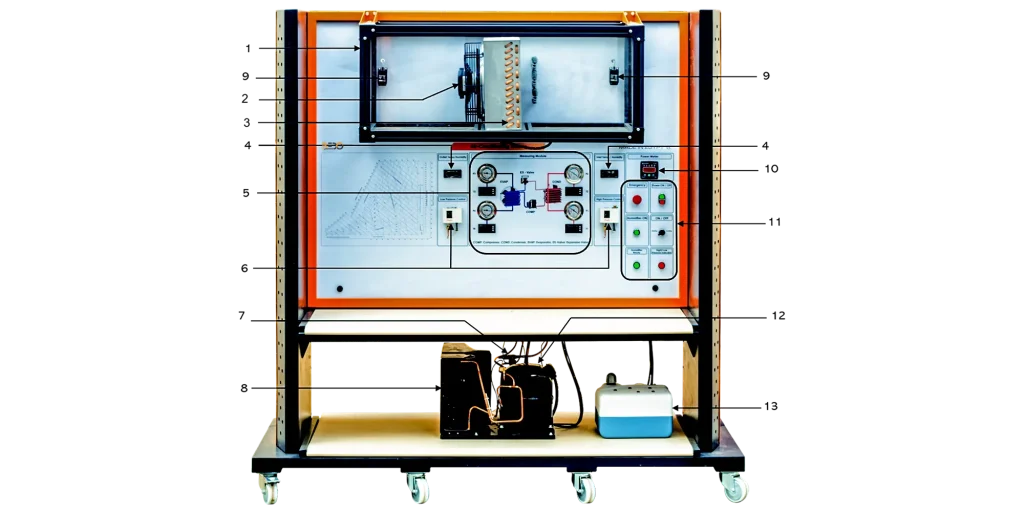

- Trener zapewnia uczestnikom szkolenia kompleksowe zrozumienie komponentów centralnej jednostki klimatyzacyjnej.
- Trener demonstruje centralną jednostkę klimatyzacyjną, która zawiera kanał powietrzny i jednostkę skraplającą, a także duży panel operacyjny i pomiarowy.
- Kanał powietrzny zawiera parownik, wentylator parownika, nagrzewnicę elektryczną, a czujniki temperatury i wilgotności mierzą temperaturę i wilgotność wewnątrz kanału.
- Kanał jest wykonany z przezroczystego materiału, aby umożliwić wizualizację różnych procesów.
- Jednostka skraplająca zawiera sprężarkę, skraplacz i zbiornik cieczy.
- Panel operacyjny trenera zawiera przełącznik ON/OFF trenera, wyłącznik awaryjny, przycisk pracy nawilżacza, przełącznik trybu ogrzewania/chłodzenia, diodę LED wskazującą pracę nawilżacza i diodę LED alarmu wysokiego/niskiego ciśnienia.
- Panel operacyjny zawiera również przełącznik wysokiego ciśnienia i przełącznik niskiego ciśnienia oraz cztery manometry, cztery cyfrowe wyświetlacze temperatury, cyfrowy wyświetlacz temperatury/wilgotności na wylocie, cyfrowy wyświetlacz temperatury/wilgotności na wlocie oraz miernik mocy
- Panel operacyjny pokazuje również schemat cyklu centralnej klimatyzacji z wykresem psychometrycznym.
- Dwa wyświetlacze cyfrowe zapewniają dokładny odczyt temperatury i wilgotności na wlocie/wylocie.
- Przełącznik ciśnieniowy zapewnia bezpieczeństwo sprężarki, która podejmuje działanie ochronne w przypadku wystąpienia niskiego/wysokiego ciśnienia.
- Wskaźnik LED ostrzega o wystąpieniu niskiego/wysokiego ciśnienia i wskazuje stan nawilżacza.
- Trener pozwala uczestnikom szkolenia obserwować działanie centralnej klimatyzacji i badać jej parametry za pomocą czujników w różnych punktach w całym cyklu przed i za parownikiem & przed i za skraplaczem do pomiaru temperatury i ciśnienia czynnika chłodniczego i wyświetlania go na wyświetlaczach cyfrowych i manometrach na panelu operacyjnym.
- Temperatury czynnika chłodniczego są mierzone przez bardzo czułe czujniki i wyświetlane na czterech wyświetlaczach cyfrowych.
- Uczeń może zbadać, w jaki sposób centralna klimatyzacja może zostać zmieniona z trybu chłodzenia na tryb ogrzewania za pomocą przełącznika trybu ogrzewania/chłodzenia,
- Nawilżacz jest sterowany elektrycznie za pomocą przycisku na panelu sterowania.
- Nawilżacz ten służy do kontrolowania wilgotności względnej wewnątrz kanału, dzięki czemu uczestnicy szkolenia mogą zwiększyć wilgotność w pomieszczeniu.
- Wentylator parownika służy do cyrkulacji powietrza w kanale i rozpraszania ciepła.
- Temperatura i wilgotność systemu zależą od cyklu procesu, czy działa on jako chłodzenie czy ogrzewanie i są mierzone za pomocą czujników w dwóch różnych punktach
