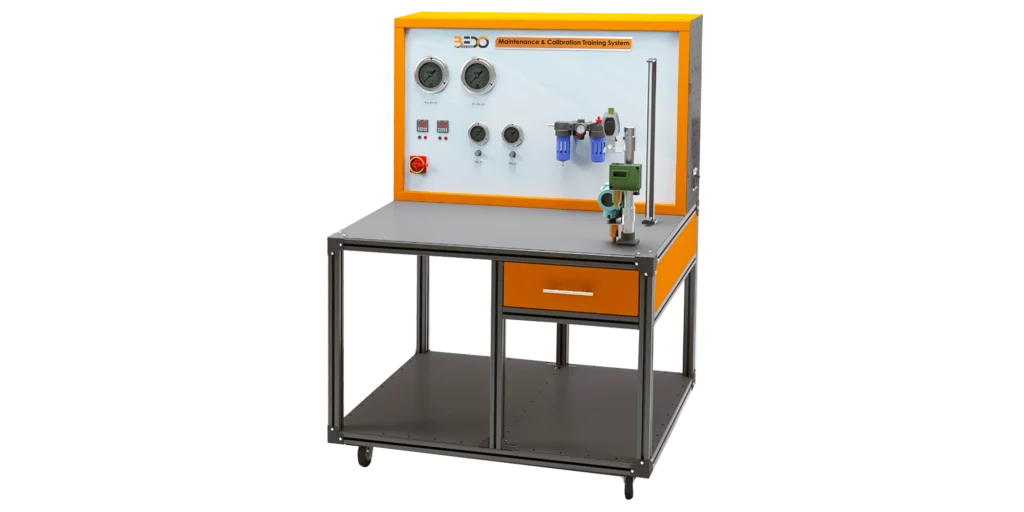

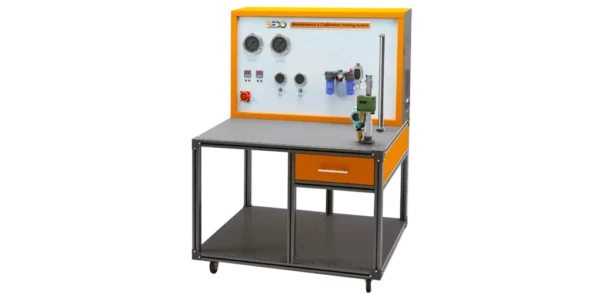

System szkolenia w zakresie konserwacji i kalibracji

System szkolenia w zakresie konserwacji i kalibracji

Bedo
Kategorie:

Dodaj do zapytania

Opis

System szkolenia w zakresie konserwacji i kalibracji ma na celu dostarczenie wymaganej wiedzy na temat definicji „pętli kontrolnej”. Pętla sterowania składa się ze wszystkich fizycznych komponentów i funkcji sterowania potrzebnych do dostosowania lub utrzymania wartości mierzonej zmiennej procesowej (PV) do pożądanej wartości lub wartości zadanej (SP), w tym: elementu pierwotnego / czujnika, przetwornika i przetwornika, sygnałów, sterownika i siłownika. System koncentruje się na procesie transmisji sygnałów pneumatycznych i elektrycznych generowanych w przetwornikach (elektrycznych) i zaworach sterujących (pneumatycznych) elementów pętli sterowania, oprócz kalibracji i testowania różnych odpowiednich komponentów elektrycznych i pneumatycznych.

Dane techniczne

  • Regulator ciśnienia: 0 ~ 1,6bar / 0 ~ 6bar.
  • Kontroler:
    • Wyjście: 4 ~ 20mA.
    • Wejście: 4 ~ 20mA.
  • 2 źródła napięcia DC: 24VDC.
  • Zbiornik z regulacją wysokości: 0 ~ 1000mm głowicy.

Zakres dostawy

  • Konserwacja iamp; kalibracji (SM103)
  • Przetwornik różnicy ciśnień
  • Pneumatyczny zawór sterujący z pozycjonerem elektropneumatycznym
  • Twarda kopia instrukcji obsługi

Opcje

  • Zestaw narzędzi
  • Elektryczny przetwornik ciśnienia
  • Elektryczny przetwornik różnicy ciśnień
  • Konwerter prądu na ciśnienie
  • Manometr z rurką Bourdona
  • Manometr membranowy
  • Termopara typu K i kalibrator
  • Elektryczny zawór sterujący
  • Elektryczny sterownik
  • Zawartość cyfrowa (BI01).

Szczegóły techniczne

  • System może zademonstrować zachowanie transmisji sygnałów elektrycznych i pneumatycznych w komponentach pętli sterowania, w tym przetwornikach i zaworach sterujących.
  • System jest wyposażony w różne czujniki, przetworniki / nadajniki, sterowniki i siłowniki tworzące kompletną pętlę sterowania.
  • Ponieważ istnieją dwa rodzaje sygnałów w automatyce przemysłowej, system szkoleniowy jest wyposażony w komponenty do generowania i testowania obu typów.
  • System jest wyposażony w dwa regulatory ciśnienia z manometrami do tworzenia sygnałów pneumatycznych i kalibracji manometrów pod wysokim ciśnieniem.
  • Pneumatyczne sygnały wyjściowe z elementów pętli sterowania mogą być mierzone za pomocą dwóch precyzyjnych manometrów.
  • Niskie ciśnienia są generowane do kalibracji manometru za pomocą zbiornika o regulowanej wysokości ze skalą.
  • Sygnały elektryczne i pneumatyczne mogą być generowane w celu uruchomienia poszczególnych elementów pętli sterowania.
  • Trener jest wyposażony w precyzyjną technikę pomiarową, która umożliwia rejestrowanie sygnałów wyjściowych z komponentów pętli sterowania.
  • Regulatory ciśnienia mogą być również używane do kalibracji przy wyższych ciśnieniach.
  • Pomocnicze źródła zasilania dla komponentów wymagających zasilania elektrycznego są dostarczane w postaci źródeł napięcia stałego.
  • Bezpośrednie sygnały prądowe mogą być przesyłane i mierzone za pomocą dwóch kontrolerów.
  • Dwa precyzyjne manometry służą do pomiaru pneumatycznych sygnałów wyjściowych z komponentów pętli sterowania.

Eksperymenty

  • Zapoznanie się z elementami pętli sterowania
  • Zrozumienie zachowania transmisji elektronicznych i pneumatycznych elementów pętli sterowania
  • Kalibracja elektrycznych i pneumatycznych elementów pętli sterowania
  • Kalibracja manometrów
  • Zapoznanie się z trybem działania elementów pętli sterowania: przetworników, siłowników
  • i sterowników
  • Poznanie działania różnych sygnałów:
    • Sygnał pneumatyczny
    • Sygnał elektryczny
  • Zapoznanie się z wzajemnymi połączeniami elementów pętli sterowania
  • Zapoznanie się z działaniem sterownika
  • Zapoznanie się z charakterystyką działania pneumatycznego zaworu sterującego
  • Zapoznanie się z działaniem elektropneumatycznego ustawnika pozycyjnego
  • Zapoznanie się z kalibracją przetworników różnicy ciśnień, wraz z opcjonalnymi komponentami elektrycznymi i pneumatycznymi, umożliwia kursantom badanie i kalibrację różnych przyrządów, zwiększając ich zrozumienie koncepcji systemu i aplikacji
