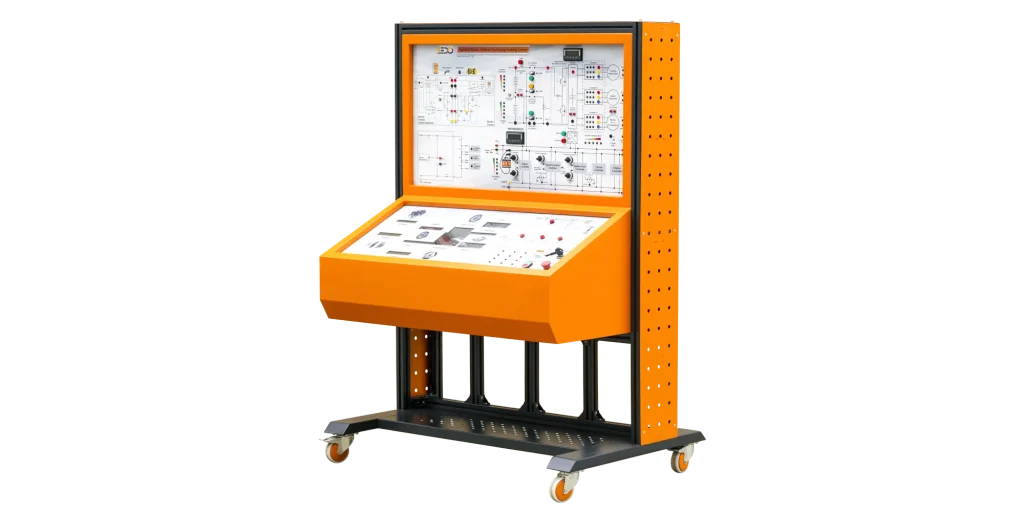

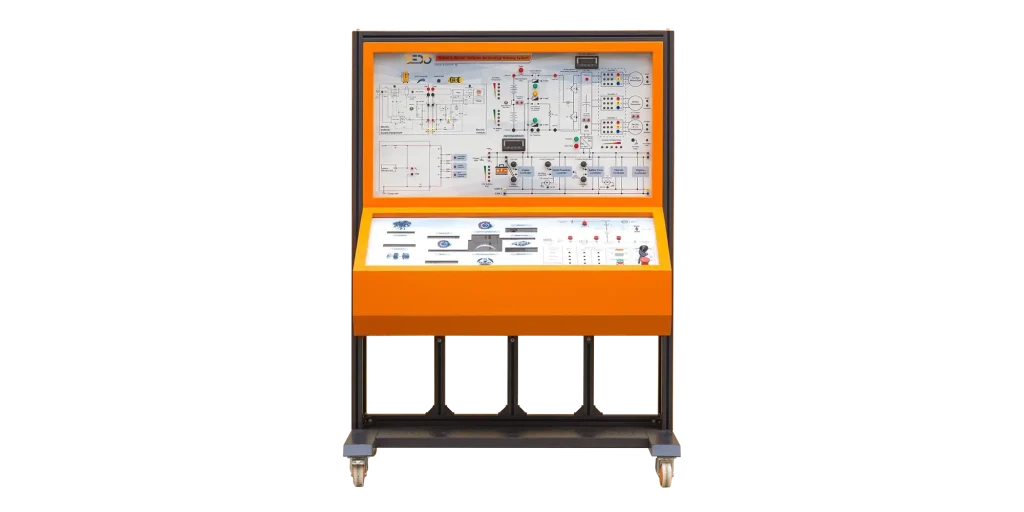

System szkolenia w zakresie technologii pojazdów hybrydowych i elektrycznych
System szkolenia w zakresie technologii pojazdów hybrydowych i elektrycznych - obrazek 2
System szkolenia w zakresie technologii pojazdów hybrydowych i elektrycznych - obrazek 3

System szkolenia w zakresie technologii pojazdów hybrydowych i elektrycznych

Bedo
Kategorie:

Dodaj do zapytania

Opis

System szkolenia w zakresie technologii pojazdów hybrydowych i elektrycznych (HYD105) oferuje praktyczne szkolenie w zakresie rzeczywistych komponentów samochodów hybrydowych i elektrycznych w bezpiecznym środowisku i warunkach. System szkoleniowy zapoznaje studentów z 5 różnymi trybami koncepcji napędu, a także wprowadza ich w różne usterki, które mogą wystąpić w systemie.



1. Stacja ładowania pojazdów elektrycznych 2. Pojazd elektryczny 3. Akumulator HV 4. Przetwornica DC/DC 5. Falownik 6. Akumulator 12 V 7. Blokady 8. Elementy mechaniczne systemu 9. Schemat mechaniczny systemu 10. Główny panel sterowania 11. Diodowe wskaźniki trybów pracy

Dane techniczne

  • Akumulator HV: 12 V
  • Praca wentylatora chłodzącego: gdy temperatura akumulatora HV wynosi 40 ~ 60ºC
  • Praca pompy płynu chłodzącego: gdy temperatura falownika wynosi 30 ~ 46ºC
  • Praca pompy płynu chłodzącego: gdy temperatura silnika wynosi 70 ~ 85ºC
  • Odczyt napięcia mikroprocesora blokady = około 8. 6 V

Zakres dostawy

  • System szkoleniowy w zakresie technologii pojazdów hybrydowych i elektrycznych (HYD105)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • System szkoleniowy zapoznaje uczestników z pięcioma różnymi trybami koncepcji jazdy.
  • System szkoleniowy jest dostarczany ze stacją ładowania. Stacja ładowania jest dostarczana z przyciskiem jako częścią gniazda ładowania do blokowania lub zwalniania wtyczki złącza wewnątrz gniazda, a także stycznikiem do odłączania terminala ładowania od sieci energetycznej.
  • Trener zapewnia bezpieczne środowisko pracy i pozwala studentom i stażystom w pełni skupić się na wykonywanym zadaniu.
  • Stażyści będą narażeni na szeroki zakres tematów teoretycznych, takich jak: jazda hybrydowa, doładowanie, akumulator HV, jazda czysto elektryczna, obsługa generatora i wiele innych.
  • Trenerzy będą mogli wykonywać różne pomiary, takie jak rezystancja, izolacja i napięcie za pomocą multimetru.
  • W ramach tego szkolenia uczestnicy zapoznają się z różnymi środkami bezpieczeństwa i przepisami dotyczącymi obsługi i postępowania z takim systemem szkoleniowym.
  • Główny trener
    • Szybka magistrala CAN jako magistrala komunikacyjna zintegrowana ze sterowaniem systemem HV.
    • Komunikacja między systemem ładowania HV, akumulatorem HV i falownikiem.
    • Akumulator 12 V zintegrowany z procesem odłączania i izolacji
    • Kompletna sekwencja ładowania wstępnego do uruchamiania systemu HV
    • Aktywne rozładowanie – funkcja szybkiego wyłączania systemu HV
    • Cztery pływające wejścia napięciowe dla napięć do 500 V AC/DC
    • Woltomierz
    • Ammetr
    • System oferuje pięć trybów, które są następujące,
    • Wyłącznik awaryjny
    • Akumulator wysokonapięciowy, 170 V DC
    • Konwerter dwukierunkowy DC-DC buck-boost
    • Wskaźniki stanu naładowania akumulatorów niskonapięciowych & akumulatorów niskonapięciowych i wysokonapięciowych.
    • Detektory temperatury dla akumulatorów wysokonapięciowych i konwerterów DC-DC.
    • Włącznik zapłonu
      • 3 pozycje (Start, Akcesoria, ON)

Eksperymenty

  • Praca w trybie elektrycznym (parkowanie – neutralny – jazda – przyspieszenie – hamowanie)
  • Praca w trybie podtrzymywania akumulatora (parkowanie – neutralny – jazda – przyspieszenie – hamowanie)
  • Praca w trybie szeregowym (parkowanie – neutralny – jazda – przyspieszenie – hamowanie)
  • Praca w trybie równoległym (parkowanie – neutralny – jazda – przyspieszenie – hamowanie)
  • Series- Praca w trybie równoległym (napęd neutralny-przyspieszanie-opóźnianie)
  • Usterka upływu prądu
  • Usterka zaniku zasilania
  • Usterka przetwornicy DC/DC
  • Usterka silnika trakcyjnego/generatora z izolacją HV
  • Usterka rozrusznika/generatora z izolacją HV
  • Usterka elektrycznej sprężarki AC z izolacją HV
  • Usterka wentylatora chłodzenia
  • Usterka pompy chłodziwa
