System szkoleniowy koncentratora energii słonecznej

Szczegóły techniczne

• Edukacyjny obejmuje dwuosiowe śledzenie słońca, które pomaga w przechwytywaniu maksymalnej ilości promieni słonecznych poprzez śledzenie ruchu słońca w czterech różnych kierunkach.
• W trenażerze znajdują się dwa rodzaje rur absorbujących, które są ważne dla pochłaniania i zbierania światła słonecznego. Rury absorbujące można łatwo wymienić w celu zbadania ich wpływu na wydajność procesu.

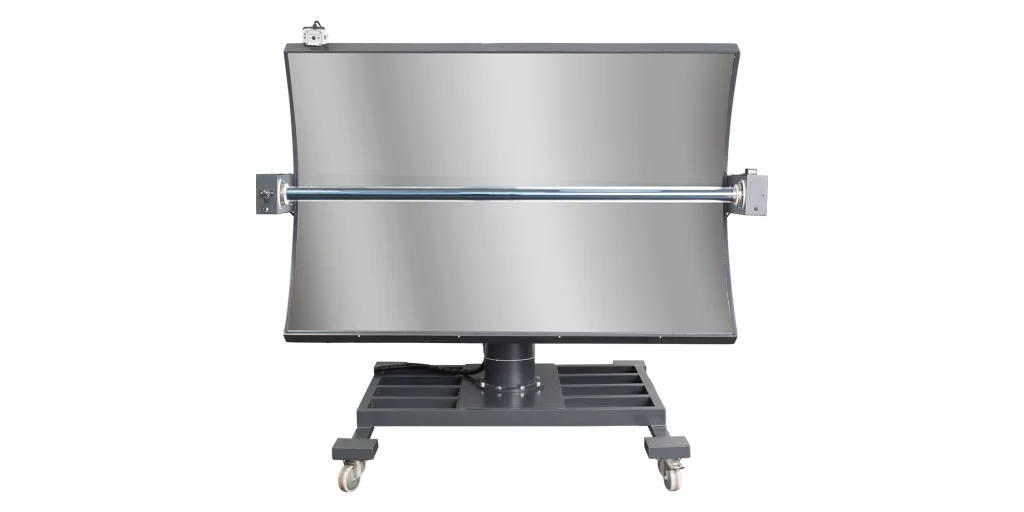

• Trener zawiera reflektory paraboliczne, które pomagają w przechwytywaniu bezpośredniego promieniowania słonecznego na dużej powierzchni.
• Promieniowanie można zmierzyć za pomocą miernika promieniowania.

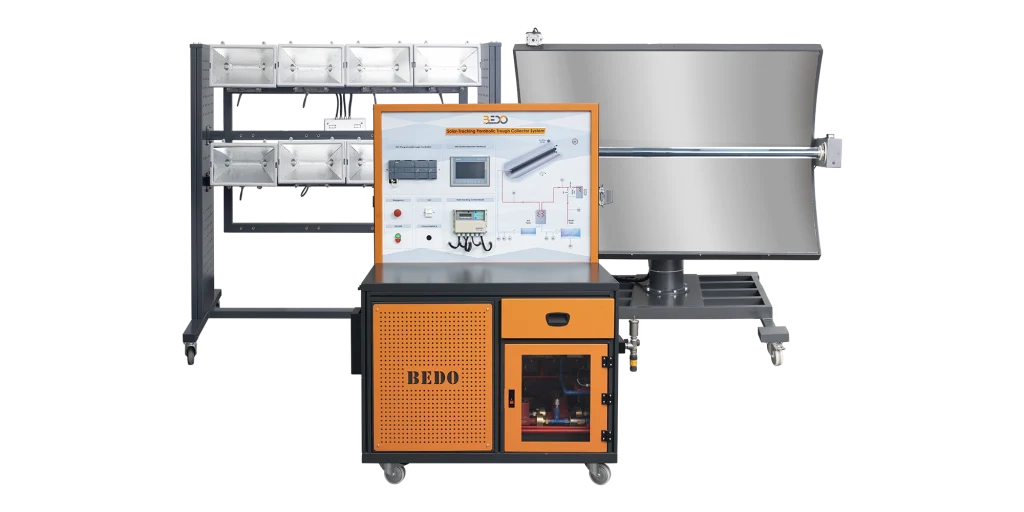

• System szkoleniowy koncentratora energii słonecznej
• Płyn w postaci (wody) jest używany w systemie w celu przenoszenia ciepła w zamkniętym systemie ogrzewania słonecznego, co pomaga w badaniu wpływu płynu na ogólną wydajność.
• Zbiornik na wodę jest dołączony z zainstalowaną pompą.
• W systemie zainstalowany jest wymiennik ciepła, który umożliwia przenoszenie pochłoniętej energii słonecznej do płynu roboczego. Wszystkie rury wchodzące w skład systemu są izolowane przy użyciu materiałów izolacyjnych
• Mierniki temperatury i czujniki są dołączone do pomiaru temperatury wlotu, wylotu i płyty
• Przepływomierz i czujnik są dołączone do pomiaru natężenia przepływu płynu roboczego.
• W systemie znajduje się również regulator przepływu do sterowania i regulacji przepływu.
• System szkoleniowy nadaje się do przeprowadzania różnych eksperymentów z przenoszeniem ciepła.

Dane techniczne

• System śledzenia energii słonecznej i generowania ciepła:
  • Reflektory paraboliczne » Rury absorbujące » System śledzenia słońca
• Magazynowanie:
  • Zbiornik magazynowy na wodę
  • Zbiorniki zasilające
• Jednostka sterująca:
  • Licznik temperatury z czujnikiem
  • Licznik przepływu z czujnikiem
  • Regulator przepływu
