System szkoleniowy w zakresie energii geotermalnej

Specyfikacja – System szkoleniowy w zakresie energii geotermalnej

Szczegóły techniczne

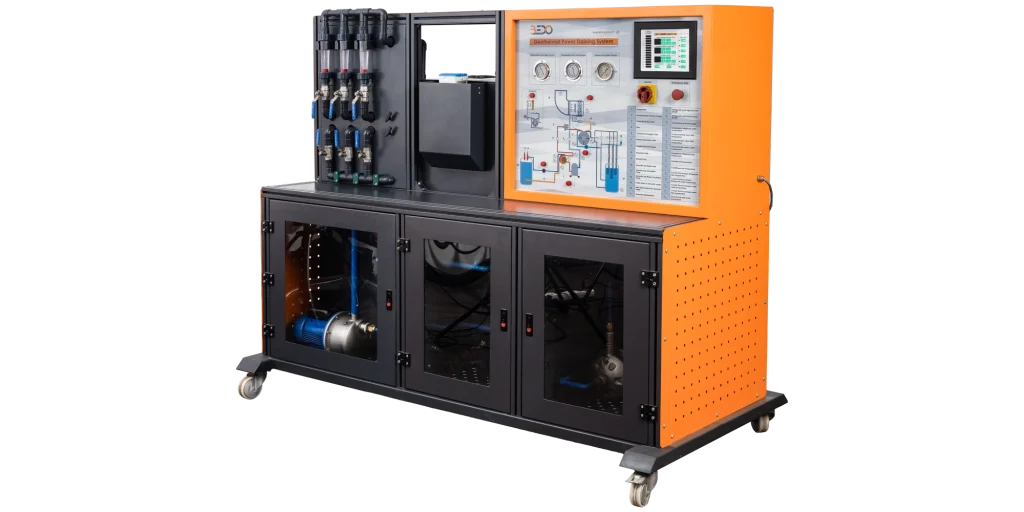

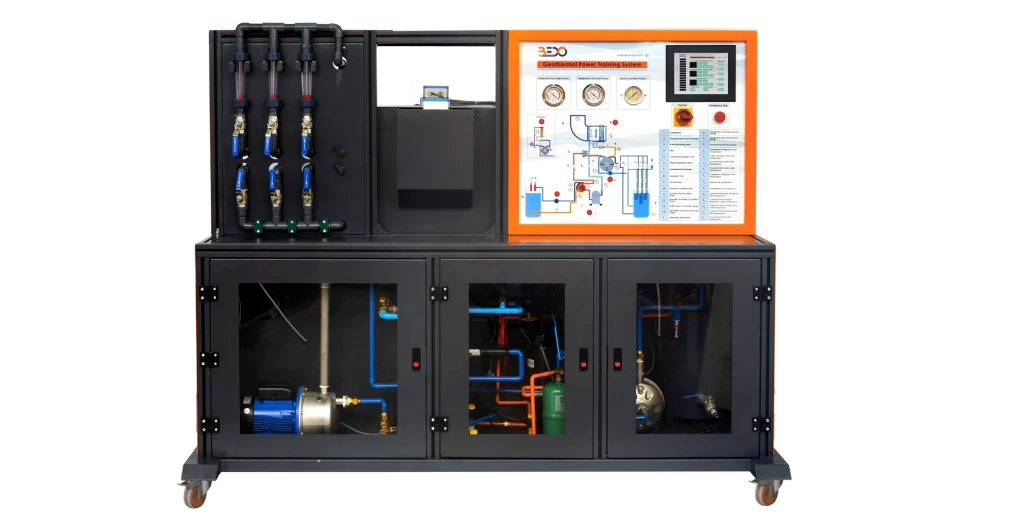

• Trener jest przeznaczony do rozwijania zdolności uczenia się poprzez przegrupowywanie podsystemów w instalacjach geotermalnych domowych.
• Trener jest dostarczany z pompą ciepła geotermalnego, wymiennikiem ciepła w pętli gruntowej, stacją pompową, systemem ciepłej wody użytkowej,
  panelem sterowania i wprowadzania usterek oraz urządzeniami bezpieczeństwa.
• Pompa ciepła geotermalnego symuluje rzeczywisty sprzęt używany w budynkach mieszkalnych. Mierzy przepływ, temperaturę i ciśnienie w różnych pozycjach systemu.
• Pompa ciepła geotermalnego obejmuje elementy mechaniczne, takie jak wymiennik ciepła, sprężarkę, termostatyczny zawór rozprężny i dmuchawę.
• Wymiennik ciepła to wymiennik ciepła typu woda-czynnik chłodniczy typu rura w rurze (współosiowy)
• Pompa ciepła geotermalnego jest wyposażona w przezroczysty panel ułatwiający wizualizację elektronicznej tablicy sterującej i elementów mechanicznych.
• Wymiennik ciepła w pętli gruntowej składa się z dwóch krótkich pętli i jednej długiej pętli (miedziane wężownice) zanurzonych w zbiorniku z wodą. Każda pętla obejmuje przepływomierz, zawory sterujące przepływem i punkty testowe temperatury na każdym końcu.
• Wymiennik ciepła pętli gruntowej zawiera dodatek do wody, roztwór inhibitora rdzy i roztwór antybakteryjny.
• Wartości temperatury są mierzone za pomocą termopar.
• Stacja pompowa obejmuje zbiornik zalewowy izolowany za pomocą szklanych zaworów trójdrożnych i pompę odśrodkową.
• System ciepłej wody użytkowej obejmuje pompę obiegową odśrodkową i wymiennik ciepła schładzacza oraz posiada przezroczysty panel ułatwiający wizualizację jego wewnętrznej konstrukcji.
• Trener jest dostarczany z narzędziami bezpieczeństwa, takimi jak zawór bezpieczeństwa, kontrola wysokiego ciśnienia i czujnik szronu.
• Trener ma możliwość dodania pompy ciepła w celu dalszych eksperymentów.
• Trener obejmuje również manometry wysokiego ciśnienia i niskiego ciśnienia monitorujące czynnik chłodniczy.

Dane techniczne

• Pompa ciepła geotermalna
  • Wydajność – chłodzenie 4,3 kW (14 600 BTU/h)
  • Wydajność – ogrzewanie 3,1 kW (10 600 BTU/h)
  • Czynnik chłodniczy R-410A, nominalna ilość 0,54 kg (19 uncji)
  • Typ wymiennika ciepła woda-czynnik chłodniczy Wężownica rurowa (współosiowa)
• Wymiennik ciepła z pętlą gruntową
  • Pętle: 2 krótkie pętle, 1 długa pętla
  • Pojemność zbiornika na wodę: 140 l (37 gal)
  • Zbiornik wyrównawczy: 2,8 l (0,75 gal)
• Stacja pompowa
  • Zbiornik zalewowy izolowany z wizjerem poziomu i dwoma zaworami trójdrożnymi
  • Typ pompy odśrodkowa
• System ciepłej wody użytkowej
  • Pojemność zbiornika: 7,5 l (2 gal)
  • Typ pompy obiegowej: odśrodkowa
• Panel sterowania
  • Termostat pompy ciepła: Chłodzenie/ogrzewanie, nieprogramowalne
  • Kontrolki: pompa obiegowa, zawór odwracający, sprężarka, schładzacz, awaria pompy ciepła, pompa obiegowa
  • Wprowadzanie usterek: usterki, które można wprowadzać za pomocą przełączników
  • Główny wyłącznik zasilania.
