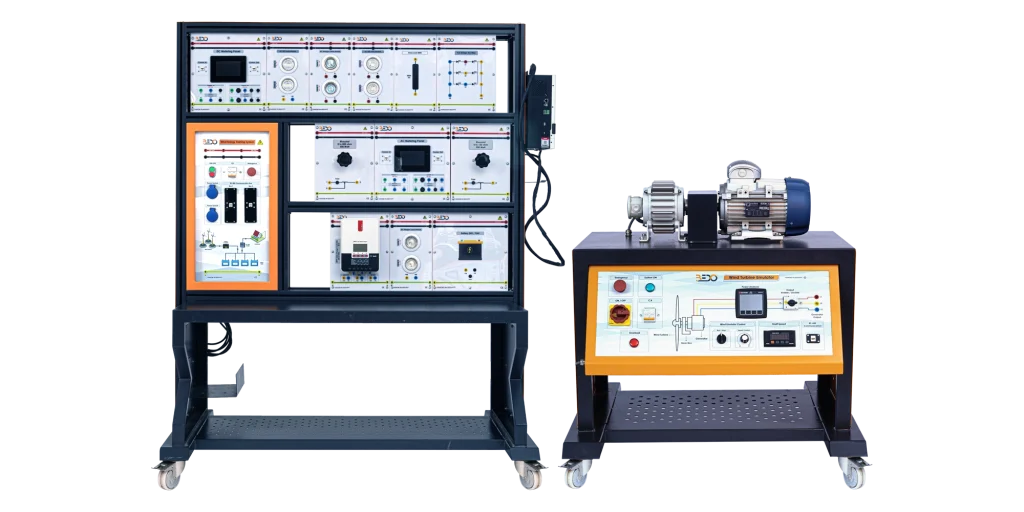

System szkoleniowy w zakresie energii wiatrowej to modułowa jednostka składająca się z ramy głównej i wymiennych modułów eksperymentalnych. Korzystając z tego systemu szkoleniowego, uczestnicy zapoznają się z wytwarzaniem energii elektrycznej z energii wiatrowej i zastosowaniami związanymi z tym procesem. Łącząc i dopasowując dostarczone moduły, uczestnicy szkolenia będą mogli przeprowadzić szeroki zakres eksperymentów. Niezależnie od tego, czy dostępne jest źródło wiatru, czy nie, uczestnicy nadal będą mogli przeprowadzać te same eksperymenty przy użyciu dostarczonego emulatora wiatru. Uczestnicy szkolenia będą również testować i badać działanie turbin wiatrowych i ich wydajność w zależności od wiatru. Korzystając z tego systemu szkoleniowego, uczestnicy będą mogli zbadać zasadę działania przekształcania energii kinetycznej wiatru w energię elektryczną, dzięki czemu wyjściowa energia elektryczna może być wykorzystywana do obsługi różnych obciążeń.
System szkoleniowy w zakresie energii wiatrowej
Dodaj do zapytania
Kod producenta: (RE106)
Dane techniczne
- Zrozumienie projektowania i działania nowoczesnych małych elektrowni wiatrowych
- Zapoznanie się z fizycznymi podstawami energii wiatrowej w elektryczności
- Projektowanie i działanie elektrowni wiatrowej z systemem magazynowania energii
- Projektowanie i działanie elektrowni wiatrowej poza siecią
- Działanie izolowanej elektrowni wiatrowej i wpływ wahań wiatru na działanie.
- Badanie wpływu zmiany prędkości wiatru
Zakres dostawy
- System szkoleniowy w zakresie energii wiatrowej (RE106)
- Rama główna (RE106.01)
- Emulator wiatru (RE106.02)
- Zestaw DC (RE106. 03)
- 1x Moduły obciążenia (RE106.03.01)
- 1x Akumulator słoneczny (bateria) (RE106.03.02)
- 1x Obciążenie DC (RE106.03.03)
- 2x Panel pomiarowy DC (RE106.03.04)
- MPPT Solar / Wind Charge Controller (RE106. 03.05)
- Hybrydowy kontroler ładowania (RE106.03.06)
- 3-fazowy moduł prostownika (RE106.03.07)
- Oprogramowanie (RE106.04)
- Twarda kopia instrukcji obsługi
Opcje
- Zawartość cyfrowa (BI01)
- Przechowalnik (BI03)
- Inwerter OFF-Grid (RE102)
- Turbiny wiatrowe Planet (RE107)
- Zaawansowany system szkoleniowy emulatora energii wiatrowej (RE108)
- Zestaw AC (RE111)
Wymagania techniczne
- Laboratoryjny komputer PC
Szczegóły techniczne
- Kod ramy głównej: (RE106.01)
- System szkoleniowy składa się z głównego panelu ramy, do którego można zamontować wszystkie dostarczone moduły.
- Rama została zaprojektowana w formie systemu modułowego, który umożliwia uczestnikom szkolenia zmianę warunków eksperymentu po zmianie używanych modułów. Rama składa się z trzech poziomych rzędów do montażu modułów.
- Rama główna jest jednofazowym zasilaczem ze ścieżkami neutralnymi i liniowymi potrzebnymi do zasilania i połączenia z modułami eksperymentalnymi
- Można zamontować do 9 modułów jednocześnie, co daje studentom możliwość wykonywania bardziej złożonych i wyrafinowanych eksperymentów.
- Rama jest dostarczana z metalową ławką, na której studenci mogą umieścić dowolne potrzebne narzędzie lub urządzenie pomiarowe dla łatwego dostępu.
- Rama jest wyposażona w zewnętrzne uchwyty na kable do zawieszenia kabli systemu treningowego.
- Rama jest malowana elektrostatycznie i montowana przy użyciu specjalnych akcesoriów, aby zapewnić większą trwałość i zapobiec korozji.
- Rama główna jest dostarczana z włącznikiem / wyłącznikiem, przyciskiem awaryjnym, wyłącznikiem automatycznym i dwoma dodatkowymi gniazdami zasilania wymaganymi do podłączenia dowolnych urządzeń zewnętrznych.
- Kod emulatora wiatru: (RE106.02)
- Jednostka edukacyjna składa się z emulatora energii wiatru i jednostki sterującej do wyświetlania i kontrolowania prędkości wiatru w celu symulacji rzeczywistego scenariusza generowania wiatru i określenia wydajności elektrowni wiatrowej.
- Jednostka sterująca jest w stanie regulować prędkość wiatru i wyświetlać zmierzone wartości wiatru, prędkości wirnika, napięcia i prądu.
- Moduł jest dostarczany z przełącznikiem run/stop do uruchamiania silnika, potencjometr regulacji prędkości jest dostarczany do zmiany prędkości silnika.
- Prędkość wału może być wyświetlana i monitorowana za pomocą zamontowanego wyświetlacza.
- System jest dostarczany z wyłącznikiem ochronnym silnika potrzebnym do uzyskania wyjścia.
- Emulator wiatru jest wyposażony w przycisk awaryjny, diodę LED wskazującą działanie, główny włącznik / wyłącznik, wyłącznik automatyczny, a także diodę LED wskazującą przeciążenie
- Dane techniczne
- Silnik trójfazowy
- 2 HP
- Prędkość: 900 rpm
- Synchroniczny generator z magnesami trwałymi
- Typ generatora: 3-fazowy generator synchroniczny z magnesami trwałymi
- Napięcie bez obciążenia: 30 V
- Prąd znamionowy: 20 A
- Prędkość znamionowa: 500 obr/min
- Moc znamionowa: 0,75 kw
- Prędkościomierz
- Cyfrowa prędkość obrotowa wirnika: 0…9999 obr/min
- Obsługiwana komunikacja RS-485 z możliwością połączenia z komputerem poprzez moduł zdalnego sterowania.
- Monitor energii
- Trójfazowy pomiar prądu i napięcia: 3×400 V/5 A
- Maks. Wartości pomiarowe
- Napięcie P-P: 690 V
- Prąd: 5 A
- Napięcie robocze
- 110 V-230 V, 50/60 Hz
- Silnik trójfazowy
- Kod zestawu DC: (RE106.03)
- Moduły obciążenia (RE106.03.01)
- Akumulator słoneczny (bateria) (RE106.03.02)
- Obciążenie DC (RE106.03.03)
- Panel pomiarowy DC (RE106. 03.04)
- MPPT Solar / Wind Charge Controller (RE-106.03.05)
- Hybrydowy kontroler ładowania (RE106.03.06)
- 3-fazowy moduł prostownika (RE106. 03.07)
- Kod oprogramowania:(RE106.04)

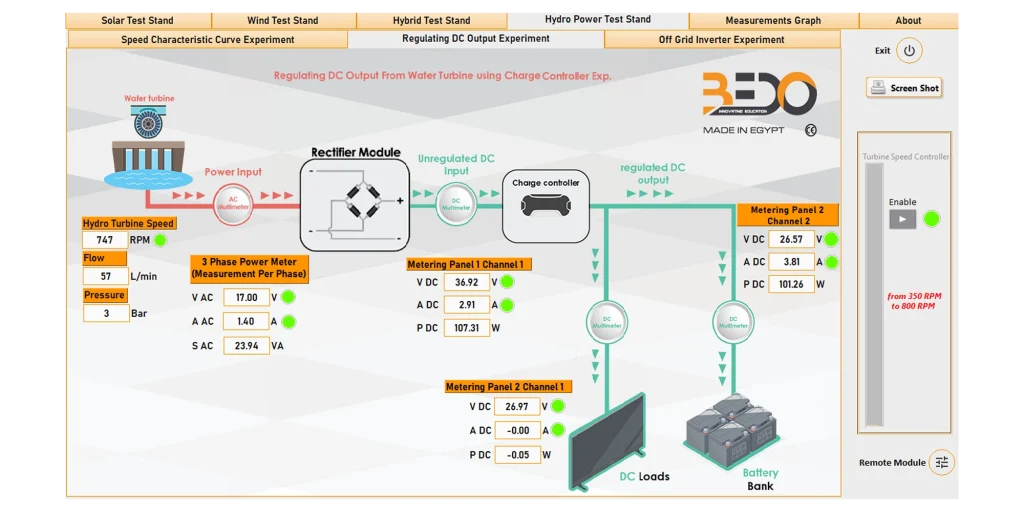

- System jest dostarczany z oprogramowaniem, w którym wszystkie zmierzone wartości mogą być wyświetlane i monitorowane.
- Dzięki dostarczonemu oprogramowaniu uczestnicy szkolenia będą mogli również wykreślić wszystkie powiązane krzywe.
Moduły
Moduły ładowania (RE106. 03.01)
- Moduł ten został zaprojektowany, aby umożliwić studentom dodawanie obciążeń do dowolnego eksperymentu.
- Obciążenie to może być połączone z innymi modułami obciążenia szeregowo lub równolegle, co zapewnia uczniom różnorodne wartości obciążenia do eksperymentów.
- Dane techniczne
- Zakres wartości rezystora: 0…800-ohm, 0…. 150-ohm, 0…100-ohm
- Moc: 500 W
Akumulator słoneczny (bateria) (RE106. 03. 02)
- Moduł ten został zaprojektowany, aby umożliwić studentom ładowanie i rozładowywanie baterii zgodnie z potrzebami eksperymentu.
- Moduł posiada również możliwość zdalnego połączenia, dzięki czemu uczniowie mogą zdalnie podłączać i odłączać ten moduł za pośrednictwem naszego oprogramowania.
- Dane techniczne
- Napięcie akumulatora: 24 V
- Pojemność akumulatora: 9 A/H
Obciążenie DC (RE106. 03. 03)
- Moduł ten został zaprojektowany do symulacji rzeczywistego obciążenia DC, przy użyciu dwóch różnych typów lamp.
- Moduł składa się z dwóch lamp halogenowych i dwóch lamp LED.
- Moduł ten umożliwia studentom dostęp do różnych mocy obciążenia podczas eksperymentu.
- Dane techniczne
- Dwie lampy halogenowe:
- Wymagane napięcie: 24vdc
- Wat: 50 W
- Dwie lampy LED:
- Wymagane napięcie: 24 V DC
- Watt: 5 W
- Dwie lampy halogenowe:
Panel pomiarowy DC (RE106. 03.04)
- Cyfrowy miernik prądu:
- Dwa niezależne kanały.
- Każdy kanał ma dwa zakresy (zakres szczytowy 5A – dokładność +-1% / zakres szczytowy 10A – dokładność +-1%).
- Kanały zabezpieczone przed nadmiernym prądem.
- Cyfrowy miernik napięcia:
- Dwa niezależne kanały.
- Każdy kanał ma wybierany zakres (60V peak Range – Accuracy +-1% / 300V peak Range –
- Accuracy +-1% / 600V peak Range – Accuracy +-1%).
- Kanały zabezpieczone przed przepięciami.
- Komunikacja:
- RS485
- Wyświetlacz graficzny:
- Dotykowy wyświetlacz LCD 5 cali, 800×480 pikseli.
- Monitorowanie 2 kanałów napięciowych i 2 kanałów prądowych.
- Konfiguracja zakresów pomiarowych.
- Zasilanie:
- 220V AC 50/60 Hz 0. 3A
MPPT Solar / Wind Charge Controller ( (RE106. 03.05))
- Ten kontroler modułu to zaawansowana technologia śledzenia maksymalnego punktu mocy (MPPT) dla systemów fotowoltaicznych poza siecią. Jest stosowany głównie w dziedzinie monitorowania bezpieczeństwa, RV i systemów domowych itp.
- Dane techniczne
- Napięcie:12V/24V Auto
- Prąd:20A
- Maks. Moc wejściowa PV:300W/12V,700W/24V
- Komunikacja: RS232
Hybrydowy kontroler ładowania (RE106. 03.06)
- Ten kontroler modułowy jest 30-amperowym wielofunkcyjnym kontrolerem DC, który można skonfigurować do pracy z napięciem 12V lub 24V. Kontroler DC jest krytycznym elementem każdego systemu generowania energii słonecznej, wiatrowej lub wodnej i chroni akumulatory przed nadmiernym rozładowaniem i przeładowaniem.
- Dane techniczne
- Maksymalne napięcie obwodu otwartego (V) macierzy PV: 55vdc
- Maksymalne napięcie obwodu otwartego (V): 51 V
- Konfiguracje napięcia 24 i 48 V
- Obciążenie DC Wyjście: 30 A (maks. 15 A na kanał)
- Całkowity pobór prądu 15 mA
Moduł prostownika 3-fazowego (RE106. 03.07)
- Moduł ten służy do konwersji trójfazowego prądu przemiennego na prąd stały. Posiada trzy zaciski wejściowe dla napięcia AC i dwa zaciski wyjściowe dla napięcia DC.
- Dane techniczne
- 3-fazowe napięcie wejściowe: do 32 V AC
- 3-fazowy prąd wejściowy: do 20 A AC
- Docelowa moc wyjściowa: 1,2 Kw
- Docelowe napięcie wyjściowe DC: 0 do 56 V DC
