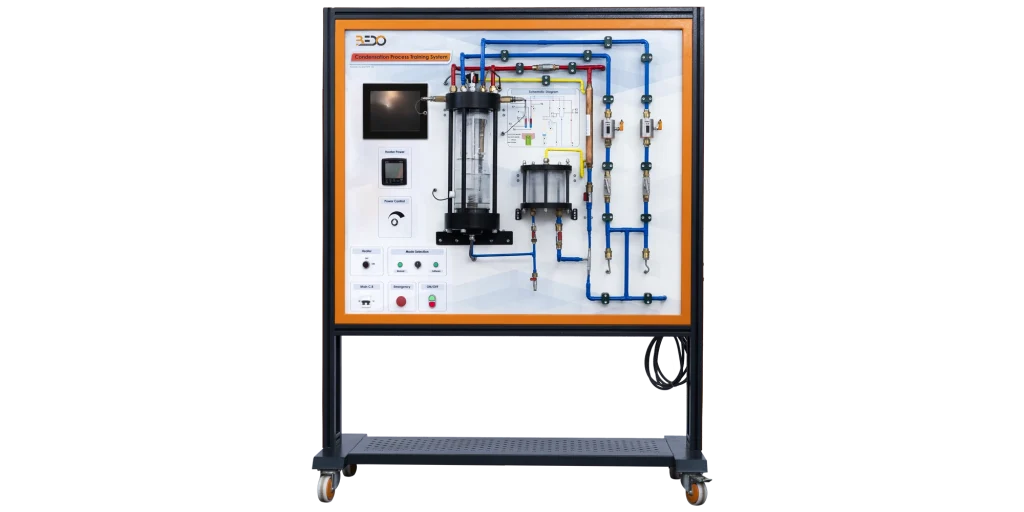

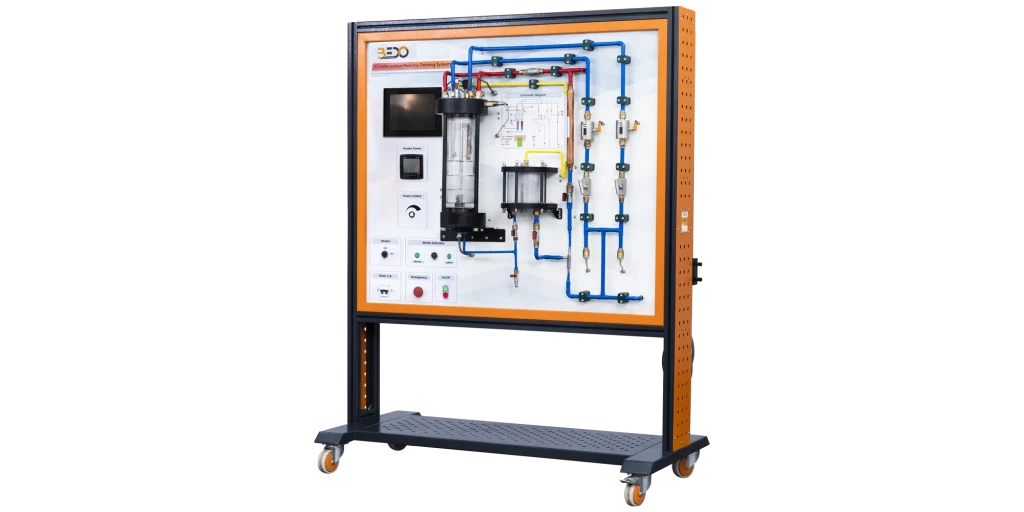

System treningowy kondensacji
System treningowy kondensacji

System treningowy kondensacji

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (TD-008)

Opis produktu – System treningowy kondensacji

System szkoleniowy procesu kondensacji (TD-008) został zaprojektowany w celu zademonstrowania teorii i zastosowania procesu kondensacji, umożliwiając uczestnikom szkolenia eksperymentowanie z dwoma różnymi rodzajami metod kondensacji przy użyciu dwóch rurowych skraplaczy chłodzonych wodą.

Dane techniczne

  • Dwa skraplacze chłodzone wodą
    • 1x polerowana powierzchnia chromowana na twardo
    • 1x matowa powierzchnia miedziana
    • Materiał rur: miedź
    • Średnica zewnętrzna: 18 mm
    • Długość chłodzona: 120 mm
    • Powierzchnia chłodzona: 67. 86 cm2. 86 cm2
  • Element grzejny
    • Moc: 3 KW
    • Wyposażony w regulator mocy do płynnej regulacji za pomocą potencjometru zamontowanego na panelu sterowania
  • Czujnik temperatury
    • 5 x czujnik temperatury Pt 100
    • Zakres temperatur 0-… 200 °C
    • 2 x termopara czujnika temperatury powierzchni
    • Zakres pomiarowy 0-350 °C
  • Czujnik ciśnienia
    • Zakres pomiarowy 0-10 bar abs
    • Sygnał wyjściowy 0-10 V
  • Czujnik przepływu
    • Zakres pomiarowy 0. 1-25 l/min
  • Pompa strumieniowa
    • Zakres przepływu 4-12 l/m
    • Ciśnienie końcowe: 300 mbar
  • Przyłącze wody
    • Łatwe szybkozłącze
  • Przezroczysty zbiornik
    • Pojemność zbiornika procesowego: 7 litrów

Zakres dostawy

  • System szkolenia kondensacyjnego (TD – 008)
  • Twarda kopia instrukcji obsługi
  • Oprogramowanie BEDO

Opcje

Szczegóły techniczne

  • Urządzenie edukacyjne demonstruje dwa rodzaje metod kondensacji, kondensację filmową i kondensację kroplową.
  • Urządzenie jest podzielone na trzy sekcje, sekcję obszaru procesu, panel sterowania i sekcję wyświetlania właściwości, a także schemat procesu.
  • Trener składa się z dwóch przezroczystych akrylowych zbiorników, aby zapewnić lepszą obserwację procesu, z których większy, w którym odbywa się proces, podczas gdy mniejszy jest używany jako zbiornik pułapki cieczy.
  • Naczynie procesowe składa się z grzejnika i dwóch różnych skraplaczy, skraplacza filmowego i skraplacza kropelkowego.
  • Kondensator filmowy jest wykonany z materiału miedzianego o chropowatej powierzchni, podczas gdy skraplacz kropelkowy jest posrebrzany o gładkiej powierzchni, aby umożliwić uczestnikom szkolenia porównanie różnych procesów kondensacji.
  • Naczynie procesowe może być zasilane wodą poprzez otwarcie zaworu spustowego.
  • Woda dostarczana do naczynia procesowego musi być destylowana, aby zapobiec osadzaniu się osadów na skraplaczach.
  • Dwa skraplacze są wyposażone w cykle chłodzenia ze wspólnymi portami wlotowymi i wylotowymi.
  • Jednostka edukacyjna jest wyposażona w czujniki do rejestrowania temperatury, ciśnienia i natężenia przepływu we wszystkich istotnych punktach.
  • Trener jest wyposażony w zawory iglicowe do precyzyjnej kontroli przepływu.
  • Zbiornik procesowy zawiera przegrody w celu zmniejszenia prędkości pary.
  • Jednostka edukacyjna jest dostarczana z pompą próżniową do ewakuacji systemu w celu wyeliminowania wpływu nieskraplających się gazów na proces kondensacji.
  • Podgrzewacz wody jest wyposażony w przełącznik poziomu i jako środek bezpieczeństwa, aby zapobiec jego przegrzaniu.
  • Trener edukacyjny jest dostarczany z wymiennikiem ciepła typu rura w rurze w celu schłodzenia pary do zbiornika odwadniacza cieczy.
  • Zawór zwrotny jest zamontowany w rurze parowej, aby zapobiec przepływowi wody z powrotem przez rurę.
  • Woda zebrana w zbiorniku odwadniacza cieczy może być wykorzystana do skompensowania strat wody w zbiorniku procesowym.
  • Trener może być obsługiwany ręcznie lub za pomocą systemu akwizycji danych i oprogramowania podłączonego do komputera PC za pośrednictwem interfejsu USB.

Eksperymenty

  • Zapoznanie się z procesem kondensacji
    • Obliczenie współczynnika przenikania ciepła za pomocą równań
  • Wpływ gazów nieskraplających sięWpływ gazów skraplających się. skraplających się gazów
  • Wpływ ciśnienia i temperatury

Wymagane do działania

  • Laboratoryjny komputer PC
