System treningowy ładowania pojazdów elektrycznych

System treningowy ładowania pojazdów elektrycznych

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (EV108)

Opis produktu – System treningowy ładowania pojazdów elektrycznych

Trener systemu ładowania pojazdów elektrycznych ma na celu zademonstrowanie najbardziej podstawowego systemu pojazdu elektrycznego wysokiego napięcia, ładowania akumulatora w celu dostarczenia energii elektrycznej do pojazdu. Zademonstrowano również koncepcję działania, obwód główny, liczne komponenty, tryb sterowania i metody podłączania systemu ładowania pojazdu elektrycznego. Uczestnikom szkolenia wyjaśnione zostaną liczne środki ochrony stosowane podczas ładowania samochodu elektrycznego, w tym ochrona przed zwarciem, ochrona przed temperaturą, ochrona przed przepięciem i przetężeniem, ochrona przed zbyt niskim napięciem i awarią uścisku dłoni.

Dane techniczne

  • Napięcie wejściowe: jednofazowe 220 ± 10 Vac.
  • Prąd znamionowy: 16A.
  • Docelowa moc wejściowa: 3,6KW
  • Sprawność: 50-100% przy obciążeniu ≥ 85%.
  • Napięcie wyjściowe: maksymalna dopuszczalna wartość 600V.
  • Błąd napięcia <1%, błąd prądu <5%.

Zakres dostawy

  • Trenażer systemu zarządzania akumulatorem pojazdu elektrycznego (EV108).
  • Twarda kopia instrukcji obsługi.

Opcje

Szczegóły techniczne

  • Trener analizuje zasadę działania systemu ładowania w pojeździe elektrycznym.
  • System zawiera pistolet do ładowania, a definicja i funkcja każdego pinu na pistolecie do ładowania są wskazane na tablicy prezentacyjnej.
  • System szkoleniowy wyodrębnia różne sygnały czujników z procesu ładowania pojazdów elektrycznych typu plug-in, w tym sygnał CC/CP, sygnał wejściowy & sygnał próbkowania napięcia wyjściowego i tętnienia, sygnał próbkowania prądu wejściowego i wyjściowego, sygnał zabezpieczający IPM, sygnał zabezpieczający przed zwarciem itp.
  • Oscyloskop lub multimetr mogą być używane do obserwacji amplitudy i częstotliwości przebiegów, a także ich zmian.
  • Trener wyświetla wszystkie mechanizmy ochrony ładowania, w tym ochronę przed zwarciem, ochronę temperaturową, ochronę przed przepięciem i przetężeniem, ochronę przed zbyt niskim napięciem i zapobieganie awariom uzgadniania.
  • Trenażer jest podzielony na 3-fazową stację ładowania AC i 3-fazową ładowarkę samochodową z pełnym mostkiem prostowniczym, która może zilustrować teorię i procedurę działania 3-fazowego pełnego mostka prostowniczego, a także zasadę 3-fazowego ładowania pojazdu.
  • Panel główny stanowiska testowego jest wyposażony w
    • Moduł trójfazowego stosu ładowania AC.
    • Moduł trójfazowej ładowarki samochodowej z pełnym mostkiem prostowniczym.
    • Moduł pistoletu ładującego.
    • Kabel zasilający podłączony do zasilacza.
  • Połączenia w jednostce edukacyjnej są typowe dla prawdziwego pojazdu elektrycznego, aby umożliwić uczestnikowi szkolenia powiązanie obserwacji z rzeczywistymi zastosowaniami.
    Trener otrzymuje schematy ideowe w celu zademonstrowania działania systemu

Eksperymenty

  • Posiadanie wiedzy na temat głównego obwodu systemu.
  • Zrozumienie zasady działania systemu.
  • Zademonstrowanie sposobu ładowania akumulatora.
  • Zapoznanie się z komponentami szkoleniowego systemu ładowania pojazdów elektrycznych i teorią ładowania.
  • Zidentyfikowanie procedury kontroli prądu ładowania w systemie szkoleniowym ładowania pojazdów elektrycznych.
  • Wyjaśnienie kontroli ładowania systemu ładowania i połączenia ładowania dla pojazdów elektrycznych.
Zapytaj o produkt
Nasi sprzedawcy pomogą Państwu dobrać odpowiednią aparaturę.
Szymon Białkowski
szymon.bialkowski@merazet.pl
+48 61 8644 610
+48 698 676 958

    Formularz kontaktowy

    Profesjonalna aparatura

    Serwis i kalibracja

    Prezentacje

    Leasing i raty

    Solidny partner

    Ostatnio oglądałeś

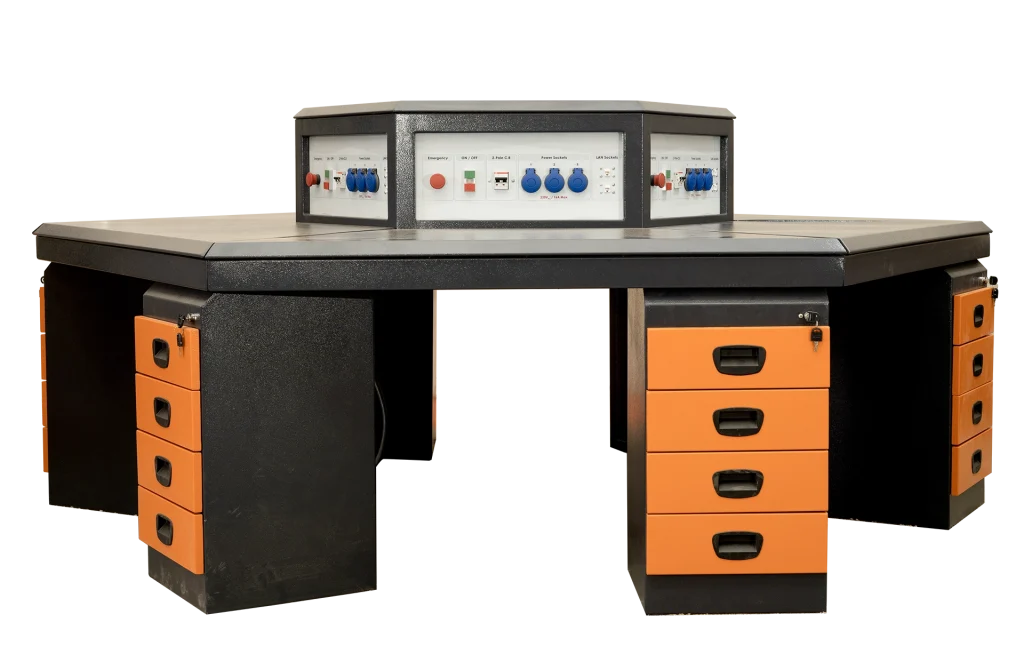

    • Sześciokątne stanowisko zasilania elektrycznego
