Name: System treningowy wymiany ciepła wrzenia
Brand: Bedo

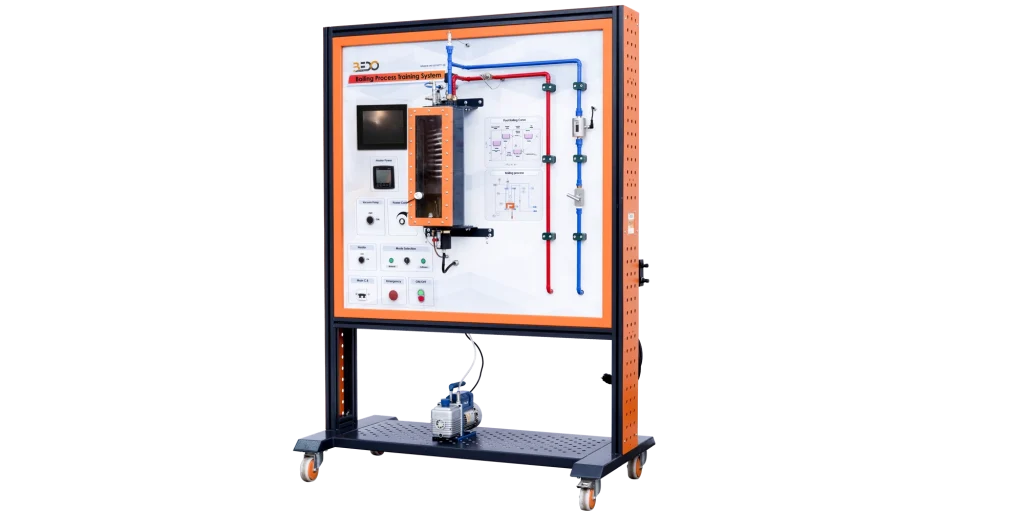

Opis produktu – System treningowy wymiany ciepła wrzenia

Trener systemu wymiany ciepła (TD-007) ma na celu zademonstrowanie procesów wrzenia i parowania. Pozwala uczniom zrozumieć różne formy parowania (wrzenie zarodkowe i filmowe) oraz obliczyć współczynniki przenikania ciepła.

Dane techniczne

Zbiornik główny
- Zbiornik przezroczysty
- Objętość = 14 litrów
- Objętość napełniona = 3 litry
Grzałka elektryczna
- Moc = 1 Kw
- Powierzchnia = 0. 001 m²
- Wyposażony w regulację mocy pozwala użytkownikowi na płynną regulację wartości mocy za pomocą potencjometru na panelu sterowania
System chłodzenia
- Rurki miedziane
- Wężownica ze stali nierdzewnej: Średnica = 80mm, liczba obrotów= 7 obrotów
- Zawór iglicowy do precyzyjnej regulacji
- Łatwe szybkie mocowanie wlotu i wylotu wody
Czujnik przepływu
- Zakres pomiarowy 0…. 25 L/min
Czujnik temperatury
- 1 PT 100 RTD x zakres pomiarowy -5 …105 stopni C
- 3 PT 100 RTD x zakres pomiarowy 0 …130 stopni C
- 1 termopara typu K x zakres pomiarowy 0 … 350 stopni C
Czujnik ciśnienia
- Wartość pomiarowa 0 … 10 barów

Zakres dostawy

Boiling Heat Transfer Training System (TD – 007)
Twarda instrukcja obsługi
Oprogramowanie BEDO

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Boiling Heat Transfer Training System to jednostka edukacyjna do badania procesów parowania.
Trener został zaprojektowany w celu zilustrowania różnych procesów wrzenia i parowania oraz wpływu ciśnienia i temperatury na te procesy.
Trener składa się z głównego zbiornika, wężownicy skraplacza, grzałki, pompy próżniowej, zaworów, różnych czujników, cyfrowych wyświetlaczy i przełączników
Procesy zachodzą w przezroczystym zbiorniku, który umożliwia obserwację parowania.
Woda chłodząca wężownicę skraplacza pochodzi z wody wodociągowej z elastycznym połączeniem węża do zasilania i spuszczania.
Trener jest dostarczany z zaworem iglicowym do kontrolowania natężenia przepływu w obiegu wody skraplacza
Grzałka działa tylko wtedy, gdy wyłącznik krańcowy wykryje, że freon pokrył całą powierzchnię grzejnika, aby uniknąć uszkodzenia grzejnika
Pompa próżniowa zmniejsza ciśnienie w zbiorniku, dzięki czemu freon R141b wrze w temperaturze poniżej 32 ° C, co pomaga uczestnikom szkolenia przetestować wrzenie freonu w różnych temperaturach.
Czujniki rejestrują natężenie przepływu wody chłodzącej, temperaturę freonu na wlocie/wylocie skraplacza, temperaturę pary i cieczy we wszystkich istotnych punktach i umożliwiają analizę procesu wymiany ciepła
Cyfrowe wyświetlacze zapewniają dokładny odczyt temperatur i ciśnień mierzonych przez bardzo czułe czujniki.
Trenażer zapewnia obliczanie bilansów energetycznych i kluczowych danych dotyczących wymiany ciepła.
Trenażer jest dostarczany z dwoma schematami, aby zademonstrować działanie systemu.
Trenażer jest dostarczany z oprogramowaniem do demonstrowania zmierzonych wartości i rysowania krzywych eksperymentalnych związanych z konkretnym eksperymentem.
Jednostka sterująca zawiera główny wyłącznik zasilania ON/OFF i wyłącznik awaryjny
Jednostka sterująca zapewnia przełącznik wyboru trybu Manual/Software i posiada kontrolę mocy na grzejniku

Eksperymenty

Demonstracja procesu parowania
Badanie różnych form parowania (wrzenie zarodkowe i filmowe)
Wyznaczanie współczynnika przenikania ciepła
Badanie wpływu temperatury i ciśnienia na proces parowania

Wymagania eksploatacyjne

Komputer laboratoryjny

Aparatura Laboratoryjna

Automatyka i elektryczna aparatura łączeniowa

Elektryczna aparatura pomiarowa
