Name: System treningowy zmiany stanu skupienia gazów
Brand: Bedo

Opis produktu – System treningowy zmiany stanu skupienia gazów

Procesy rozprężania jednostki gazu doskonałego (TD-004) mają na celu umożliwienie uczestnikowi szkolenia eksperymentalnego zbadania dwóch zmian stanów gazów, izotermicznej zmiany stanu (prawo Boyle’a-Mariotte’a) i izochorycznej zmiany stanu, która zachodzi przy stałej objętości (drugie prawo Gay-Lussacsa).

Dane techniczne

Termopara
- K – typ.
- Długość sondy: 50 mm.
- Średnica sondy: 6 mm.
Pompa próżniowa
- Moc: 1/3 HP.
Sprężarka
- Moc: 1 HP.
- Wydajność: 36 l/min
Grzałka
- Moc: 500 W.
Czujnik ciśnienia
- Zakres pomiarowy: -1 ~ 6 bar.
Czujnik poziomu:
- Długość sondy: 200 mm.

Zakres dostawy

System szkoleniowy zmiany stanu gazów (TD – 004)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)

Wymagania eksploatacyjne

Pc laboratoryjny

Szczegóły techniczne

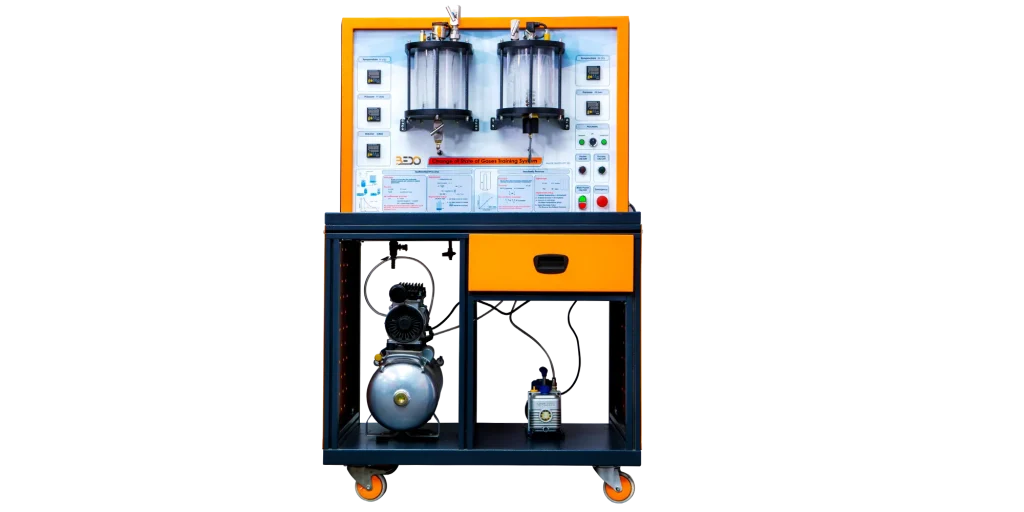

Trener jest wyposażony we wszystkie komponenty niezbędne do badania zmian stanu gazu.
Jednostka edukacyjna jest wyposażona w sprężarkę i pompę próżniową w dolnej części urządzenia.
Jednostka edukacyjna jest również dostarczana z dwoma przezroczystymi zbiornikami, aby zapewnić wyraźną obserwację eksperymentów, zaworów igłowych, wyświetlaczy cyfrowych
Izotermiczna zmiana stanu gazu jest eksperymentowana w lewym zbiorniku, który zawiera powietrze jako gaz testowy.
Lewy zbiornik jest połączony ze zbiornikiem wtórnym zawierającym wodę i powietrze, więc gdy działa sprężarka / pompa próżniowa, zwiększa / zmniejsza ciśnienie powietrza w zbiorniku wtórnym i wypycha / wyciąga wodę do / z lewego zbiornika, aby zwiększyć / zmniejszyć powietrze w lewym zbiorniku.
Podstawa lewego zbiornika jest zasilana przez zawór iglicowy, aby zapewnić dokładne wyniki eksperymentu poprzez przetwarzanie eksperymentu wystarczająco wolno, aby zapewnić stałą temperaturę podczas procesu.
Izochoryczna zmiana stanu jest eksperymentowana w prawym zbiorniku, który ma stałą objętość, temperatura powietrza testowego jest zwiększana przez grzejnik elektryczny, a wynikowy wzrost ciśnienia jest mierzony.
Górna część każdego zbiornika jest wyposażona w czujnik ciśnienia do pomiaru ciśnienia, termoparę typu K do pomiaru temperatury i dyszę iglicową, aby zagwarantować uwolnienie nadciśnienia wewnątrz zbiorników.
Jednostka edukacyjna jest wyposażona w cyfrowe wyświetlacze do wyświetlania temperatury, ciśnienia i objętości.
Trener jest wyposażony w główny włącznik / wyłącznik, wyłącznik awaryjny, włącznik / wyłącznik grzałki, przełącznik pracy sprężarki i pompy próżniowej oraz przełącznik do wyboru pracy sprężarki lub pompy próżniowej.
Jednostka edukacyjna jest wyposażona w oprogramowanie do demonstrowania zmierzonych wartości i rysowania krzywych eksperymentalnych związanych z określonymi eksperymentami.
Dwa schematy ideowe do zademonstrowania działania systemu.

Doświadczenia

Demonstracja procesu izochorycznego „Drugie prawo Gay-Lussacsa”
Demonstracja zmiany stanu skupienia gazów
Demonstracja procesu izotermicznego (sprężanie/rozszerzanie) „Prawo Boyle’a-Mariotte’a”
