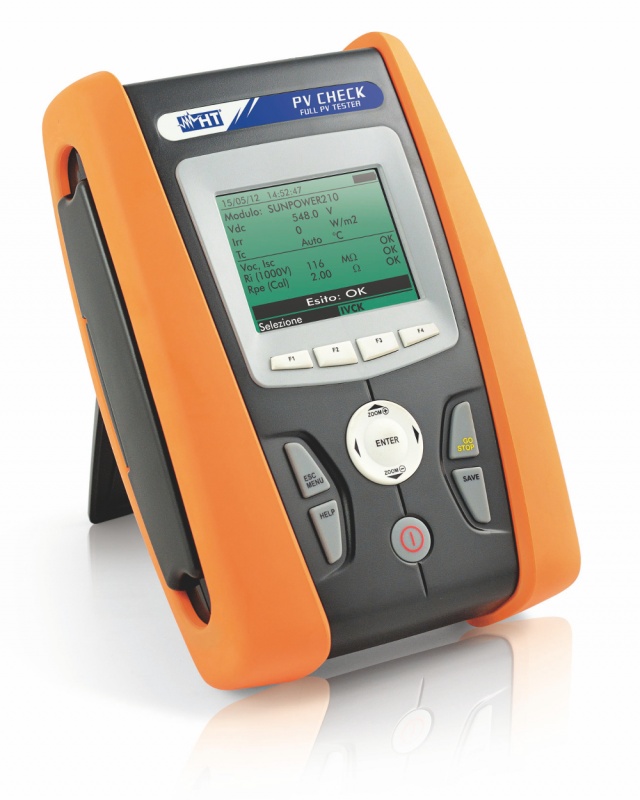

Tester instalacji fotowoltaicznych HT – PVCHECK

Wielofunkcyjny przyrząd PVCHECK wykonuje szybkie i bezpieczne kontrole elektryczne wymagane dla systemów fotowoltaicznych (sekcja DC) i kontrole funkcjonalności modułów / łańcuchów zgodnie z wytycznymi IEC/EN62446. Weryfikuje ciągłość przewodów ochronnych (I skojarzonych połączeń) i mierzy rezystancję izolacji aktywnych przewodów w module, łańcuchu, lub polu fotowoltaicznym zgodnie z wytycznymi IEC/EN6244, bez konieczności użycia jakiegokolwiek zewnętrznego przełącznika do zwarcia terminali dodatniego i ujemnego.

Weryfikuje funkcjonalność łańcucha fotowoltaicznego zgodnie z wytycznymi IEC/EN62446 przez pomiar napięcia rozwartego obwodu i prądu zwartego obwodu w warunkach pracy i ekstrapolację wyników do STC (przez pomiar promieniowania słonecznego). Ostatecznie, wyświetlane są wyniki pomiarów i porównywane do poprzednio testowanych łańcuchów. PVCHECK pozwala także na analizę wydajności pola fotowoltaicznego (DC) w warunkach pracy (połączonego z przemiennikiem) wyświetlająca generowaną moc i wydajność instalacji fotowoltaicznej zgodnie z IEC/EN62446.

Funkcje

• Test bezpieczeństwa instalacji fotowoltaicznej
• Test ciągłości przewodów ochronnych z prądem 200mA
• Test izolacji z napięciem 250, 500, 1000VDC
• Napięcie DC
• Prąd DC
• Moc DC
• Natężenie promieniowania słonecznego [W/m2] z komórki odniesienia
• Temperatura modułu i środowiskowa za pomocą PT1000
• SOLAR-02: zdalna jednostka do pomiarów natężenia promieniowania słonecznego (łącze RF).
• Rejestracja parametrów instalacji fotowoltaicznej (DC) z programowalnym okresem IP (5s – 60min)
• Użycie współczynników wyrównawczych PDC w związku z temperaturą modułu i środowiska
• Zastosowanie relacji do maksymalizacji efektywności DC
• Wynik OK/NO
• Sprawdzenie działania łańcucha fotowoltaicznego
• Pomiary napięcia otwartego obwodu aż do 1000V DC
• Pomiary prądu zwartego obwodu aż do 10A DC
• Automatyczne lub za pomocą PT1000 pomiary temperatury
• Pomiary natężenia promieniowania słonecznego [W/m2] z komórki odniesienia
• Inklinometr mechaniczny do wykrywania kąta padania promieniowania słonecznego
• Porównanie z warunkami standardowymi (STC 1000 W/m2, 25°C)
• Wynik testu: OK / NO
• Baza danych do obsługi aż do 30 typów modułów fotowoltaicznych
• Wewnętrzna pamięć do zapisu danych
• Port komunikacji z PC: Optyczny/USB
• Pomoc on-line na ekranie
