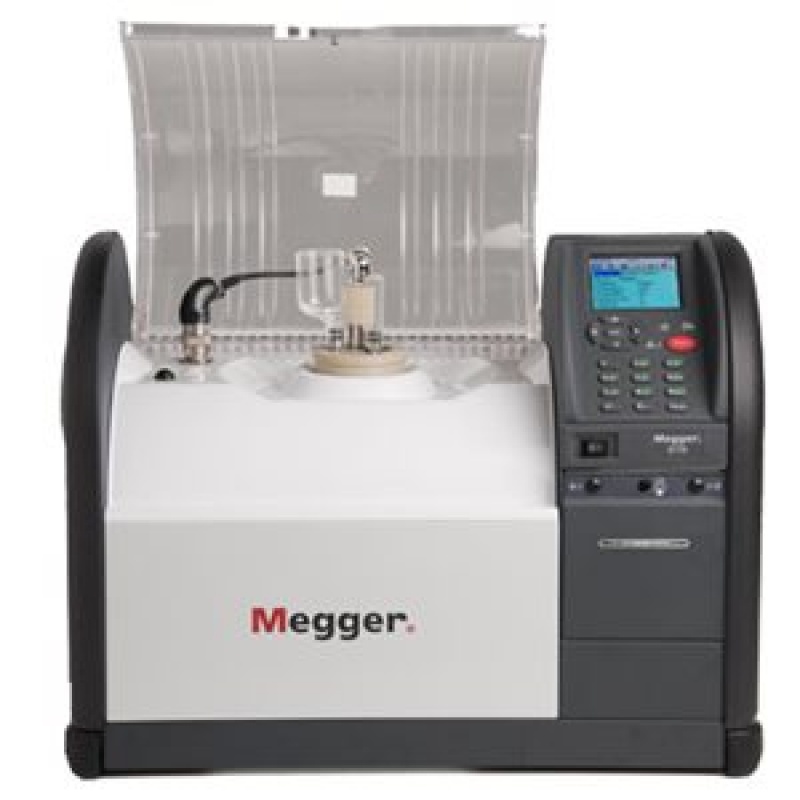

Opis produktu – Tester olejów elektroizolacyjnych – Megger OTD
Tester olejów elektroizolacyjnych
- Nowy tester do pomiarów tangensa delta, względnej przenikalności elektrycznej i rezystywności i olejów
- W pełni automatyczne testy standardowe i niestandardowe, wykonywane zgodnie z normami międzynarodowymi
- Wbudowane systemy podgrzewania i chłodzenia próbki
- Wydajne metody napełniania i automatycznego opróżniania celki pomiarowej
- Innowacyjna celka pomiarowa IEC 60247 – łatwa do montażu i czyszczenia
- Zapis 50 zestawów danych w wewnętrznej pamięci i eksport danych do komputera
- Urządzenie kompaktowe i lekkie (22 kg)
Nowy tester OTD, stanowiący uzupełnienie szerokiej oferty zestawów pomiarowych firmy Megger do badania właściwości cieczy elektroizolacyjnych, przeznaczony jest do pomiarów współczynnika strat dielektrycznych tangens delta, rezystywności i względnej przenikalności elektrycznej olejów.
Tester OTD jest w urządzeniem w pełni zautomatyzowanym, wykonującym testy zaprogramowane
zgodnie z następującymi normami międzynarodowymi:
- IEC 60247:2004
- IEC 61620:1998
- ASTM D924-08
- ASTM D1169:2002
- BS 5737:1979
- JIS C2101:1999
- VDE 0380-2:2005_01
- IS 6262:1971
- IS 6103:1971
W dodatku do zaprogramowanych sekwencji testów opartych na międzynarodowych normach użytkownik może
samodzielnie skonfigurować sześć niestandardowych sekwencji pomiarowych.
Skrócenie czasu trwania sekwencji testowych i tym samym większą wydajność pomiarów laboratoryjnych osiągnięto dzięki zastosowaniu indukcyjnej grzałki, wentylatorów chłodzących, i mechanizmu opróżniania celki pomiarowej eliminującego konieczność demontażu naczynia.
Tester OTD wyposażony jest w 12- przyciskową klawiaturę alfanumeryczną do wprowadzania opisów próbek, nazw plików i komentarzy.
Zestawy wyników poszczególnych testów identyfikowane są numerem ID oraz datą i godziną wykonania pomiaru.
Oprogramowanie Power DB firmy Megger do zarządzania danymi i majątkiem, dostarczane w komplecie z
instrumentem bez dodatkowej opłaty, umożliwia przesyłanie danych pomiarowych do komputera przez
złącze USB, a dzięki wbudowanej drukarce igłowej z tasiemką barwiącą użytkownik otrzymuje natychmiast trwałą, nieulegającą degradacji pod wpływem temperatury, papierową kopię wyników pomiaru.
Uznając, że bezpieczeństwo użytkownika jest najważniejsze, tester OTD wyposażono w dwa niezależnie
działające obwody wyłączające wysokie napięcie. Podczas pomiaru użytkownik może zatrzymać test naciskając dowolny przycisk na klawiaturze, co spowoduje natychmiastowe odłączenie wysokiego napięcia i zakończenie pomiaru.
Przezroczysta pokrywa zapewnia doskonałą widoczność wnętrza komory pomiarowej.
OBSZAR ZASTOSOWAŃ
Monitorowanie i okresowe przeglądy, jakości olejów pełnią istotną rolę w zapewnieniu niezawodności aparatury elektrycznej wypełnionej olejem elektroizolacyjnym. W wielu krajach opracowano zasady i wytyczne dotyczące badań oleju uwzględniające pomiar współczynnika strat dielektrycznych tangens delta, względnej przenikalności elektrycznej i rezystywności.
Typowe zastosowania:
- Test jakościowy przy odbiorze nowego oleju
- Test jakościowy oleju regenerowanego
-
Monitorowanie i utrzymanie jakości oleju w aparaturze elektrycznej wypełnionej olejem elektroizolacyjnym:
- W transformatorach
- W aparaturze łączeniowej
- W kablach WN
CECHY I MOŻLIWOŚCI
- Nawigacja z klawiatury i tabelaryczny układ interfejsu użytkownika ułatwiają i przyspieszają obsługę
- Jasny, kolorowy wyświetlacz o przekątnej 3,5 cala
- W pełni zautomatyzowane sekwencje testowe
- 16 zaprogramowanych norm międzynarodowych
- 6 sekwencji niestandardowych programowanych przez użytkownika
- Równomierne podgrzewanie celki pomiarowej do temperatury 110°C zgodnie z normą IEC 60247
- Opróżnianie celki – ręczne lub w pełni automatyczne, sterowane mikroprocesorem
- Minimalna liczba elementów składowych celki pomiarowej – łatwych w montażu i demontażu
- Bezpieczna obsługa z dwoma niezależnie działającymi mikrowyłącznikami wysokiego napięcia w pokrywie komory pomiarowej
- Wbudowana drukarka igłowa, drukująca wyniki automatycznie po zakończeniu testu albo uruchamiana ręcznie przez użytkownika
- Przesyłanie danych do aplikacji komputerowej PowerDB przez złącze USB
