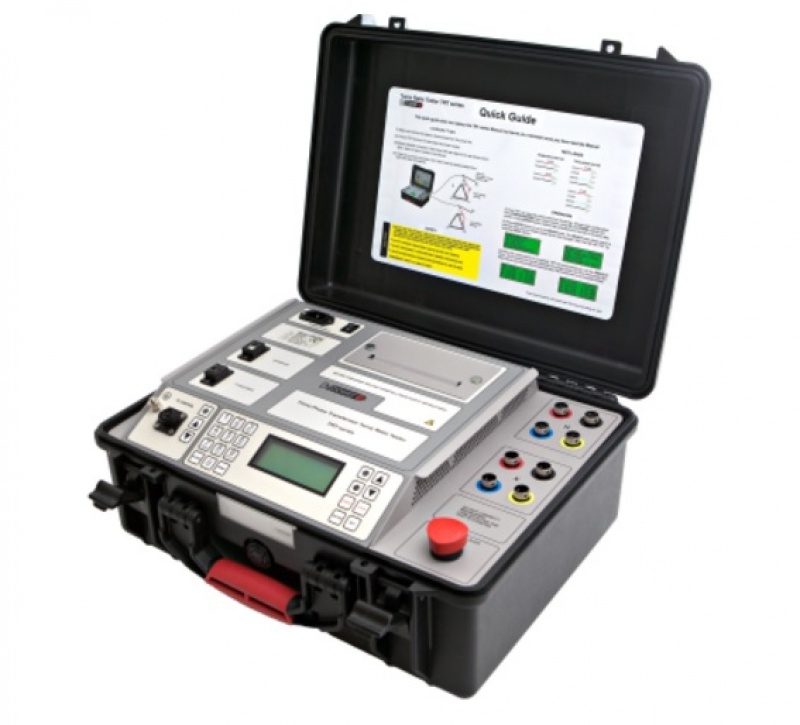

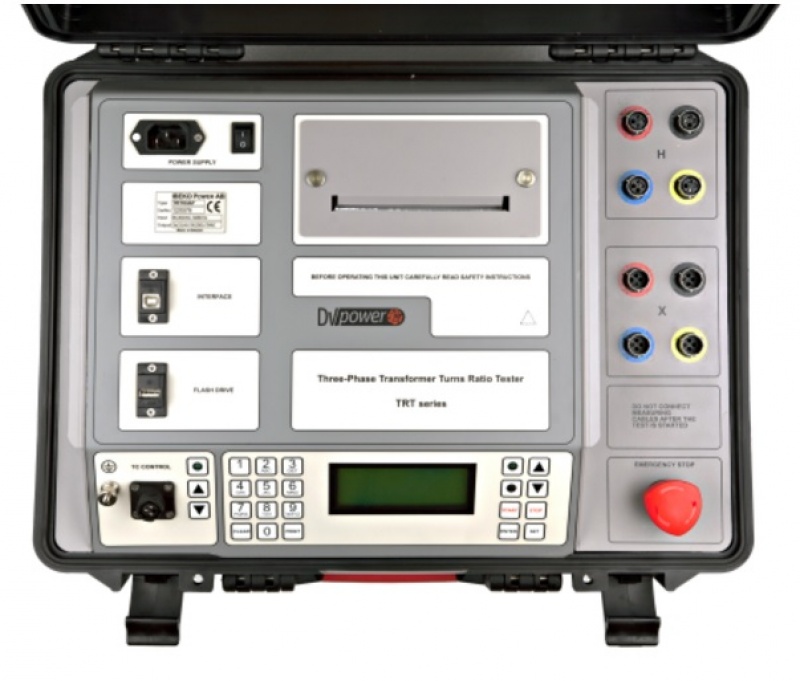

Tester przekładni transformatora TRT63C

Opis produktu – Tester przekładni transformatora TRT63C

Tester przekładni transformatora TRT63C

• Napięcia testowe 1V, 8V, 40V, 80V, 250V
• Zakres przekładni 0,8 – 50 000
• Najlepsza dokładność 0,03%
• Pomiar przekładni
• Pomiar przesunięcia fazowego
• Test trójfazowy i jednofazowy
• Określanie grupy połączeń
• Szczegółowa analiza wyników pomiaru przy użyciu oprogramowania DV-Win

Urządzenie TRT63C przeprowadza trójfazowy w pełni automatyczny test przekładni, przesunięcia fazowego i  pomiar prądu magnesującego transformatorów mocy, przesyłowych, itp. Przekładnia jest określona na podstawie pomiaru napięć na nieobciążonych uzwojeniach (zakres przekładni od 0,8 do 50 000).Tester TRT63C wykorzystuje najnowsze dostępne rozwiązania techniczne. TRT63C może być użyty do testów transformatorów jednofazowych i trójfazowych, bez lub z odczepami zgodnie z wymaganiami normy IEC 60076-1.

Przy pomiarze trójfazowym przewody są podłączone do wszystkich 3 faz badanego transformatora. Po wybraniu grupy godzinowej dla określonego typu transformatora, urządzenie rozpoczyna test( np., jedna faza, Delta- y,Y-delta, Delta-dleta, lub Y-y) bez potrzeby przepinania przewodów. Wyniki przekładni, przesunięcia fazowego i prądu magnesującego otrzymane dla testów trójfazowego i jednofazowego są wyświetlone. W urządzeniu TRT63C możliwe jest wprowadzenie wartości napięć z tabliczki znamionowej. Opcja ta zmniejsza ryzyko pojawienia wystąpienia błędu podczas przeliczania przez operatora.

TRT63C porównuje wynik testu do wartości obliczonej i przedstawia każdy wyniki z % odchyłką. Pamięć wystarcza na zapis 100  rekordów a każdy rekord składa się ze 100 odczytów testu. Wszystkie pomiary są oznaczone datą i godziną. Wyniki pomiarów mogą być wydrukowane przez wbudowaną drukarkę termiczną.Informacje o prądzie magnesującym jak i również  o przesunięciu fazowym  pomagają wykrywać zwarte zwoje jak również nierówna liczbę zwojów połączonych równolegle. Komunikaty warunków pracy jak i komunikaty o błędzie opisują niewłaściwe warunki testu, nieprawidłowe warunki pracy lub problemy związane z uzwojeniem.

Oprogramowanie DV-Win:

• Pełna kontrola TRT63C z pozycji komputera
• Pobieranie wyników pomiarów z przyrządu
• Akwizycja i analiza wyników pomiarów
• Tworzenie raportów z danymi numerycznymi
• Wyniki pomiarów mogą być przeglądane, edytowane, zapisywane, drukowane i eksportowane.
