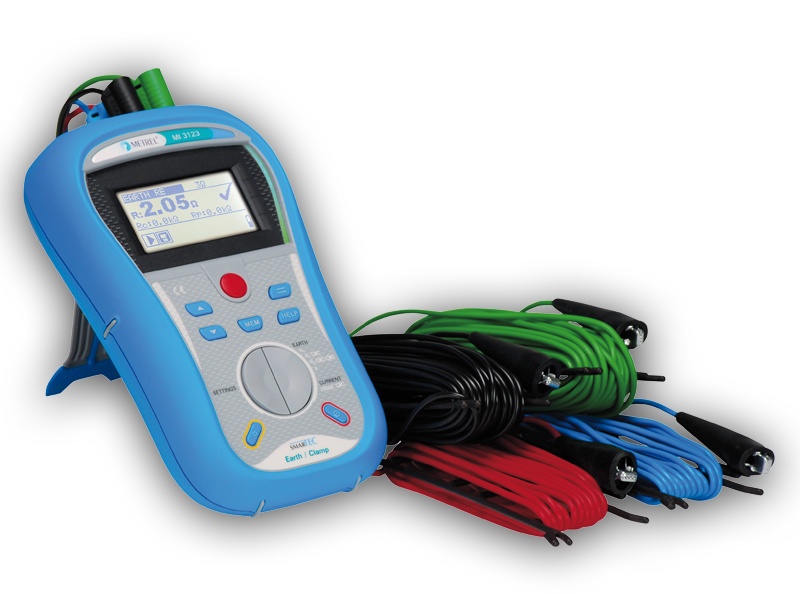

Name: MI 3123 Smartec Uziemienie/Cęgi
Brand: Metrel
Price: 2949 PLN
Availability: InStock

Opis produktu – MI 3123 Smartec Uziemienie/Cęgi

Metrel MI 3123 SMARTEC Uziemienie / Cęgi to uniwersalny miernik pozwalający na pomiar rezystancji uziemienia oraz rezystywności gruntu metodą 4-przewodową, a także pomiar rezystancji z wykorzystaniem cęgów oraz metody 2-cęgowej. Umożliwia także pomiar wartości TRMS cęgami o zakresie do 20A. Przyrząd posiada funkcję oceny wyniku pomiaru typu Pozytywny/Negatywny z sygnalizacją diodami LED umieszczonymi po bokach wyświetlacza. Wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego

Funkcje pomiarowe

Rezystancja uziemienia, metoda 4-przewodowa
Rezystancja uziemienia, metoda 4-przewodowa, 1-cęgowa (opcjonalnie)
Rezystancja uziemienia, metoda 2-cęgowa (opcjonalnie)
Rezystywność gruntu
Prąd TRMS (opcjonalnie)

Cechy użytkowe

Pomiar rezystancji uziemienia: Pozwala na pomiar uziemienia metodą 4-przewodową z zastosowaniem 2 sond oraz rezystywności gruntu z zastosowaniem 4 sond pomiarowych
Selektywny pomiar rezystancji uziemienia: Opcjonalna, 4-przewodowa metoda w połączeniu z dodatkowymi cęgami stosowana do pomiaru rezystancji uziemienia pojedynczego uziomu
Bezdotykowy pomiar uziemienia: Pomiar wykonywany metodą 2-cęgową, bez konieczności rozłączania elementów uziemiających, co ma szczególne znaczenie przy wykonywaniu pomiarów w silnie zurbanizowanej przestrzeni miejskiej
Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu i celu ich dalszego przetwarzania
Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie do ewentualnych zmian w normach dotyczących pomiarów
Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru
Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA
Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne
Łatwość użycia: Duży wyraźny ekran LCD i dwa przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych
Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne operowanie końcówkami

Zasosowanie

Pomiary instalacji TT oraz IT
Pomiary uziemienia podstacji
Pomiar systemów odgromowych

NORMY:
Funkcjonalność

PN-EN 61557

Inne normy

PN-EN/HD 60364
AS/NZ 3018, CEI 64.8
HD 384
BS 7671
VDE 0413

Kompatybilność elektromagnetyczna

PN-EN 61326-1
PN-EN 61326-2-2

Bezpieczeństwo

PN-EN 61010-1
PN-EN 61010-031
PN-EN 61010-2-032

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Rezystancja uziemienia [metoda 4-przewodowa (PN-EN 61557-5); 4-przewodowa 1-cęgowa]	0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω 2000 Ω … 9999 Ω	0.01 Ω 0.1 Ω 1 Ω 1 Ω	±(3 % wartości wskazanej + 3 cyfry) ±(3 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w.
Rezystancja uziemienia (metoda 2-cęgowa)	0.00 Ω … 19.99 Ω 20.0 Ω … 30.0 Ω 30.1 Ω … 99.9 Ω	0.01 Ω 0.1 Ω 0.1 Ω	±(10 % w.w. + 10 cyfr) ±20 % w.w. ±30 % w.w.
Rezystywność gruntu (PN-EN 61557-5)	0.0 Ωm … 99.9 Ωm 100 Ωm … 999 Ωm 1.00 kΩm … 9.99 kΩm 10.0 kΩm … 99.9 kΩm >100 kΩm	0.1 Ωm 1 Ωm 0.01 kΩm 0.1 kΩm 1 kΩm	Wartość obliczana, patrz: rezystancja uziemienia metodą 4-przewodową
Prąd TRMS	0.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 19.99 A	0.1 mA 1 mA 0.01 A	±(3 % w.w. + 3 cyfry)
Zasilanie	6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa	CAT IV / 50 V
Stopień ochrony	Podwójna izolacja
Komunikacja	RS232 i USB
Wymiary	140 x 230 x 80 mm
Masa	0.85 kg

	CS 2099 Eurocheck	Wielofunkcyjny kalibrator do stosowania z miernikami instalacji
	A 1160 Ładowarka	Szybka ładowarka na 8 szt. akumulatorków AA z zestawem 6 szt. akumulatorków
	A 1169 Ładowarka	Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C lub 4 szt. akumulatorków 9V
	A 1083 Zasilacz	Zasilacz z zestawem 6 szt. akumulatorków, typu AA
	A 1272 Wtyczka commander	Jednofazowa wtyczka Schuko z przyciskami TEST i MEM (zapis) do szybkich i łatwych pomiarów
	A 1018 Cęgi prądowe (niskozakresowe, upływ)	Cęgi o dużej dokładności 1000A/1A o średnicy otworu 52 mm, z przewodem 1,5m, zarówno do pomiarów dużych obciążeń jak i niskich wartości prądów upływowych oraz do pomiaru uziemień
	A 1019 Cęgi prądowe	Cęgi prądowe 1000A / 1A o średnicy otworu 52 mm, do ogólnych pomiarów prądu, a wraz z A1018 do pomiaru uziemienia bez odłączania uziomu
	A 1074 Mini cęgi prądowe 200 A / 0.2 A	Mini cęgi prądowe 200A / 0.2A o średnicy otworu 15 mm do pomiaru prądu w małej przestrzeni
	A 1154 Przewód pomiarowy, czarny, 4 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1026 Przewód pomiarowy, czerwony, 20 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1153 Przewód pomiarowy, czarny, 20 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1164 Przewód pomiarowy, czarny, 50 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	S 2009 Zestaw przewodów 2m, 4 szt.	Zestaw czterech przewodów pomiarowych o długości 2 m do podłączenia cęgów przy pomiarze 2-cęgowym uziemienia
	S 2012 Przewody pomiarowe ciągłości, 10 m	2 szt. przewodów przedłużeniowych do pomiaru ciągłości (czarny, czerwony)
	S 2025 Przewody pomiarowe ciągłości, 1,5 m	2 szt. przewodów przedłużeniowych do pomiaru ciągłości (czarny, czerwony)
	A 1289 Futerał	Duży futerał do transportu i przechowywania przyrządów i akcesoriów
	A 1271 Mały futerał	Mały futerał do transportu i przechowywania przyrządów i akcesoriów
	A 1302 Zestaw pasków	Zestaw pasków pozwalających na noszenie przyrządu na szyi
	A 1303 Pasek na rękę	Pasek pozwalający na podtrzymanie przyrządu jedną ręką
