GPT-9802 – Tester Wytrzymałości Dielektrycznej AC/DC (200 VA)
GPT-9802 to profesjonalny tester bezpieczeństwa elektrycznego przeznaczony do badań wytrzymałości dielektrycznej (Hipot) w środowisku produkcyjnym, laboratoryjnym oraz w kontroli jakości. Urządzenie realizuje testy AC i DC zgodnie z wymaganiami norm bezpieczeństwa (m.in. IEC/EN/UL/CSA) i zapewnia powtarzalne wyniki oraz pełną kontrolę parametrów testu.
Najważniejsze funkcje
- AC Withstanding (Hipot AC): 0,05 kV – 5,00 kV
- DC Withstanding (Hipot DC): 0,05 kV – 6,00 kV
- Rozdzielczość ustawiania napięcia: 2 V/krok
- Maks. moc wyjściowa: 200 VA
- Pomiar prądu upływu: rozdzielczość do 0,001 mA
- Ocena PASS/FAIL: programowalne limity HI/LO (window comparator)
- Detekcja łuku: ARC Detect
Precyzja i stabilność
Tester zapewnia stabilne generowanie napięcia testowego oraz precyzyjny pomiar prądu upływu.
Umożliwia wiarygodną ocenę jakości izolacji w testach produkcyjnych i kontrolnych.
Dokładność napięcia wynosi ±(1% nastawy + 5 V).
Elastyczna konfiguracja testu
Parametry testu można dopasować do badanej aplikacji, m.in. poprzez ustawienie:
- Ramp-up (narastanie napięcia): 0,1 s – 999,9 s
- Timer (czas testu): 0,5 s – 999,9 s
- Limity prądu: progi HI/LO dla oceny PASS/FAIL
- Tryby pracy: MANU (ręczny) / AUTO (automatyczny)
- Pamięć procedur: do 100 ustawień testowych
Bezpieczeństwo operatora i DUT
GPT-9802 wyposażony jest w wielopoziomowe mechanizmy ochronne dla operatora oraz badanego obiektu (DUT),
w tym blokady i automatyczne działania ograniczające ryzyko pracy z wysokim napięciem.
- Wstępna kontrola przed podaniem wysokiego napięcia
- Załączanie w punkcie przejścia przez zero (Zero Crossing)
- Szybkie odcięcie wyjścia po zakończeniu testu / przekroczeniu limitów
- Automatyczne rozładowanie DUT po teście
- Sprzętowy interlock bezpieczeństwa

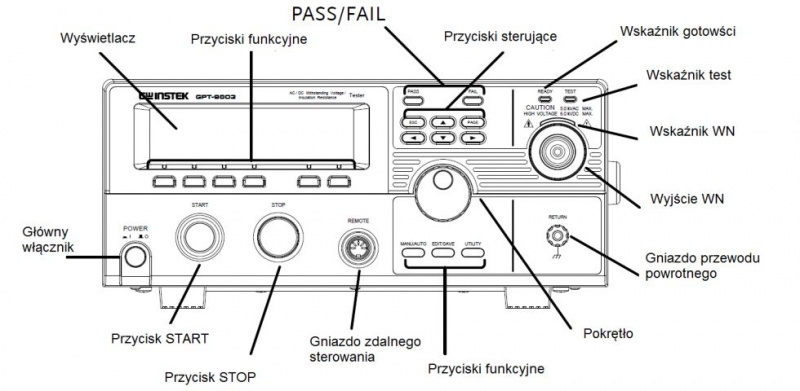

Obsługa i integracja
- Wyświetlacz: LCD 240×64 z czytelną prezentacją parametrów i wyniku PASS/FAIL
- Sterowanie zdalne: START/STOP z terminala zewnętrznego

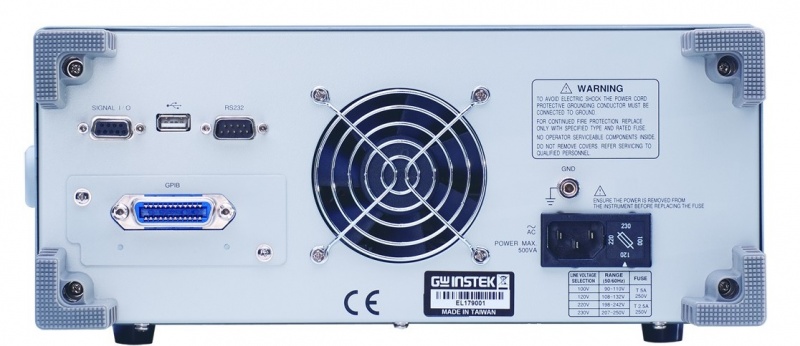

- Komunikacja: USB i RS-232C (GPIB opcjonalnie)
Zastosowanie
- Produkcja i kontrola jakości wyrobów elektrycznych
- Testowanie przewodów zasilających i komponentów
- AGD/RTV, urządzenia IT i przemysłowe
- Weryfikacja zgodności z normami bezpieczeństwa
GPT-9802 to niezawodne rozwiązanie do szybkiego, bezpiecznego i powtarzalnego testowania
wytrzymałości izolacji metodą Hipot AC/DC.
