Opis produktu – Tester wytrzymałości izolacji z pomiarem rezystancji izloacji GPT-9803 GW-Instek

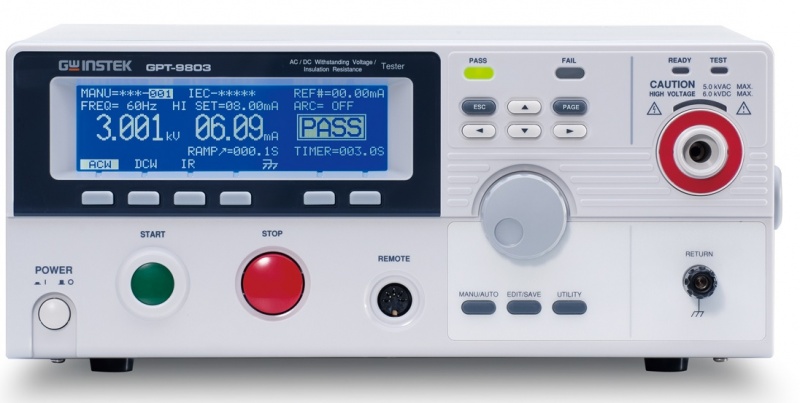

GPT-9803 – Tester Wytrzymałości Dielektrycznej AC/DC + Pomiar Rezystancji Izolacji (200 VA)
GPT-9803 to zaawansowany tester bezpieczeństwa elektrycznego łączący w jednym urządzeniu trzy kluczowe funkcje:
Hipot AC, Hipot DC oraz pomiar rezystancji izolacji (IR).
Urządzenie przeznaczone jest do zastosowań produkcyjnych, laboratoryjnych oraz w kontroli jakości wyrobów elektrycznych zgodnie z normami
bezpieczeństwa (IEC, EN, UL, CSA i inne).
Najważniejsze funkcje
- Wytrzymałość AC (Hipot AC): 0,05 kV – 5,00 kV
- WytrzymałośćDC (Hipot DC): 0,05 kV – 6,00 kV
- Rezystancja izolacji (IR): 50 V – 1000 V DC
- Regulacja napięcia: 2 V (AC/DC), 50 V (IR)
- Maks. moc wyjściowa: 200 VA
- Programowalne limity PASS/FAIL
- Detekcja łuku: ARC Detect
Wszechstronność testów
GPT-9803 umożliwia realizację pełnego pakietu testów bezpieczeństwa wymaganych w procesie produkcji urządzeń elektrycznych:
- Test wytrzymałości dielektrycznej AC (50/60 Hz)
- Test wytrzymałości dielektrycznej DC
- Pomiar rezystancji izolacji w szerokim zakresie napięć
Dzięki możliwości regulacji napięcia testowego oraz ustawiania limitów prądu i rezystancji, urządzenie pozwala dostosować parametry do
specyficznych wymagań norm i aplikacji.
Precyzja i stabilność
Tester zapewnia stabilne generowanie napięcia oraz dokładny pomiar prądu upływu i rezystancji izolacji.
Dokładność napięcia wynosi ±(1% nastawy + 5 V), co pozwala na wiarygodną ocenę jakości izolacji w testach seryjnych.
Elastyczna konfiguracja testu
- Ramp-up (narastanie napięcia): 0,1 s – 999,9 s
- Czas testu (Timer): OFF lub 0,5 s – 999,9 s
- Programowalne limity: HI / LO dla prądu i rezystancji
- Tryby pracy: MANU (ręczny) / AUTO (automatyczny)
- Pamięć: do 100 zestawów parametrów testowych
Bezpieczeństwo operatora i DUT
GPT-9803 wyposażony jest w wielopoziomowe zabezpieczenia zapewniające bezpieczną pracę z wysokim napięciem:
- Wstępna kontrola izolacji przed podaniem pełnego napięcia
- Załączanie w punkcie przejścia przez zero (Zero Crossing)
- Szybkie odcięcie wyjścia po przekroczeniu limitów
- Automatyczne rozładowanie badanego obiektu (DUT)
- Sprzętowy interlock bezpieczeństwa

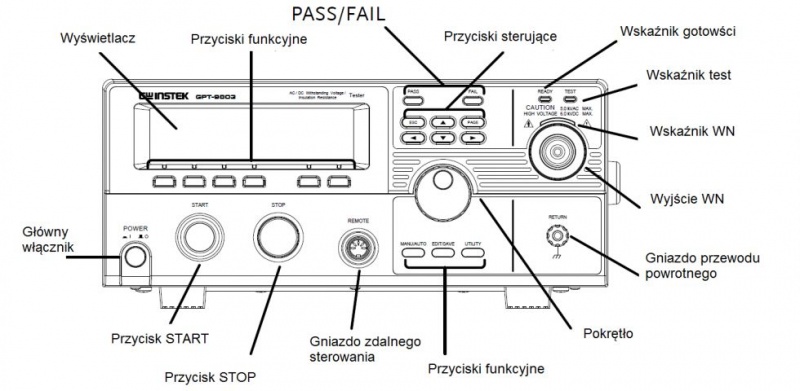

Obsługa i integracja
- Wyświetlacz: LCD 240 × 64 z czytelną prezentacją wyników
- Wyraźna sygnalizacja PASS/FAIL

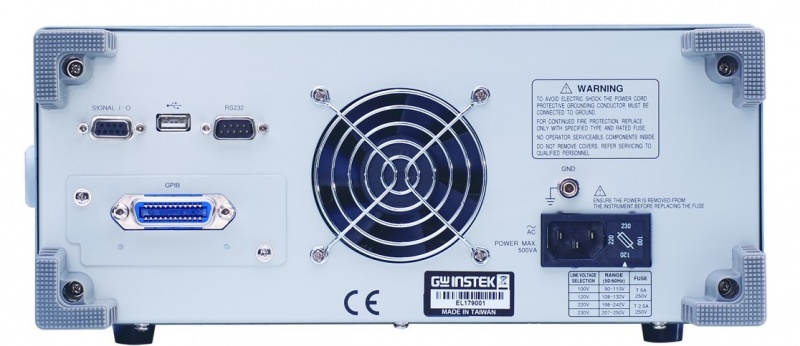

- Komunikacja: USB i RS-232C (GPIB opcjonalnie)
- Możliwość integracji z półautomatycznymi stanowiskami testowymi
Zastosowanie
- Produkcja i kontrola jakości urządzeń elektrycznych
- Testowanie przewodów i zasilaczy
- Sprzęt AGD, RTV, IT i przemysłowy
- Badania zgodności z normami bezpieczeństwa
GPT-9803 to uniwersalne rozwiązanie 3-w-1, które pozwala przeprowadzić komplet testów bezpieczeństwa przy użyciu jednego, kompaktowego urządzenia.
