Name: Trenażer montażu i demontażu CVT
Brand: Bedo

Opis produktu – Trenażer montażu i demontażu CVT

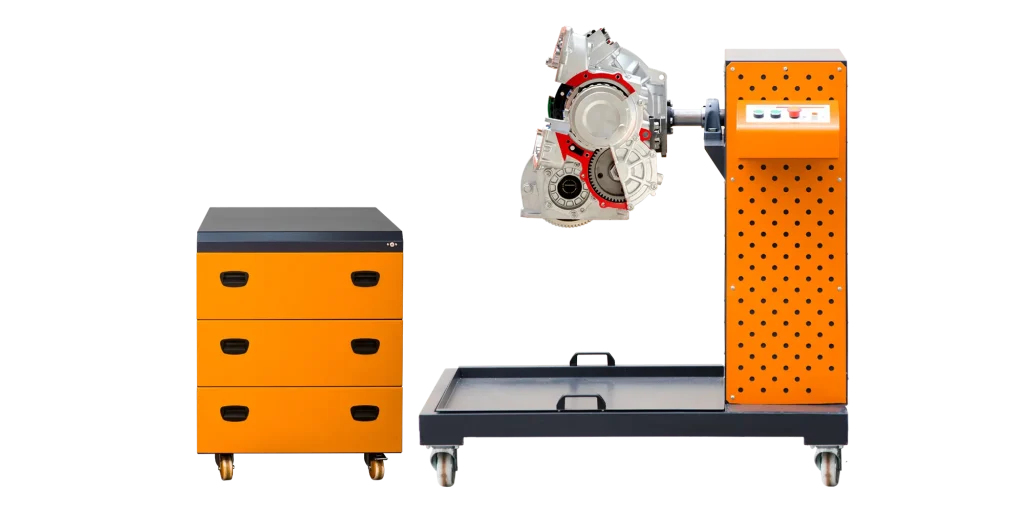

Trener (DPT106) jest oparty na prawdziwej przekładni bezstopniowej (CVT), którą można przymocować do wielofunkcyjnego stanowiska testowego. Komponenty przekładni CVT są dostarczane w jednostce magazynowej wystarczającej do przenoszenia pełnego zakresu jej części. System szkoleniowy został zaprojektowany w celu zwiększenia umiejętności montażu i demontażu systemu przekładni CVT, co z kolei rozwija umiejętności konserwacji i rozwiązywania problemów tego samego systemu.

Zakres dostawy

Trener montażu i demontażu przekładni hydrokinetycznej (DPT106)
Płytka instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Wymagane do działania

Szczegóły techniczne

System opiera się głównie na jednostce magazynowej (szuflady) używanej do przechowywania zdemontowanych komponentów przekładni CVT podczas i po zakończeniu szkolenia.
Obudowa przekładni CVT jest przeznaczona do zamocowania do wielofunkcyjnego stanowiska testowego (nie dostarczanego z systemem) za pomocą mechanizmu przytrzymującego.
Korpus przekładni CVT jest przymocowany do wielofunkcyjnego stanowiska testowego za pomocą solidnego stalowego wału zdolnego do przenoszenia ciężaru przekładni CVT.
Trener umożliwia uczestnikom szkolenia badanie i badanie pełnego zakresu komponentów i części przekładni CVT, w tym między innymi: tylnej pokrywy obudowy, paska CVT, wskaźnika poziomu oleju, wskaźnika zanurzenia, filtra oleju CVT i tak dalej.
Każda szuflada w schowku jest wypełniona twardą pianką z odpowiednią przegrodą dla każdego zdemontowanego elementu, aby zapewnić, że wszystkie elementy systemu są przechowywane we właściwych miejscach, gotowe do następnego treningu.
Każda część wewnątrz schowka jest ponumerowana i oznaczona, aby zapewnić lepszą organizację elementów systemu w celu przeprowadzenia udanego ćwiczenia montażu i demontażu.
Korpus przekładni CVT można obracać o 360 ° w prawo lub w lewo dzięki silnikowi elektrycznemu dostarczonemu z wielofunkcyjnym stanowiskiem testowym. </Korzystając z funkcji obrotowej wielofunkcyjnego stanowiska testowego, użytkownik będzie w stanie utrzymać wymagany kąt obrotu w określonym momencie, aby ułatwić proces montażu i demontażu.
Komponenty systemu mogą być przechowywane podczas treningu dzięki dostarczonej misce olejowej w wielofunkcyjnym stanowisku testowym, która jest w stanie zebrać spuszczony olej lub odpadające elementy, takie jak śruby, nakrętki itp.
Uruchomienie silnika lub zmiana jego kierunku obrotów może być wykonana za pomocą przycisków na jednostce operacyjnej wielofunkcyjnego stanowiska testowego.
Magazyn jest wyposażony w kółka pod spodem, aby ułatwić przemieszczanie go wewnątrz warsztatu, oprócz mechanizmu hamowania kół, który zapobiega przesuwaniu się podczas pracy.
Szuflady są wyposażone w wysokiej jakości prowadnice teleskopowe zapewniające płynny i szybki ruch.
Szuflady jednostki są wyposażone w uchwyty ułatwiające otwieranie i zamykanie szuflad.
Szuflady są wyposażone w mechanizm hamujący, który zapobiega nadmiernemu wysunięciu lub upadkowi szuflady.
Szuflady jednostki są wyposażone w klucz bezpieczeństwa do przechowywania komponentów i zapewnienia, że szuflady są otwierane tylko pod nadzorem instruktora.

Experiments

Enhancing assembly & disassembly skills of CVT transmission.
Familiarization with different tools used to assemble and CVT transmission.
Practice using tools needed for assembly and disassembly of CVT transmission.
Observation of the internal construction of the CVT transmission.
Providing a base knowledge of maintenance and troubleshooting CVT transmission.
