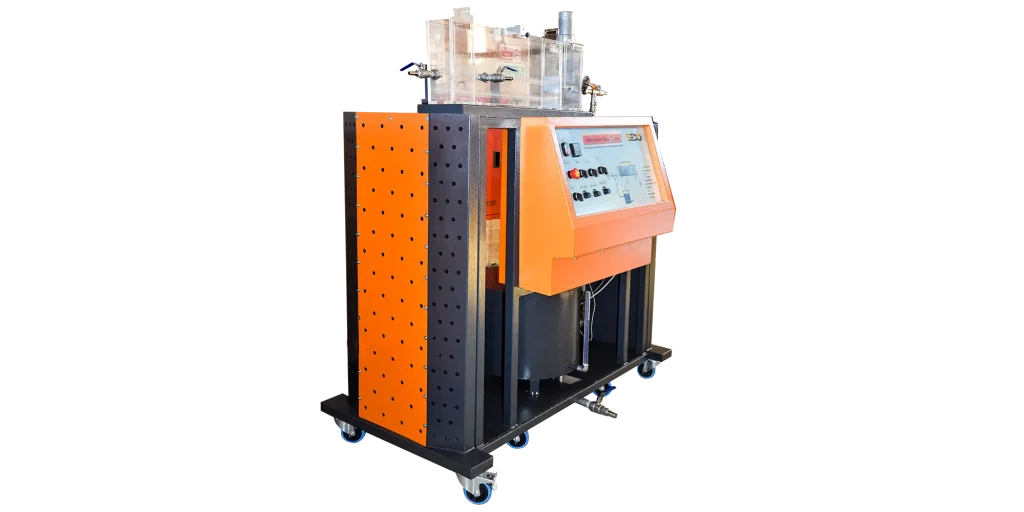

Name: Trenażer zbiorników sedymentacyjnych
Brand: Bedo

Trener przeprowadza badanie procesu oddzielania ciał stałych od zawiesin w zbiorniku sedymentacyjnym. Mechanizm ten obejmuje osadzanie się ciał stałych z powodu sił grawitacyjnych, co wymaga, aby gęstość cząstek stałych przekraczała gęstość otaczającego ciekłego medium w celu skutecznego oddzielenia.

1-Dolny zbiornik 2-Wskaźnik poziomu wody w dolnym zbiorniku. 3-Pompa. 4-Rura odprowadzająca wodę i piasek z pompy do koryta. 5 – Źródło świeżej wody. 6-Silnik spalin. 7-Pierwszy filtr. 8-Drugi filtr. 9-Flume. 10-Panel sterowania.

Zakres dostawy

Trenażer zbiorników sedymentacyjnych (HI107)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Stężona zawiesina jest przygotowywana w zbiorniku, zawierającym wodę i ciało stałe, które ma zostać oddzielone.
Pompa transportuje zagęszczoną zawiesinę do zbiornika sedymentacyjnego.
Przed zbiornikiem sedymentacyjnym zawiesina jest mieszana ze świeżą wodą.
W ten sposób wytworzona surowa woda wpływa do zbiornika sedymentacyjnego przez jaz wlotowy.
Maszyna mieszająca znajduje się przed jazem wlotowym.
Uzdatniona woda przepływa najpierw pod przegrodą, a następnie przez jaz do wylotu.
Wysokość jazu po stronie wylotowej jest regulowana i umożliwia zmianę poziomu wody w zbiorniku sedymentacyjnym.
Poziom wody powyżej jazu wlotowego może być również regulowany. Wpływa to na prędkość przepływu przez jaz wlotowy.
Jednostka lamelowa może być wstawiona do sekcji eksperymentalnej. Umożliwia to zbadanie, w jaki sposób lamele wpływają na proces separacji.
Prędkości przepływu stężonej zawiesiny i świeżej wody są regulowane za pomocą zaworów. W ten sposób można regulować stosunek mieszania i stężenie ciał stałych na wlocie do zbiornika sedymentacyjnego.
Elektromagnetyczny czujnik natężenia przepływu mierzy natężenie przepływu na wlocie do zbiornika sedymentacyjnego.
Natężenie przepływu i prędkość mieszadła są wyświetlane cyfrowo.
Zbiornik sedymentacyjny jest wyposażony w oświetlenie, aby lepiej obserwować warunki przepływu.

Eksperymenty

Określenie współczynnika obciążenia hydraulicznego.
Wpływ następujących parametrów na proces separacji:
Stężenie ciał stałych
Szybkość przepływu
Prędkość przepływu na wlocie
Poziom wody w zbiorniku sedymentacyjnym
Badanie warunków przepływu.
Demonstracja wpływu lameli na proces sedymentacji.
